Bei der Laserbeschriftung von Kunststoffen kann die Wahl der geeigneten Lasertechnologie über den Unterschied zwischen einem mittelmäßigen und einem hervorragenden Ergebnis entscheiden. In der heutigen Industrielandschaft haben sich UV-Laser (Ultraviolettlaser) dank ihrer physikalischen Eigenschaften, die sie für die Interaktion mit Polymeren besonders geeignet machen, als die technisch leistungsfähigste Lösung für die Bearbeitung von Kunststoffen etabliert. Um die Gründe für diese technische Überlegenheit zu verstehen, müssen wir die Mechanismen der Interaktion zwischen Laser und Material und die Besonderheiten der Anwendungen in den verschiedenen Sektoren genauer betrachten.
Das physikalische Prinzip: Warum die Wellenlänge einen Unterschied macht
Die Lasermarkierung funktioniert durch die Wechselwirkung zwischen elektromagnetischer Strahlung und dem Zielmaterial. Im Falle von Kunststoffen hängt das Materialverhalten stark von der Wellenlänge des verwendeten Lasers ab. UV-Laser arbeiten in der Regel mit 355 Nanometern, einer deutlich kürzeren Wellenlänge als Faserlaser (1064 nm) oder grüne Laser (532 nm). Hinter diesem scheinbar numerischen Unterschied verbergen sich tiefgreifende physikalische Implikationen.
Die Moleküle von Kunststoffpolymeren haben chemische Bindungen, die je nach Frequenz der einfallenden Strahlung selektiv Energie absorbieren. Die UV-Wellenlänge entspricht Photonen mit ausreichender Energie, um die molekularen Bindungen der Polymere direkt aufzubrechen und den so genannten photochemischen Ablationsprozess auszulösen . Im Gegensatz zu Infrarotlasern, die hauptsächlich durch thermische Effekte wirken (photothermische Ablation), arbeiten UV-Laser mit einem “kalten” Mechanismus: Die Photonenenergie wird direkt von der chemischen Bindung absorbiert, so dass sie ohne nennenswerte lokale Erwärmung aufgebrochen wird.
Dieser ‘kalte’ Ablationsprozess führt zu konkreten und messbaren Vorteilen. Kunststoffe neigen als Thermoplaste dazu, zu schmelzen, sich zu verformen oder zu verkohlen, wenn sie übermäßiger Hitze ausgesetzt werden. Mit UV-Lasern wird das Risiko dieser unerwünschten Effekte drastisch reduziert. Das Ergebnis ist eine saubere Markierung mit scharfen Kanten und ohne die typischen wärmebeeinflussten Zonen (Heat Affected Zones, HAZ), die für die Bearbeitung mit Lasern mit längeren Wellenlängen charakteristisch sind.
Technischer Vergleich: UV vs. Faser vs. Grün
Um die Überlegenheit von UV-Lasern vollständig zu verstehen, ist es sinnvoll, sie systematisch mit anderen verfügbaren Technologien zu vergleichen. Faserlaser, die häufig für die Metallbeschriftung verwendet werden, arbeiten im Infrarotbereich bei 1064 nm. Auf metallischen Materialien wird diese Wellenlänge effektiv absorbiert, aber auf Kunststoffen sieht die Situation ganz anders aus. Viele Polymere sind im Infraroten transparent oder halbtransparent, was zu einer geringen oder gar keiner Absorption führt. Selbst wenn es zu einer Absorption kommt, führt der vorherrschende thermische Mechanismus häufig zu kontrastarmen Flecken, Halos, Schwellungen oder einer Verkohlung der Oberfläche.
In der Elektronikindustrie beispielsweise weisen ABS- oder PC-Komponenten (Polycarbonat), die mit Faserlasern beschriftet werden, häufig unregelmäßige Kanten und Bereiche mit thermischer Belastung auf, die die strukturelle Integrität des Teils beeinträchtigen können. Unternehmen wie Schneider Electric haben UV-Laser für die Kennzeichnung von Leistungsschaltern gewählt, um genau diese Probleme zu vermeiden und eine Qualitätskennzeichnung der Klasse A gemäß der AIM-DPM-Norm zu erreichen.
Grüne Laser bei 532 nm, wie der FlyPeak von LASIT, stellen einen interessanten Mittelweg dar. Mit einer mittleren Wellenlänge bieten diese Laser dank eines sehr kurzen Pulses (bis zu 4 ns) und einer hohen Spitzenleistung (bis zu 150 kW) bei vielen Kunststoffen eine bessere Leistung als Faserlaser. Aber auch grüne Laser arbeiten überwiegend thermisch, wenn auch mit geringerer Wärmeentwicklung als Faserlaser. Bei besonders empfindlichen Kunststoffen, wie z.B. PMMA (Polymethylmethacrylat), das in Displays verwendet wird, können grüne Laser immer noch Mikrobrüche oder innere Spannungen hervorrufen, Probleme, die UV-Laser vollständig vermeiden.

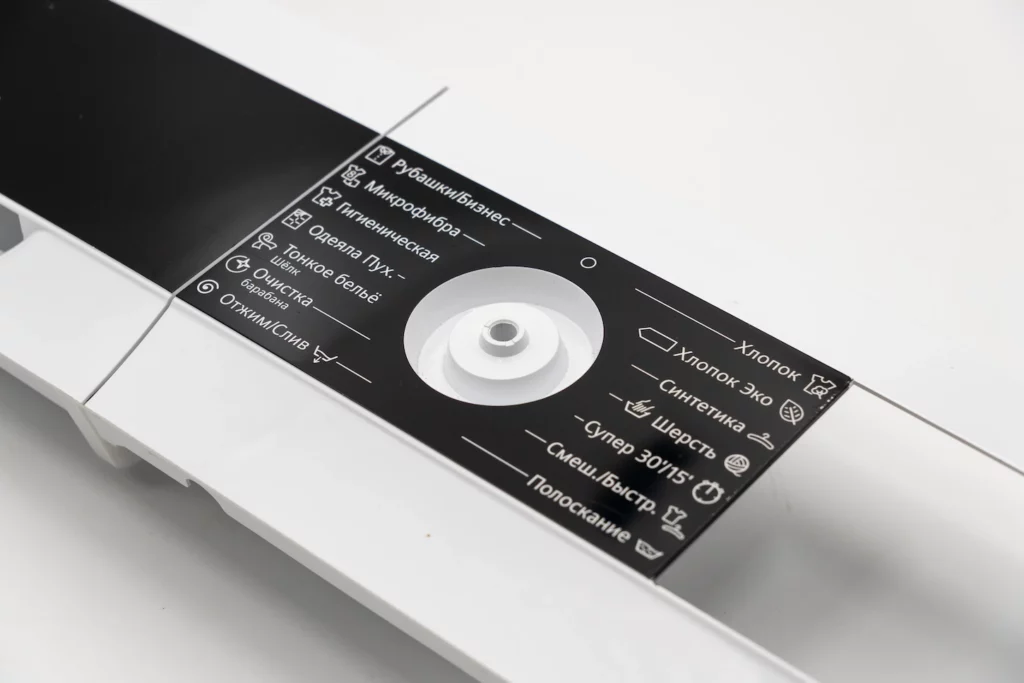

Bei kritischen Anwendungen wie der Kennzeichnung von Frontplatten für Haushaltsgeräte, bei denen hohe ästhetische Standards und Beständigkeit gegen Chemikalien und Abriebtests erforderlich sind, haben sich UV-Laser als weit überlegen erwiesen. Tests an Komponenten von BSH und Whirlpool haben gezeigt, dass UV-Markierungen hunderte von Stunden Salzsprühnebel und Zitruspassivierungszyklen perfekt überstehen, Tests, bei denen Markierungen, die mit anderen Technologien hergestellt wurden, versagen.
Industrieanwendungen: Wo UV den Unterschied macht
Im Bereich der Haushaltsgeräte stellt die Kennzeichnung von PMMA-Displays eine große technische Herausforderung dar. PMMA ist ein optisch transparentes Polymer, das extrem hitzeempfindlich ist. Faserlaser oder grüne Laser neigen dazu, Mikrorisse oder Trübungen zu erzeugen, die die Ästhetik und Lesbarkeit des Displays beeinträchtigen. UV-Laser, die mit einer durchschnittlichen Leistung von 8-12 W arbeiten, können scharfe, kontrastreiche Markierungen erzeugen, ohne das transparente Substrat zu beschädigen. Die Markierungen bleiben auch bei direktem Lichteinfall oder bei schrägem Winkel perfekt lesbar, eine wesentliche Voraussetzung für die Benutzeroberfläche von Premiumgeräten.
In derIndustrieelektronik erfordern Komponenten wie Leistungsschalter Markierungen auf behandelten Kunststoffoberflächen, die häufig aus PA66GF30 (glasfaserverstärktem Polyamid) bestehen. Diese Materialien sollen zwar die Laserabsorption verbessern, stellen jedoch eine besondere Herausforderung dar: Das Vorhandensein von Glasfasern führt zu mikrostrukturellen Inhomogenitäten, die mit thermischen Lasern unregelmäßige Markierungen erzeugen können. UV-Laser erzeugen aufgrund des photochemischen Mechanismus einheitliche Markierungen, unabhängig von der lokalen Anwesenheit von Fasern. Musterberichte über Komponenten von Hager Electro zeigen Zykluszeiten von ca. 1 Sekunde bei gleichbleibender A-Qualität der markierten QR-Codes.
In der Medizin- und Pharmabranche, wo die Anforderungen an die Rückverfolgbarkeit streng sind und durch Vorschriften wie FDA 21 CFR Part 11 geregelt werden, sind UV-Laser oft die einzige akzeptable Lösung. Medizinische Geräte aus Polystyrol oder ABS müssen mit Data-Matrix-Codes gekennzeichnet werden, die dauerhaft, lesbar und absolut frei von Verunreinigungen durch Partikel oder Rückstände sind. UV-Laser erzeugen eine saubere Ablation ohne Schmelzen, minimieren die Partikelerzeugung und ermöglichen Markierungen nach Industriestandard.
Operative und produktive Vorteile
Neben den Qualitätsaspekten bieten UV-Laser auch konkrete betriebliche Vorteile in der Produktionsumgebung. Der hohe Kontrast der Markierungen verringert die Probleme beim automatischen Lesen von Codes und verbessert die Zuverlässigkeit von Sichtprüfungssystemen. In automatisierten Linien, in denen die AIM-DPM-Prüfung in den Prozess integriert ist, reduzieren Markierungen mit konsistenten A- und B-Graden den Ausschuss und die Produktionsverzögerungen.
Die Haltbarkeit von UV-Markierungen ist besser, weil die Materialveränderung chemisch und nicht nur oberflächlich ist. Abriebtests mit Sidol (Scheuermittel) auf Kochplatten, die an BSH-Mustern durchgeführt wurden, haben gezeigt, dass UV-Markierungen selbst nach 1000 Abriebzyklen noch zu über 90% lesbar sind, während Markierungen mit grünem Laser oder Fasern unter 70% fallen.
UV-Laser erfordern auch weniger parametrische Optimierung von Fall zu Fall. Dank des universellen photochemischen Mechanismus ist das Fenster der effektiven Betriebsparameter breiter, wodurch sich die Einrichtungszeiten verkürzen und Produktumstellungen erleichtert werden. Bei automatischen Markiermaschinen, bei denen die Vielfalt der markierten Kunststoffe sehr groß sein kann, bedeutet diese Eigenschaft eine größere betriebliche Flexibilität.
Technische Überlegungen zu Leistung und Brennweite
Die Wahl der UV-Laserleistung hängt von der jeweiligen Anwendung ab. Für Oberflächenmarkierungen auf ABS oder Polystyrol ist eine Leistung von 3 W im Allgemeinen ausreichend und ermöglicht es, mit kurzen, energiereichen Impulsen eine optimale photochemische Wirkung zu erzielen. Für dichtere Materialien wie PMMA oder für Anwendungen, die eine höhere Geschwindigkeit erfordern, sind Leistungen von 8-12 W erforderlich. Anders als bei Faserlasern, bei denen eine höhere Leistung immer eine höhere Produktivität bedeutet, gibt es bei UV-Lasern einen optimalen Punkt, ab dem eine übermäßige Energie unerwünschte sekundäre thermische Effekte hervorrufen kann.
Auch die Wahl der Brennweite beeinflusst das Ergebnis erheblich. Standardbrennweiten wie FFL160 (Markierungsbereich Ø140mm) oder FFL254 (Markierungsbereich Ø220mm) werden am häufigsten verwendet. Bei Anwendungen, die sehr große Markierungsflächen erfordern, wie z.B. Frontplatten von Waschmaschinen oder Öfen, ermöglichen 330mm Brennweiten (Ø290mm Fläche) die Abdeckung großer Flächen bei gleichbleibender Qualität. Die geringere Energiedichte, die mit langen Brennweiten einhergeht, wird durch die dem UV-Laser innewohnende Fähigkeit kompensiert, dank des photochemischen Mechanismus auch bei niedrigeren Fluenzen effektiv zu arbeiten.
Beschränkungen und optimale Anwendungsbereiche
Trotz ihrer vielen Vorteile haben UV-Laser bestimmte Einschränkungen, die Sie unbedingt berücksichtigen sollten. Die Anschaffungskosten sind deutlich höher als bei Faser- oder grünen Lasern: ein komplettes UV-System kann 50 bis 100 % mehr kosten. Dieser Unterschied ist nur bei Anwendungen gerechtfertigt, bei denen die Qualität der Markierung entscheidend ist und mit anderen Technologien nicht erreicht werden kann.
Die Produktivität von UV-Lasern ist zwar für viele industrielle Anwendungen ausreichend, kann aber auf Metallen geringer sein als die von Hochleistungs-Faserlasern. Typische Zykluszeiten für Data-Matrix-Kennzeichnungen auf elektronischen Bauteilen liegen zwischen 3 und 6 Sekunden, verglichen mit 1-2 Sekunden bei Faserlasern auf Stahl. Dieser Abstand verringert sich jedoch erheblich bei Kunststoffen, wo Faserlaser oft mehrere Durchgänge oder geringere Geschwindigkeiten erfordern.
Die Betriebsdauer von UV-Quellen ist länger als in der Vergangenheit, aber immer noch kürzer als die von Faserlasern. Moderne UV-Quellen bieten etwa 10.000-15.000 Betriebsstunden, bevor sie gewartet oder erneuert werden müssen, verglichen mit den 100.000 Stunden, die für Faserlaser typisch sind. Angesichts der technologischen Entwicklung erreichen Modelle wie UV-Pikosekundenlaser jedoch eine vergleichbare Lebensdauer wie herkömmliche Systeme.
Technologische Entwicklung: Pikosekunden-UV-Laser
Die neueste technologische Errungenschaft sind die Pikosekunden-UV-Laser, die die Vorteile der UV-Wellenlängen mit noch kürzeren Pulsdauern (typischerweise 500 ps oder weniger) kombinieren. LASIT bietet 1W UV-PS-Laser an, die dank ihrer extrem kurzen Pulsdauer sehr hohe Spitzenleistungen bei gleichzeitig niedriger Durchschnittsleistung erreichen.
Diese Systeme ermöglichen noch “kühlere” Markierungen mit zusätzlichen Vorteilen bei extrem empfindlichen Materialien. In der Kochindustrie zum Beispiel erfordern Edelstahlkomponenten für hochwertige Öfen unempfindliche schwarze Markierungen, die hunderte von Stunden hohen Temperaturen und Temperaturschwankungen standhalten. Mit Pikosekunden-UV-Lasern hergestellte Markierungen erfüllen diese Anforderungen und behalten gleichzeitig ihre ästhetische Qualität und Lesbarkeit über die Zeit.
Vergleichsstudien an BSH-Mustern haben gezeigt, dass die UV-PS-Markierungen mehr als 400 Stunden Salzsprühnebel ohne Anzeichen von Oxidation oder Degradation standhalten – eine Leistung, die mit keiner anderen Lasertechnologie auf rostfreiem Stahl für Kochanwendungen erreicht werden kann.
Integration in automatisierte Systeme
Die Effektivität von UV-Lasern kommt voll zur Geltung, wenn sie in automatisierte Produktionssysteme integriert werden. Maschinen wie die RotoMark mit UV-Lasern ermöglichen das Markieren in maskierter Zeit, wobei der Bediener Kunststoffteile an einer Station einlegt, während der Laser an der anderen arbeitet. Diese Konfiguration, kombiniert mit Bildverarbeitungssystemen zur automatischen Zentrierung, ermöglicht eine hohe Produktivität (Hunderte von Teilen/Stunde) bei gleichbleibender Qualität.
In automatisierten Linien für die Elektronikindustrie kommunizieren integrierte PowerMark UV-Geräte mit PROFINET-Protokoll direkt mit den SPSen der Linie und erhalten dynamische Markierungslayouts, die aus den Datenbanken des Unternehmens gespeist werden. Die Möglichkeit, mit drei synchronisierten UV-Lasern gleichzeitig auf drei Seiten eines Bauteils (Vorderseite und zwei Seiten) zu markieren, ist heute Standard in den Fabriken von Herstellern wie Schneider Electric oder Hager.
Die maßgeschneiderte Software, die LASIT für diese Anwendungen entwickelt hat, verwaltet automatisch die Markierungsreihenfolge, die AIM-DPM-Verifizierung, die Ablehnungsverfahren für NOK-Teile und die vollständige Rückverfolgbarkeit von Charge zu Charge und lässt sich nahtlos in die MES- und ERP-Systeme des Unternehmens integrieren.
Wenn UV-Laser die richtige Wahl ist
Letztlich sind UV-Laser die technisch überlegene Lösung für die Kennzeichnung von Kunststoffen, wenn ein hoher visueller Kontrast, keine thermische Schädigung, Beständigkeit gegen Chemikalien und Abriebtests, die Einhaltung von Vorschriften in regulierten Industrien und Prozesssicherheit in der Großserienproduktion erforderlich sind.
Die Wahl eines UV-Lasers gegenüber Alternativen wie Glasfaser- oder Grünlaser muss auf einer sorgfältigen Bewertung der Anwendungsspezifikationen beruhen, wobei nicht nur die Anschaffungskosten, sondern auch die Gesamtbetriebskosten einschließlich Qualität, Ausschuss, Einrichtungsgeschwindigkeit und Haltbarkeit der Markierungen im Laufe der Zeit zu berücksichtigen sind. Bei kritischen Anwendungen in den Bereichen Haushaltsgeräte, Industrieelektronik, Medizin und Automobil, bei denen die Kennzeichnung nicht nur eine Voraussetzung für die Rückverfolgbarkeit, sondern auch ein Element der wahrgenommenen Qualität und der Einhaltung von Vorschriften ist, sind UV-Laser oft die einzige wirklich effektive Lösung.
