Die Lasermarkierung mit galvanometrischen Scansystemen ist heute der technologische Standard für industrielle Anwendungen, die Geschwindigkeit, Präzision und betriebliche Flexibilität erfordern. Diese Systeme, die gemeinhin als galvanometrische Laser oder Scanning-Laser bezeichnet werden, verwenden elektronisch gesteuerte, rotierende Spiegel, um den Laserstrahl über einen definierten Arbeitsbereich abzulenken. Dies ermöglicht die Erstellung komplexer Markierungen mit einer Geschwindigkeit und Genauigkeit, die für herkömmliche Systeme unerreichbar ist.
Die tatsächliche Leistung eines galvanometrischen Systems hängt jedoch entscheidend vom richtigen Management der optischen Parameter ab, insbesondere von der Brennweite und der Schärfentiefe. Ein gründliches Verständnis dieser Elemente ist für die Auswahl der optimalen Konfiguration, die Maximierung der Markierungsqualität und die Gewährleistung der Prozesswiederholbarkeit in der industriellen Produktion unerlässlich.
Die gebräuchlichste Konfiguration verwendet F-Theta-Objektive (Flat Field), die speziell entwickelt wurden, um eine gleichmäßige Fokussierung des Laserstrahls auf eine Arbeitsebene und eine Proportionalität zwischen dem Ablenkwinkel der galvanometrischen Spiegel und der Position des Brennpunkts zu gewährleisten. Diese Objektive bilden die kritische Schnittstelle zwischen dem Scansystem und der zu markierenden Komponente und bestimmen direkt den Arbeitsbereich, die optische Auflösung und die Betriebstoleranzen.
Optische Prinzipien: Brennweite und Schärfentiefe
Brennweite und Größe des Laserpunkts
Die Brennweite eines F-Theta Objektivs ist der Abstand zwischen der Hauptebene des Objektivs und der Brennebene, in der der Laserstrahl seinen minimalen Durchmesser und damit seine maximale Energiedichte erreicht. Dieser Abstand, der bei industriellen Anwendungen in der Regel zwischen 100 mm und 500 mm liegt, bestimmt sowohl den verfügbaren Arbeitsbereich als auch die geometrischen Eigenschaften des Brennpunkts.
Der Durchmesser des Brennpunkts wird durch das physikalische Verhältnis bestimmt:
d = (4 × λ × f) / (π × D)
wo:
- d = Durchmesser des Brennpunkts
- λ = Laser-Wellenlänge
- f = Brennweite des Objektivs
- D = Durchmesser des Laserstrahls vor der Linse
Diese Beziehung zeigt sofort, dass größere Brennweiten unter sonst gleichen Bedingungen größere Brennpunkte erzeugen. Ein 420-mm-Objektiv erzeugt einen deutlich größeren Brennpunkt als ein 100-mm-Objektiv, was zu einer geringeren Energiedichte und erheblichen Veränderungen der Markierungsmerkmale führt.
Die Auswirkungen auf den Betrieb sind unmittelbar:
| Objektive mit kurzer Brennweite (100-160 mm) | Objektive mit mittlerer Brennweite (250-330 mm) | Objektive mit langer Brennweite (420-500 mm) |
| Niedriger Brennpunkt mit hoher Energiedichte | Gleichgewicht zwischen Punktgröße und Arbeitsbereich | Erweiterter Arbeitsbereich (bis zu 350×350 mm und mehr) |
| Begrenzter Arbeitsbereich (typischerweise 70×70 mm bis 110×110 mm) | Typische Bereiche von 175×175 mm bis 230×230 mm | Größerer Brennpunkt mit geringerer Energiedichte |
| Ideal für Präzisionsmarkierungen auf kleinen Komponenten | Vielseitigkeit für allgemeine industrielle Anwendungen | Erhöhte Schärfentiefe (siehe nächster Absatz) |
| Höhere Empfindlichkeit gegenüber Änderungen der Werkstückhöhe | Akzeptable Betriebstoleranzen für die Serienproduktion | Notwendigkeit höherer Laserleistungen, um die Wirksamkeit bei kritischen Materialien zu erhalten |
Tiefenschärfe: Definition und operative Relevanz
Die Schärfentiefe (DOF) stellt das Entfernungsintervall entlang der optischen Achse dar, innerhalb dessen der Durchmesser des Laserstrahls ausreichend klein bleibt, um eine akzeptable Markierungsqualität zu gewährleisten. Technisch gesehen ist die Tiefenschärfe definiert als die Gesamtentfernung, innerhalb derer der Strahldurchmesser das √2-fache des minimalen Durchmessers in der Fokusebene nicht überschreitet.
Die Schärfentiefe kann durch die Beziehung approximiert werden:
DOF ≈ (4 × λ × f²) / (π × D²)
Bei der Analyse dieser Formel zeigen sich kritische Zusammenhänge:
- Die Schärfentiefe nimmt mit dem Quadrat der Brennweite zu: ein 420-mm-Objektiv bietet eine deutlich größere Schärfentiefe als ein 160-mm-Objektiv
- Die Schärfentiefe nimmt mit dem Quadrat des Strahldurchmessers ab: breitere Laserstrahlen vor dem Objektiv verringern die vertikale Toleranz drastisch
- Die Schärfentiefe wird durch die Wellenlänge beeinflusst: Laser mit längeren Wellenlängen (z. B. CO₂ bei 10,6 µm) bieten bei gleicher optischer Konfiguration höhere DOFs als Faserlaser (1,06 µm).
Betriebstoleranzen und Maßabweichungen
In der realen Produktion bedeutet die Kenntnis der Schärfentiefe, dass die zulässigen Toleranzen für die Positionierung der Komponenten direkt definiert werden. Ein System mit einer Tiefenschärfe von ±2 mm kann innerhalb dieses Bereichs Maßabweichungen der Komponenten, Schwingungen des Förderbands oder Ungenauigkeiten bei der Positionierung tolerieren, ohne dass die Qualität der Markierung wesentlich beeinträchtigt wird.
Diese Eigenschaft ist besonders wichtig, wenn:
Komponenten mit großen Maßtoleranzen: Guss-, Form- und Schmiedeteile haben eine inhärente geometrische Variabilität, die vom optischen System aufgefangen werden muss.
Markierung auf nicht ebenen Oberflächen: zylindrische, sphärische oder komplex gekrümmte Komponenten führen zu Brennweitenschwankungen, die innerhalb der verfügbaren Schärfentiefe liegen müssen.
Integration in automatisierte Linien: wo die Wiederholbarkeit der mechanischen Positionierung nicht immer mit mikrometrischer Präzision gewährleistet ist.
Multiformat-Produktion: wenn ein und derselbe Markierkopf auf Komponenten mit unterschiedlichen Höhen oder Dicken arbeiten muss.

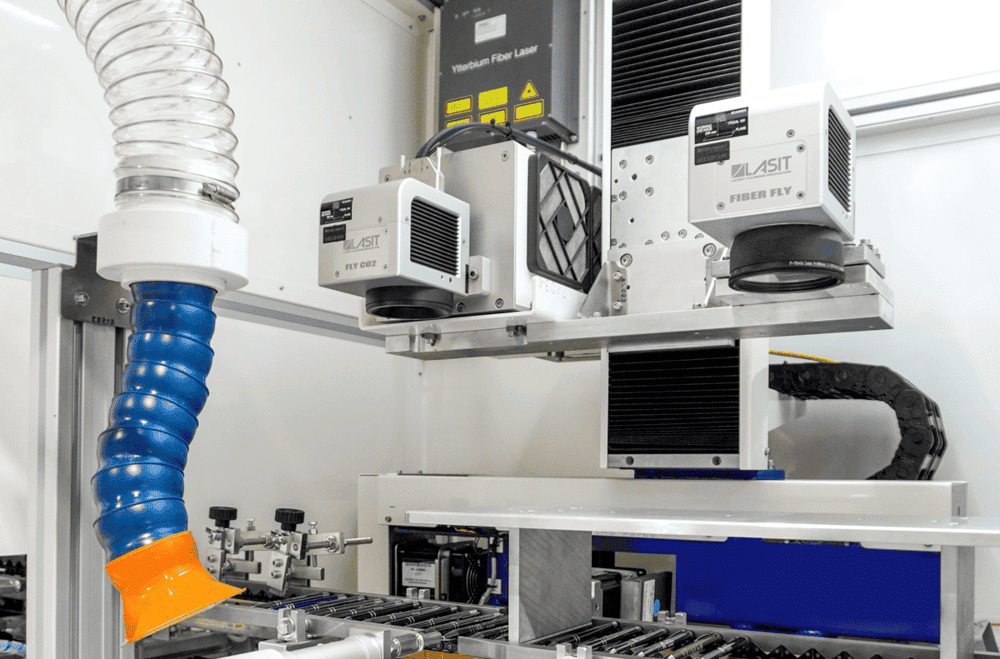

Auswirkungen des Typs der Laserquelle
Die Wahl der Laserquellentechnologie hat großen Einfluss auf die optischen Betriebsparameter und damit auf die erreichbare Schärfentiefe und Toleranzen.
Faserlaser
Faserlaser arbeiten in der Regel mit einer Wellenlänge von 1064 nm (1,06 µm) und sind der Standard für die Kennzeichnung von Metallen, technischen Kunststoffen und Verbundwerkstoffen. Die relativ kurze Wellenlänge bedeutet:
Sehr kleiner Brennpunkt: Die kleine Wellenlänge ermöglicht Brennpunktgrößen im Bereich von 20-50 µm mit Standardobjektiven, was eine hohe Auflösung und eine hervorragende Energiedichte gewährleistet.
Begrenzte Schärfentiefe: Gerade wegen der kurzen Wellenlänge ist die Schärfentiefe geringer als bei anderen Lasertechnologien mit der gleichen optischen Konfiguration. Typische DOFs liegen zwischen ±1 mm und ±3 mm für Objektive mit mittlerer Brennweite.
Erhöhte Empfindlichkeit gegenüber der Positionierung: Geringere vertikale Toleranzen erfordern eine größere Aufmerksamkeit bei der Positionierung der Komponenten oder den Einsatz von dynamischen Fokuskompensationssystemen.
Faserlaser bieten jedoch eine exzellente Strahlqualität (M² typischerweise <1,3), die es ermöglicht, optimale geometrische Eigenschaften des Brennpunkts auch mit Objektiven mit relativ langer Brennweite beizubehalten, was die Einschränkungen bei der Schärfentiefe teilweise ausgleicht.
UV-Laser
Ultraviolettlaser arbeiten mit Wellenlängen von 355 nm oder 266 nm und haben besondere optische Eigenschaften:
Extrem kurzer Brennpunkt: Die sehr kurze Wellenlänge ermöglicht außergewöhnliche mikrometrische Auflösungen, ideal für Präzisionsmarkierungen auf elektronischen oder medizinischen Komponenten.
Sehr begrenzte Schärfentiefe: DOF wird proportional reduziert, typischerweise zwischen ±0,5 mm und ±1,5 mm. Dies erfordert eine äußerst präzise Positionierung der Komponente.
Kritische Empfindlichkeit gegenüber Abweichungen: Die Betriebstoleranzen sind stark eingeschränkt, so dass der Einsatz von Fokuskorrektursystemen oder hochpräzisen Positionierungsgeräten fast immer erforderlich ist.
UV-Kennzeichnung findet vor allem dort Anwendung, wo Auflösung und Oberflächenqualität Vorrang vor Prozessgeschwindigkeit oder einfacher Integration haben.
Laser CO₂.
CO₂-Laser arbeiten mit einer Wellenlänge von 10,6 µm, mehr als zehnmal länger als Faserlaser:
Relativ großer Brennpunkt: Der typische Brennpunktdurchmesser ist größer (80-200 µm), was zu einer geringeren lokalen Energiedichte führt.
Erweiterte Schärfentiefe: DOF kann ±5 mm oder mehr erreichen und bietet damit deutlich höhere Betriebstoleranzen und größere Flexibilität bei der Integration.
Geringere Empfindlichkeit gegenüber der Positionierung: Maßabweichungen der Komponenten oder Ungenauigkeiten bei der Positionierung haben kaum Auswirkungen auf die Endqualität.
CO₂-Laser eignen sich besonders für die Markierung auf organischen Materialien (Holz, Papier, Textilien, nicht-additive Kunststoffe) und für Anwendungen, bei denen Positionstoleranzen kritisch sind.
Strahlqualität (M²) und betriebliche Konsequenzen
Der Parameter M² (Strahlqualitätsfaktor) quantifiziert, wie weit der tatsächliche Laserstrahl vom idealen Gaußschen Strahl abweicht. Ein Wert von M² = 1 steht für den perfekten Strahl, während höhere Werte eine Abweichung vom Ideal bedeuten.
Hochwertige Faserlaser: M² typischerweise 1,1-1,3
UV-Laser: M² typischerweise 1,2-1,5
CO₂-Laser: M² variabel, typischerweise 1,1-1,4 für Qualitätsquellen
Ein niedrigerer M²-Wert bedeutet:
- Kleinerer Brennpunkt mit der gleichen optischen Konfiguration
- Leicht reduzierte Schärfentiefe, aber mit verbesserter Beibehaltung der Qualität des unscharfen Strahls
- Gesteigerte Energieeffizienz in der Fokuszone
- Engere optische Toleranzen zur Aufrechterhaltung der angegebenen Leistung
Einfluss des Markierungsmaterials
Die Eigenschaften des Zielmaterials haben einen großen Einfluss auf die Wahl der optischen Parameter und das Management der Schärfentiefe.
Absorption von Laserstrahlung
Verschiedene Materialien haben völlig unterschiedliche Absorptionskoeffizienten für jede Laserwellenlänge:
Metalle mit Faserlasern (1064 nm):
- Rostfreier Stahl: hohe Absorption, effektive Markierung auch bei mäßiger Energiedichte
- Aluminium: geringe Absorption, erfordert höhere Energiedichte
- Kupfer und Messing: sehr geringe Absorption bei 1064 nm, kritische Markierung ohne Oberflächenbehandlung
Diese Variabilität bedeutet, dass die nutzbare Schärfentiefe tatsächlich vom theoretischen Wert abweichen kann: Materialien mit geringer Absorption erfordern eine höhere Energiedichte, wodurch der Bereich, in dem die Markierung eine akzeptable Qualität beibehält, reduziert wird.
Kunststoffe und Polymere:
- Additive Materialien für Laser: optimierte Absorption für bestimmte Wellenlängen
- Transparente Kunststoffe: komplexe Markierung mit Faserlaser, effektiver mit UV
- Organische Polymere: hervorragende Absorption mit CO₂-Lasern.
Wärmeleitfähigkeit und Energiedissipation
Die Wärmeleitfähigkeit des Materials bestimmt die Diffusion von Wärme aus dem Markierungsbereich:
Hochleitende Materialien (Aluminium, Kupfer):
- Schnelle thermische Dispersion verringert die Wirksamkeit der Markierung
- Bedarf an hoher Energiedichte, konzentriert in kurzer Zeit
- Reduzierte effektive Schärfentiefe, um sichtbare Ergebnisse zu erhalten
Materialien mit geringer Leitfähigkeit (rostfreier Stahl, Titan, Kunststoffe):
- Wärme konzentriert sich in der Interaktionszone
- Effektive Markierung auch bei geringerer Energiedichte
- Bessere Ausnutzung der vollen theoretischen Schärfentiefe
Oberflächenmorphologie und Rauheit
Die Oberflächenrauhigkeit führt zu lokalen mikrometrischen Variationen, die mit der Tiefenschärfe interagieren:
Polierte oder sandgestrahlte Oberflächen:
- Spiegelpolieren: hohe Reflexion, erfordert höhere Energiedichte
- Sandstrahlen: diffuse Oberfläche, gleichmäßigere, aber weniger kontrastreiche Markierung
Oxidierte oder behandelte Oberflächen:
- Oxidschicht: Optisches Verhalten unterscheidet sich vom Substrat
- Beschichtungen: veränderte Absorption, mögliche Delamination
Auf Oberflächen mit hoher Rauheit (Ra > 3 µm) können lokale Höhenschwankungen einen erheblichen Teil der verfügbaren Schärfentiefe in Anspruch nehmen und die zulässigen Toleranzen für die Positionierung der Komponenten effektiv verringern.
Beziehung zwischen Arbeitsbereich und Betriebstoleranzen
Es besteht eine umgekehrte Korrelation zwischen dem verfügbaren Arbeitsbereich und den Positionierungstoleranzen:
| Brennweite | Typischer Arbeitsbereich | Indikative Schärfentiefe | Bevorzugte Anwendungen |
| 100 mm | 70×70 mm | ±1,0 mm | Mikroelektronik, Mikrokennzeichnung |
| 160 mm | 110×110 mm | ±1,5 mm | Präzisionskomponenten |
| 254 mm | 175×175 mm | ±2,5 mm | Allgemeine industrielle Anwendungen |
| 330 mm | 230×230 mm | ±3,5 mm | Autoteile, Mechanik |
| 420 mm | 300×300 mm | ±5,0 mm | Große Komponenten, große Toleranzen |
Diese Tabelle verdeutlicht den grundlegenden Kompromiss: Systeme, die für große Arbeitsbereiche konzipiert sind, bieten eine größere Positionstoleranz, haben aber einen größeren Brennpunkt und folglich eine geringere Energiedichte und Auflösung.
Strategien zur Optimierung von Schärfentiefe und Toleranzen
Auswahl der optimalen optischen Konfiguration
Die Wahl der Brennweite muss ausgewogen sein:
- Größe der Komponente: Der Arbeitsbereich muss alle zu markierenden Bereiche problemlos umfassen
- Genauigkeit erforderlich: Hochauflösende Markierungen erfordern kurze Brennweiten
- Maßtoleranzen: Komponenten mit hoher Variabilität profitieren von langen Brennweiten
- Art des Materials: schwierige Materialien erfordern eine hohe Energiedichte (kurze Brennweiten)
Dynamische Feuerkontrolle
Wie bereits erwähnt, erweitern Systeme mit dynamischer Fokuskompensation künstlich die operative Schärfentiefe und ermöglichen so die Beschriftung komplexer Geometrien unter Beibehaltung einer optimalen Energiedichte.
Oberflächenerkennungssysteme
Die Integration von Laser- oder optischen Abstandssensoren ermöglicht es, die Position des Bauteils in Echtzeit zu messen und Abweichungen automatisch auszugleichen:
- Laser-Triangulationssensoren: Genauigkeit 10-50 µm
- 3D-Vision-Systeme: Vollständige Geometrie-Rekonstruktion
- Positionsgeber: dynamische Kompensation auf gesteuerten Achsen
Optimierung der Prozessparameter
Selbst bei einer festen Schärfentiefe kann der Aktionsradius durch erweitert werden:
Erhöhte Laserleistung: kompensiert teilweise die Verringerung der Energiedichte im unscharfen Bereich, indem die nutzbare Reichweite vergrößert wird.
Geringere Markierungsgeschwindigkeit: Die längere Interaktionszeit kompensiert die geringere Energiedichte.
Markierungen mit mehreren Durchgängen: Die Wiederholung des Weges erhöht die insgesamt abgegebene Energie und verbessert die Sichtbarkeit auch außerhalb der optimalen Zone.
Diese Strategien führen jedoch zu einer Erhöhung der Zykluszeit, die gegen die Produktionsanforderungen abgewogen werden muss.
Experimentelle Tests und operationelle Validierung
Die empirische Bestimmung der tatsächlichen Schärfentiefe für eine bestimmte Anwendung erfordert systematische Markierungstests:
- Progressive Dimensionsmarkierung: Realisierung der gleichen Markierung auf Proben, die in schrittweisen Abständen vom F-Theta Objektiv positioniert sind
- Qualitätsbewertung: Kontrastmessung, Codelesbarkeit, Strichstärke, Gravurtiefe
- Identifizierung des akzeptablen Bereichs: Definition der Grenzen, innerhalb derer die Kennzeichnung die erforderlichen Qualitätsstandards erfüllt
Dieser Bereich stellt die operative Schärfentiefe für diese spezifische Kombination aus Material, Laserparametern und Qualitätsanforderungen dar, die erheblich von dem berechneten theoretischen Wert abweichen kann.
