Die Produktion von Turboladern für den Automobilsektor stellt technische Herausforderungen, die über die einfache Identifizierung von Komponenten hinausgehen. Als einer unserer Kunden, ein europäischer Hersteller, der sich auf diesen Bereich spezialisiert hat,
Der Anwendungskontext
Das Unternehmen ist in einem Segment tätig, in dem die Qualitätskontrolle nicht an spätere Stufen der Montage delegiert werden kann. Der konkrete Bedarf bestand darin, die pneumatische Dichtigkeit und die Unversehrtheit des Gewindes direkt an der Markierungsstation zu überprüfen, wodurch der Transfer von Komponenten zwischen verschiedenen Stationen entfällt und eine direkte Korrelation zwischen Identifikation und Funktionsstatus des Teils hergestellt wird.
Das Bauteil wies mehrere kritische technische Merkmale auf. Die Geometrie des Turboladergehäuses mit Präzisionsgewinden und kritischen Passflächen erforderte ein präzises Handhabungssystem. Maßabweichungen, wie sie für Guss- oder maschinell bearbeitete Komponenten typisch sind, mussten automatisch kompensiert werden. Die Forderung nach vollständiger Rückverfolgbarkeit gemäß den Automobilstandards erforderte die Markierung von AIM-DPM-konformen DMC-Codes und deren sofortige Überprüfung.
Hinzu kam die Integration mit den Informationssystemen des Unternehmens. Das Bauteil musste eindeutig identifiziert werden, die Markierungsdaten mussten dynamisch aus der Datenbank des Unternehmens übernommen werden, und die Ergebnisse von Dichtheitsprüfungen mussten aufgezeichnet und mit dem neu markierten Code korreliert werden. Und das alles innerhalb einer Zykluszeit, die mit dem Produktionsrhythmus vereinbar ist.
Die Integration von drei Technologien nacheinander

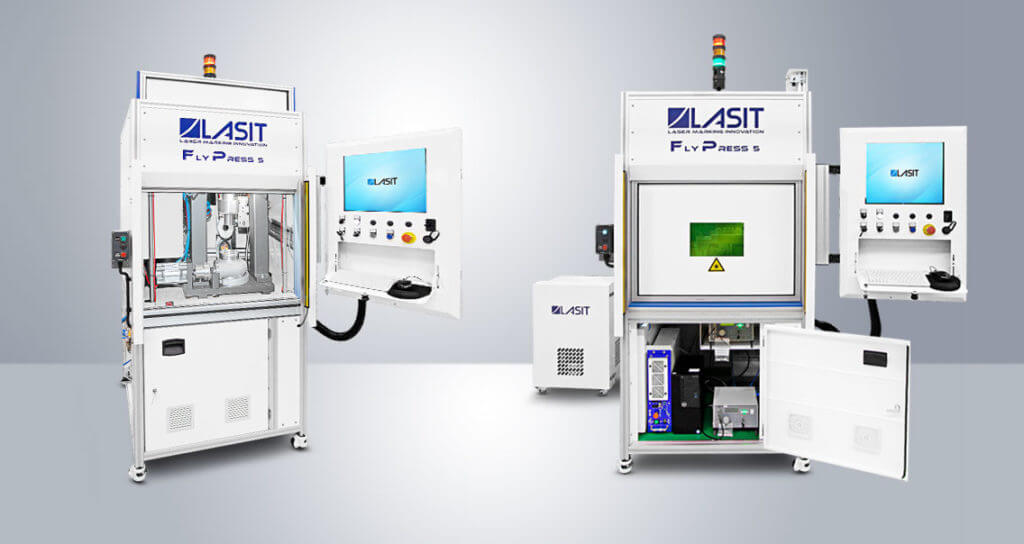

Die größte Herausforderung bei der Entwicklung von FlyPress bestand darin, verschiedene Technologien in einer reibungslosen Abfolge von Vorgängen zu koordinieren. Das System übernimmt gleichzeitig die Hochgeschwindigkeits-Lasermarkierung, die optische Analyse zur Code- und Gewindekontrolle sowie die pneumatische Dichtheitsprüfung und koordiniert dabei mechanische Aktuatoren, Drucksensoren und Echtzeit-Vision-Systeme.
Das integrierte Bildverarbeitungssystem erfüllt mehrere Funktionen. Es prüft nicht nur die Qualität des markierten Codes gemäß der AIM-DPM-Einstufung, sondern steuert auch den gesamten Prozess. Wenn das Bauteil in die Arbeitszelle eintritt, erkennt die Kamera die tatsächliche Position des Teils und gleicht Positionsabweichungen von bis zu mehreren Millimetern aus. Dies ist notwendig, wenn Sie mit Komponenten aus Gießereien arbeiten, bei denen die Maßtoleranzen zwischen den einzelnen Chargen erheblich variieren.

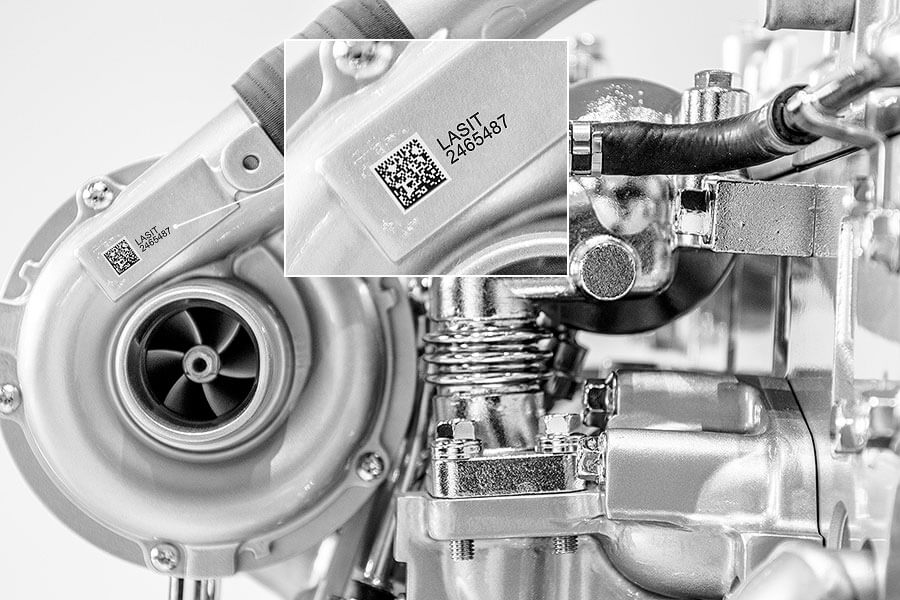

Sobald die Position des Bauteils identifiziert wurde, berechnet das System die notwendigen Korrekturen für die Lasermarkierung. Der Laserkopf, der je nach Anwendungsspezifikation mit einem 30W oder 50W Glasfaserlaser ausgestattet ist, positioniert sich automatisch und markiert den DMC-Code auf der Metalloberfläche. Die Wahl der Laserleistung hängt von der Art der Oberflächenbearbeitung ab: rohe Komponenten erfordern höhere Leistungen, um den erforderlichen Kontrast zu erzielen, während bei bearbeiteten Oberflächen konservativere Parameter verwendet werden.
Unmittelbar nach der Markierung nimmt das Bildverarbeitungssystem ein Bild des Codes auf und prüft dessen Qualität. Bei der Überprüfung werden Kontrast, Gleichmäßigkeit und geometrische Verzerrung gemäß den AIM-DPM-Parametern bewertet. Das System vergibt eine Qualitätsstufe (in der Regel A oder B, in einigen akzeptablen Fällen sogar C) und nur im Falle eines positiven Ergebnisses wird der Prozess fortgesetzt.

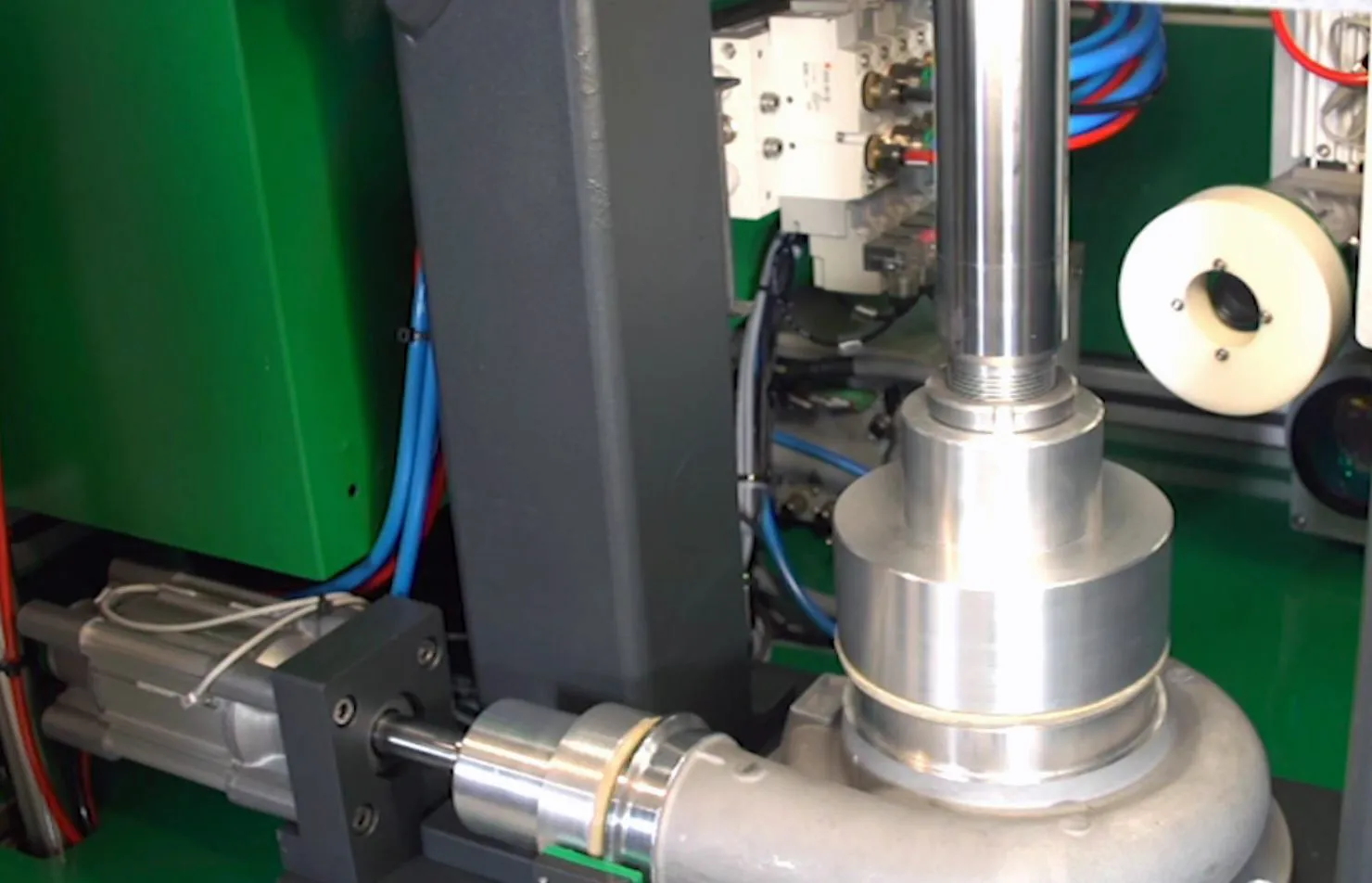

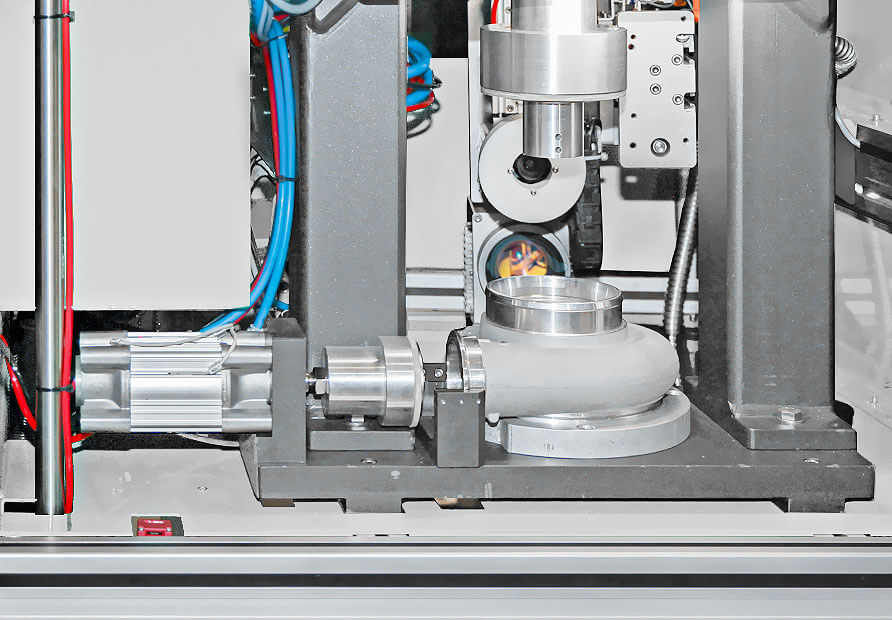

An diesem Punkt greift die Luftdichtheitsprüfung ein. Pneumatische Aktuatoren bringen spezielle Dichtungen an den Anschlussflächen des Turboladers an und das System setzt das Bauteil gemäß definierter Parameter unter Druck. Präzisionssensoren überwachen den Druck im Laufe der Zeit und erkennen selbst kleinste Lecks, die auf Fehler in den Gewinden oder Dichtungsflächen hindeuten könnten. Parallel dazu führt das Bildverarbeitungssystem eine optische Analyse der Gewinde durch und prüft sie auf Schäden, Restspäne oder andere Anomalien, die die Endmontage beeinträchtigen könnten.
Diese Sequenz dauert nur wenige Sekunden, erfordert aber eine präzise Synchronisation. Die Koordination wird von einer industriellen SPS übernommen, die ständig mit allen Teilsystemen kommuniziert und sicherstellt, dass jeder Schritt korrekt ausgeführt wird, bevor mit dem nächsten fortgefahren wird.
Die Verwaltungssoftware
Die Software verwaltet gleichzeitig eingehende Datenströme aus dem MES-System des Unternehmens, koordiniert Markierungs- und Prüfvorgänge und überträgt die Ergebnisse zur Rückverfolgbarkeit an die zentrale Datenbank.
Die dynamische Zusammenstellung der Markierungsdaten ist ein entscheidender Aspekt. Der zu kennzeichnende DMC-Code enthält variable Informationen: eindeutige Seriennummer, Produktionsdatum, Chargencode, Referenzen des Rohstofflieferanten. Diese Daten werden in Echtzeit aus der Unternehmensdatenbank abgerufen, sobald das Bauteil den Arbeitsplatz betritt. Die FlyCAD-Software verwaltet diese Integration und garantiert, dass der generierte Code den Branchenvorschriften entspricht.
Die größte Komplexität liegt in der Verwaltung von abnormalen Bedingungen. Wenn die Einstufung des markierten Codes unzureichend ist, führt die Software ein spezielles Verfahren durch: Das Bauteil wird entweder an einer alternativen Position neu markiert, sofern verfügbar, oder es wird ausgesondert und die Datenbank mit dem Status der Nichtkonformität aktualisiert. Ähnlich verhält es sich, wenn die Dichtheitsprüfung fehlschlägt: Das Bauteil wird aussortiert und das System zeichnet sowohl die Markierungsparameter als auch die Ergebnisse der pneumatischen Prüfung auf, so dass bei einer späteren Analyse ein Zusammenhang zwischen Herstellungsfehlern und Dichtheitsproblemen festgestellt werden kann.
Technische Lösungen für spezifische Probleme
Mehrere technische Aspekte von FlyPress stellen konkrete Antworten auf reale Probleme dar, die während der Entwicklung des Systems aufgetreten sind.
Eines der ersten Hindernisse war die Variabilität der Abmessungen der Komponenten. Gießerei-Turbolader können zwischen den einzelnen Teilen Maßabweichungen von bis zu mehreren Zehntelmillimetern aufweisen. Wenn diese Abweichungen nicht ausgeglichen werden, führt dies zu unscharfen Markierungen und unleserlichen Codes. Die implementierte Lösung integriert einen Laser-Distanzsensor, der in Echtzeit die exakte Position der zu markierenden Oberfläche misst und die Z-Achse automatisch steuert, um einen konstanten Fokusabstand einzuhalten. Dieses Autofokussystem garantiert eine gleichbleibende Qualität unabhängig von Komponententoleranzen.
Der Umgang mit Staub und Markierungsdämpfen ist ein weiteres wichtiges Thema. Bei der Laserbeschriftung von Aluminium entsteht eine beträchtliche Menge an Partikeln, die sich auf der Linse des Laserkopfes ablagern können, wenn sie nicht wirksam entfernt werden, wodurch die Effizienz des Lasers nach und nach verringert wird. Das Vakuumsystem verwendet eine mehrstufige Konfiguration: mechanische Vorfilter für grobe Partikel, HEPA-Filter für feine Partikel und Aktivkohlefilter für flüchtige Verbindungen. Die Durchflussmenge von mehr als 500 Kubikmetern pro Stunde sorgt für eine effektive Entfernung selbst bei Hochgeschwindigkeitsmarkierungen.
Im Hinblick auf das pneumatische Dichtheitsprüfsystem bestand die größte Herausforderung darin, eine hohe Wiederholbarkeit der Druckmessungen zu erreichen. Selbst kleine Schwankungen der Umgebungstemperatur oder der Stabilisierungszeit können die Ergebnisse beeinflussen. Das System implementiert Vordruckzyklen zur Stabilisierung der Dichtungen und Temperaturkompensationsalgorithmen, die die Temperatur der Komponente und ihrer Umgebung berücksichtigen. Die Drucksensoren werden regelmäßig kalibriert und die Software führt eine Messhistorie, um fortschreitende Abweichungen zu erkennen, die auf Dichtungsverschleiß oder andere Probleme hinweisen könnten.
Die optische Inspektion von Gewinden erfordert eine kontrollierte Beleuchtung und spezielle Bildverarbeitungsalgorithmen. Das System verwendet eine koaxiale Beleuchtung, um Beschädigungen oder das Vorhandensein von Spänen hervorzuheben. Die Bildanalyse basiert auf Algorithmen zur Kantenerkennung, die so optimiert sind, dass sie Unregelmäßigkeiten von nur wenigen Zehntel Millimetern erkennen. Dank dieser Fähigkeit können Defekte, die bei der Endmontage Probleme verursachen könnten, abgefangen werden, wodurch kostspieliger Ausschuss in späteren Produktionsphasen vermieden wird.
Operative Ergebnisse
Die Einführung von FlyPress hat zu messbaren Ergebnissen geführt. Durch die direkte Korrelation zwischen der Markierung und der Funktionsprüfung wurde das Risiko, dass markierte, aber fehlerhafte Komponenten in der Montagelinie weiterverarbeitet werden, praktisch ausgeschlossen. Dies hat den Ausschuss in den nachfolgenden Stufen reduziert und die Qualitätsindizes insgesamt verbessert.

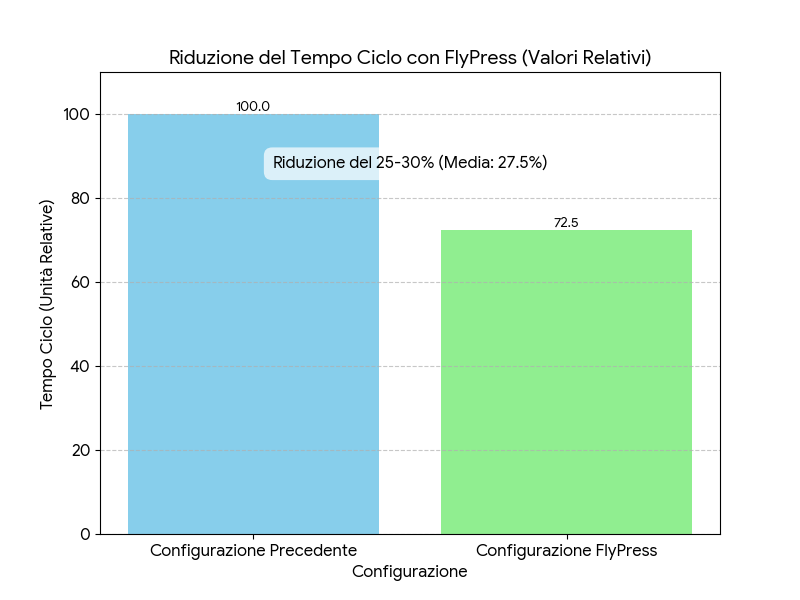

Aus Sicht der Produktion liegt die Reduzierung der Zykluszeit im Vergleich zu einer Konfiguration mit separaten Stationen in der Größenordnung von 25-30%. Dies ist vor allem auf den Wegfall von Bauteiltransfers und die Parallelisierung bestimmter Vorgänge zurückzuführen: Während die pneumatische Prüfung durchgeführt wird, analysiert das Bildverarbeitungssystem bereits die Gewinde und optimiert so die Nutzung der verfügbaren Zeit.
Die Integration mit den Informationssystemen des Unternehmens hat die Rückverfolgbarkeit verbessert. Jedes Bauteil verfügt über einen vollständigen Datensatz, der nicht nur den markierten Code, sondern auch die für die Markierung verwendeten Prozessparameter, die Qualitätsstufe des verifizierten Codes, die numerischen Ergebnisse der Dichtheitsprüfung und das Ergebnis der Gewindeprüfung enthält. Diese Daten sind nicht nur für die behördliche Rückverfolgbarkeit nützlich, sondern auch für die Prozessanalyse und die kontinuierliche Verbesserung.
Die Wartung des Systems hat sich als überschaubar erwiesen. Der modulare Aufbau ermöglicht gezielte Eingriffe in einzelne Teilsysteme, ohne dass die Maschine komplett zerlegt werden muss. Die Verfügbarkeit kritischer Ersatzteile und die direkte technische Unterstützung haben dazu beigetragen, eine hohe Betriebsverfügbarkeit aufrechtzuerhalten.
Variationen und Anpassungen
Das ursprüngliche Projekt führte zur Entwicklung mehrerer FlyPress-Varianten, um spezifische Anforderungen zu erfüllen. Derzeit sind 5 Maschinen in Ungarn und 3 in Serbien in Betrieb, jeweils mit Anpassungen in Bezug auf die Abmessungen der Komponenten, die Parameter der Dichtheitsprüfung oder die Software-Schnittstellen zu den lokalen Systemen.
Bei einigen Varianten ist ein Roboter für die automatische Handhabung der Komponenten integriert, wodurch der Eingriff des Bedieners in den Arbeitszyklus vollständig entfällt. Der Roboter holt das Bauteil vom Bearbeitungsausgang ab, legt es in die FlyPress ein und transportiert es nach Abschluss der Tests entweder zur nächsten Station oder sortiert es je nach Ergebnis der Tests in den Nichtkonformitätsbereich aus. Diese Konfiguration eignet sich für die Produktion hoher Stückzahlen, bei denen der Arbeitsaufwand einen erheblichen Kostenfaktor darstellt.
Andere Implementierungen haben die Entwicklung spezieller Geräte für Komponenten mit besonderer Geometrie erfordert. Nicht alle Turbolader haben die gleiche Konfiguration von Gewinden oder Passflächen. Dies erforderte die Entwicklung spezieller Dichtungen und Halterungen, um die korrekte Durchführung der Dichtheitsprüfung zu gewährleisten. Dank der Modularität des Systems können diese Werkzeuge in kürzester Zeit ausgetauscht werden, wobei die Flexibilität erhalten bleibt, mit variablen Produktionsmischungen umzugehen.
Abschließende Überlegungen
Die Entwicklung von FlyPress ist ein Beispiel dafür, dass die Bewältigung komplexer Produktionsanforderungen multidisziplinäre Fähigkeiten und die Fähigkeit zur Integration verschiedener Technologien erfordert. Es geht nicht darum, auf dem Markt erhältliche Komponenten zusammenzusetzen, sondern ein kohärentes System zu entwerfen, bei dem jedes Element so optimiert ist, dass es in Synergie mit den anderen arbeitet.
Der Schlüssel war die Fähigkeit, den Produktionsprozess des Kunden im Detail zu verstehen, kritische Punkte zu identifizieren und spezifische technische Lösungen für jeden kritischen Punkt zu entwickeln. Durch den ständigen Dialog während der Design-, Prototyping- und Feinabstimmungsphase konnte das System schrittweise verfeinert werden, bis die gewünschte Leistung erreicht war. Für Hersteller, die in Sektoren tätig sind, in denen Qualität und Rückverfolgbarkeit wesentliche Anforderungen sind, stellen integrierte Systeme wie FlyPress eine Weiterentwicklung gegenüber herkömmlichen Konfigurationen dar. Die höheren Anfangsinvestitionen werden durch eine überlegene Betriebseffizienz, eine robustere Qualität und Rückverfolgbarkeitsfunktionen ausgeglichen, die selbst den strengsten Anforderungen gerecht werden.
