Die Kennzeichnung elektronischer Komponenten stellt eine der komplexesten Herausforderungen in der modernen Industrie dar. Kunststoffgehäuse, Stecker, Schalter und Schutzvorrichtungen erfordern dauerhafte, lesbare Codes, die den Rückverfolgbarkeitsstandards entsprechen, aber auf kleinen Oberflächen, hitzeempfindlichen Materialien und unregelmäßigen Geometrien angebracht werden müssen. In diesem Zusammenhang wird die Wahl der Laserquelle und des Markierungssystems nicht nur für die Qualität des Ergebnisses, sondern auch für die Effizienz der gesamten Produktionslinie entscheidend.
UV- und grüne Laser haben sich als Referenztechnologien für die Kaltmarkierung von technischen Kunststoffen und Polymermaterialien für die Elektronik etabliert. Im Gegensatz zu herkömmlichen Infrarotlasern arbeiten diese Quellen mit kürzeren Wellenlängen, die einen kontrollierten Abtrag der Oberflächenschicht ohne thermische Belastung ermöglichen. Das Ergebnis ist eine gestochen scharfe, dauerhafte und verzerrungsfreie Markierung, selbst auf millimetergroßen Bauteilen oder solchen mit empfindlichen Oberflächengüten.
Warum UV und grün: operative Unterschiede und Auswahlkriterien
UV-Laser mit einer Wellenlänge von 355 nm wirken durch einen photochemischen Prozess, der die molekularen Bindungen des Polymers aufbricht, ohne das Material zu schmelzen. Durch diesen Mechanismus können klare, transparente oder stark reflektierende Kunststoffe mit hohem Kontrast und definierten Kanten markiert werden. Sie eignen sich besonders für Materialien wie Polycarbonat, ABS, Polyamid und technische Harze, die in modularen Gerätegehäusen, Differenzialschaltern und elektronischen Steuergeräten verwendet werden.
Grüne Laser mit einer Wellenlänge von 532 nm sind eine effektive Alternative für Anwendungen, die höhere Prozessgeschwindigkeiten bei gleichzeitiger Kaltmarkierung erfordern. Der grüne Laser erreicht zwar nicht die Absorptionsgenauigkeit des UV-Lasers, bietet aber eine höhere Spitzenleistung und kürzere Zykluszeiten, was ihn ideal für die Großserienproduktion von pigmentierten Kunststoffen oder Verbundmaterialien macht. Die Wahl zwischen UV und Grün hängt von drei Hauptfaktoren ab: Art des Polymers, erforderlicher Kontrast und Produktionsgeschwindigkeit. Im Allgemeinen gewährleistet UV die höchste visuelle Qualität bei hellen und transparenten Materialien, während Grün die Zeit bei dunklen oder mit Additiven beladenen Kunststoffen optimiert.
Das Wärmemanagement ist jedoch nach wie vor von entscheidender Bedeutung: Selbst bei kalten Quellen müssen die durchschnittliche Leistung und die Wiederholfrequenz kalibriert werden, um lokale Verformungen oder unerwünschte Farbveränderungen zu vermeiden. Bei Komponenten mit geringer Dicke oder dünnen Wänden ist es wichtig, die Energiedichte zu begrenzen, um zu verhindern, dass sich die Restwärme durch die Masse des Teils ausbreitet.
Prozessparameter und Arbeitsabläufe bei der Kennzeichnung von elektronischen Bauteilen
Die Konfiguration eines Lasersystems für die Kennzeichnung elektronischer Bauteile erfordert die Optimierung mehrerer Parameter in Abhängigkeit von Material, Geometrie und aufzubringendem Code. Die wichtigsten zu berücksichtigenden Elemente sind die durchschnittliche Leistung, die Pulswiederholfrequenz, die Scangeschwindigkeit und die Fülldichte für Vollflächen.

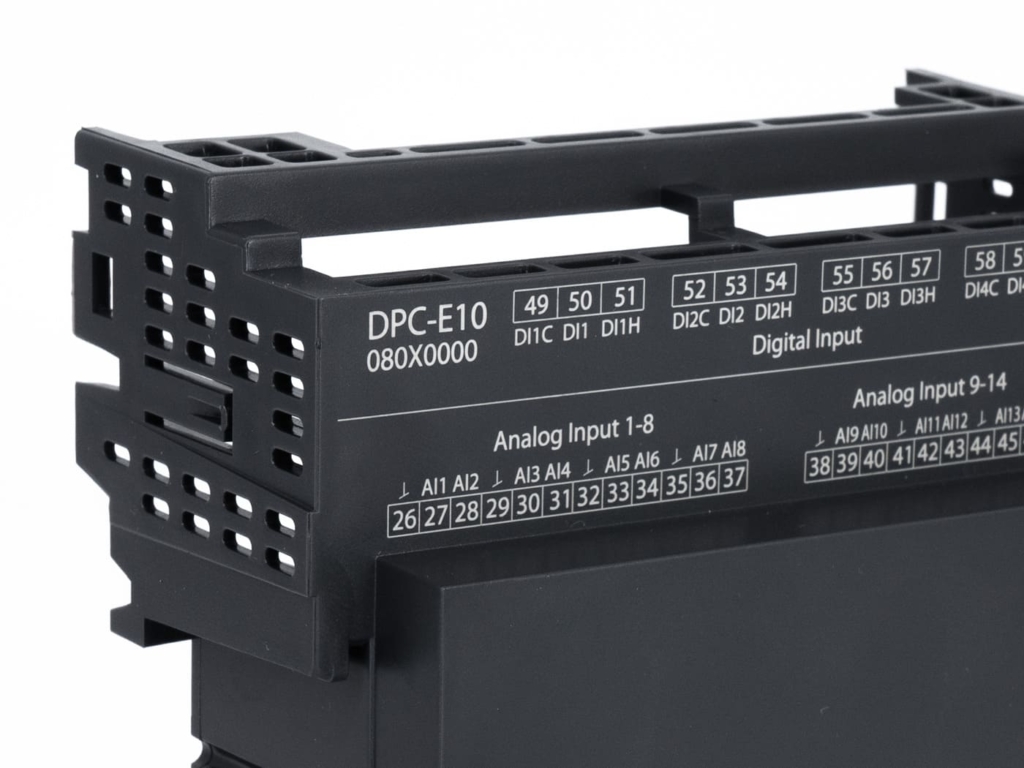

Für technische Kunststoffe wie Polycarbonat und ABS, die typischerweise in modularen Gerätegehäusen verwendet werden, liegen die Referenzwerte bei UV-Lasern bei durchschnittlichen Leistungen zwischen 3 und 8 W, Wiederholfrequenzen zwischen 30 und 80 kHz und Markiergeschwindigkeiten zwischen 800 und 2000 mm/s. Bei grünen Lasern kann die durchschnittliche Leistung bis zu 10-15 W betragen, während ähnliche Geschwindigkeiten beibehalten werden, wobei die Frequenzen im Allgemeinen höher sind, um die geringere Absorptionsleistung auszugleichen. Die Größe des Brennflecks, in der Regel zwischen 20 und 35 µm, bestimmt die endgültige Auflösung und Lesbarkeit von Matrixcodes mit Modulen kleiner als 0,3 mm.
Ein Aspekt, der oft unterschätzt wird, ist das Management des dynamischen Fokus. Bei Komponenten mit gewölbten oder schrägen Oberflächen ermöglichen Systeme mit optischem Autofokus oder Software-Höhenausgleich eine konstante Markierungsqualität über das gesamte Profil des Teils. Dies ist besonders wichtig bei Gehäusen mit internen Rippen, Befestigungsclips oder Montageflächen, die Höhenunterschiede von bis zu mehreren Millimetern verursachen.
Auch die Wiederholbarkeit der Positionierung ist von entscheidender Bedeutung: In automatisierten Linien kann das Bauteil mit Positionstoleranzen von bis zu ±2 mm präsentiert werden. Um sicherzustellen, dass der Code immer im richtigen Bereich aufgebracht wird, müssen Bildverarbeitungssysteme zur automatischen Teileerkennung und Echtzeitkorrektur der Markierungsposition integriert werden.
Linienintegration: von der eigenständigen Maschine zur Roboterzelle
In der realen Produktion ist die Lasermarkierung kein isolierter Vorgang, sondern ein Element einer größeren Abfolge, die auch das Formen, die Montage, die elektrische Prüfung und die Verpackung umfassen kann. Die Fähigkeit, das Markierungssystem reibungslos in die bestehende Linie zu integrieren, ist oft entscheidender als die reine Leistung des Lasers.
Es gibt drei Hauptarchitekturen der Integration. Die erste ist die manuelle oder halbautomatische Markierungsstation, bei der der Bediener das Bauteil auf einer speziellen Vorrichtung positioniert und den Zyklus startet. Diese Lösung eignet sich für die Serienproduktion, Prototypen oder große Komponenten, die eine unterstützte Handhabung erfordern. Die zweite Möglichkeit ist die Inline-Integration mit einem Förderband, bei der das Lasersystem auf einem Band oder einer Kette installiert ist und sich bewegende oder vorübergehend stillstehende Teile markiert. Diese Konfiguration ist in Hochgeschwindigkeits-Montagelinien üblich, wo jede Station eine bestimmte Zykluszeit hat und die Markierung ohne Verlangsamung des Flusses erfolgen muss.
Die dritte Architektur ist die Roboterzelle, bei der ein anthropomorpher Roboter oder SCARA das Bauteil aus einem Magazin entnimmt, es dem Laser zur Markierung vorlegt und auf einem Band oder in einem Behälter ablegt. Dieser Ansatz bietet ein Höchstmaß an Flexibilität und ermöglicht die Markierung mehrerer Oberflächen oder die Bearbeitung komplexer Geometrien mit Ausrichtungsänderungen während des Zyklus.
Bei LASIT haben wir festgestellt, dass die Wahl des Integrationsmodells nicht nur von der Produktionskadenz, sondern auch von der Variabilität des Produktmixes abhängt. Linien, die sich auf ein einziges Bauteil konzentrieren, können feste Vorrichtungen und optimierte Zyklen verwenden, während Linien, die mehrere Produkte herstellen, Bildverarbeitungssysteme und Software für die Rezeptverwaltung benötigen, um schnelle Änderungen ohne mechanisches Umrüsten zu ermöglichen.
Powermark: Modularität und zentralisierte Steuerung für Multi-Laserlinien
Wenn sich die Produktion über mehrere Linien erstreckt oder eine gleichzeitige Markierung an mehreren Stationen erforderlich ist, wird die verteilte Verwaltung von Lasersystemen zu einer betrieblichen Anforderung. Das Powermark-Modell wurde genau für diesen Bedarf entwickelt. Es bietet eine kompakte und hochgradig integrierbare Markierungsplattform mit einer Software-Architektur, die die Steuerung von bis zu fünf Lasereinheiten über einen einzigen Industrie-PC ermöglicht.
Diese zentralisierte Konfiguration reduziert die IT-Verwaltungskosten drastisch, vereinfacht Software-Updates und erleichtert die Produktionsüberwachung. Jeder Laserkopf kann unabhängig auf verschiedenen Stationen arbeiten, wobei die Datensynchronisation und die Rückverfolgbarkeit über eine einzige Schnittstelle gewährleistet sind. Der Bediener kann den Status aller Geräte überwachen, Markierungszähler überprüfen, Rezepte verwalten und im Falle von Anomalien eingreifen, ohne sich physisch zwischen den Stationen bewegen zu müssen.
Dank seiner kompakten Abmessungen lässt sich der Powermark auch bei beengten Platzverhältnissen leicht installieren oder bestehende Anlagen nachrüsten. Dank der geringen Stellfläche kann der Laserkopf nahe am Arbeitsbereich positioniert werden, wodurch die Länge des Steuerkabels reduziert und die Reaktionsfähigkeit des Systems verbessert wird. Dies ist besonders nützlich in Roboterzellen, wo der Platz begrenzt ist und jede Komponente optimiert werden muss, um mechanische Störungen zu vermeiden.
Die Modularität der Hardware unterstützt maßgeschneiderte Konfigurationen je nach Anwendungsspezifikationen: UV- oder grüne Laser, Optiken mit unterschiedlichen Brennweiten, integrierte Bildverarbeitungssysteme und digitale Schnittstellen für die Kommunikation mit SPS, Robotern und Überwachungssystemen. Die Möglichkeit, Komponenten hinzuzufügen oder auszutauschen, ohne das gesamte System zu verändern, gewährleistet die Skalierbarkeit im Laufe der Zeit und reduziert die Ausfallzeiten für Wartung oder Technologie-Upgrades.
Integriertes maschinelles Sehen: Selbstzentrierung, Überprüfung und Qualitätseinstufung
Eines der besonderen Merkmale von Powermark ist die native Integration von Bildverarbeitungskameras, die das System von einem einfachen Marker zu einer intelligenten Qualitätskontrolleinheit machen. Die Kameras können für drei Hauptfunktionen eingesetzt werden: Selbstzentrierung des Bauteils, Überprüfung des Vorhandenseins und der korrekten Ausrichtung sowie Qualitätseinstufung des markierten Codes.
Die Selbstzentrierung verwendet Algorithmen zur Mustererkennung, um die tatsächliche Position des Teils im Verhältnis zum Laserreferenzsystem zu erkennen. Sobald das Bild erfasst ist, berechnet die Software die Abweichung von der Sollposition und korrigiert automatisch die Markierungskoordinaten. Auf diese Weise lassen sich Positionstoleranzen von bis zu ±3 mm ausgleichen, ohne dass mechanische Präzisionsvorrichtungen oder passive Zentriersysteme erforderlich sind.
Die Verifizierung nach der Markierung erfolgt unmittelbar nach dem Laserzyklus: Die Kamera erfasst den neu erstellten Code und verifiziert ihn gemäß ISO/IEC 15415 für Matrixcodes oder ISO/IEC 15416 für lineare Codes. Das System berechnet Parameter wie den Symbolkontrast, die Gleichmäßigkeit der Modulation, Achsendefekte und die Dekodierung des Inhalts und vergibt eine Bewertung von A bis F. Komponenten mit einer Bewertung unterhalb eines voreingestellten Schwellenwerts können automatisch verworfen, dem Bediener gemeldet oder mit den richtigen Parametern markiert werden.
Die integrierte OCR-Funktion (Optical Character Recognition) ermöglicht es, im Klartext markierte alphanumerische Zeichen zu lesen, ihre Übereinstimmung mit den erwarteten Daten zu überprüfen und die Informationen im Rückverfolgbarkeitssystem zu registrieren. Dies ist besonders nützlich für fortlaufende Seriennummern, Chargencodes oder eindeutige Identifikatoren, die über die gesamte Produktionskette hinweg mit dem Bauteil verbunden sein müssen.
Industrielle Konnektivität: Integration mit MES, ERP und Überwachungssystemen
Die Digitalisierung der Produktionsprozesse erfordert, dass jede Arbeitsstation in der Lage ist, Echtzeitdaten an Unternehmensmanagementsysteme zu übermitteln. Powermark unterstützt Industriestandard-Kommunikationsprotokolle wie OPC UA, Ethernet/IP, Modbus TCP und Profinet und ermöglicht so die native Integration mit MES (Manufacturing Execution System) und ERP.
Dank dieser Konnektivität können Markierungsdaten direkt vom Management empfangen werden, ohne dass eine manuelle Eingabe erforderlich ist: Der zu markierende Code, die fortlaufende Seriennummer oder Chargeninformationen werden automatisch von der Produktionslinie an den Laser übertragen. Ebenso kann das System Markierungsbestätigungen, Qualitätskontrollergebnisse, Produktionszähler und Fehlerberichte an das MES senden.
Die Integration mit zentralisierten Datenbanken gewährleistet die vollständige Rückverfolgbarkeit der Komponente, indem jedes markierte Teil eindeutig mit Informationen wie Datum und Uhrzeit der Produktion, Bediener, verwendete Laserparameter und Verifizierungsergebnis verknüpft wird. Dies ist eine wesentliche Voraussetzung für regulierte Industrien oder Anwendungen, die eine Konformitätsbescheinigung und Rückverfolgbarkeit in der gesamten Lieferkette erfordern.
Die Möglichkeit, im Online-Modus zu arbeiten, ermöglicht auch eine dynamische Verwaltung der Markierungsrezepte: Das System kann die Parameter automatisch an das Material, die Farbe oder die Art der Oberfläche anpassen, die vom Bildverarbeitungssystem erkannt werden, oder verschiedene Rezepte entsprechend dem vom MES übermittelten Produktcode auswählen.
Betriebliche Effizienz und OEE: wie ein gut integriertes System Ausfallzeiten reduziert
Die Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) ist der Schlüsselindikator zur Messung der Effizienz einer Produktionslinie, wobei die Maschinenverfügbarkeit, die Leistung bei Nenngeschwindigkeit und die Qualität der produzierten Teile berücksichtigt werden. Bei gut konzipierten und verwalteten Markierungslinien sind OEE-Werte von über 98 % durch die Optimierung von drei kritischen Bereichen erreichbar: Zuverlässigkeit des Lasersystems, Geschwindigkeit des Markierungszyklus und Reduzierung des Ausschusses.
Die Zuverlässigkeit hängt hauptsächlich von der Stabilität der Laserquelle und der Robustheit der Steuerelektronik ab. Festkörperquellen, wie sie in UV- und grünen Lasern verwendet werden, haben eine Betriebsdauer von mehr als 30.000 Stunden und erfordern nur minimale Wartung. Die Redundanz kritischer Systeme, wie z.B. Netzteile und Steuerplatinen, hilft, ungeplante Abschaltungen zu verhindern. Echtzeit-Überwachungssysteme können Anomalien melden, bevor sie zu Ausfällen führen, was eine vorausschauende Wartung und Eingriffsplanung in geplanten Zeitfenstern ermöglicht.
Die Zyklusleistung hängt von der tatsächlichen Markierungszeit und den Nebenzeiten wie Positionierung, Überprüfung und Handhabung ab. Bei kleinen elektronischen Bauteilen kann die Markierungszeit eines Data Matrix Codes weniger als 0,5 Sekunden betragen, wenn ein UV-Laser mit entsprechender Leistung eingesetzt wird. Wenn das Bildverarbeitungssystem die Erfassung und Überprüfung in weniger als 0,3 Sekunden abschließt und der Roboter oder das Förderband 0,4 Sekunden für den Austausch des Teils benötigt, beträgt die Gesamtzykluszeit etwa 1,2 Sekunden, was einer theoretischen Produktionskapazität von 3000 Teilen/Stunde entspricht.
Die Prozessqualität, gemessen als Prozentsatz der konformen Teile, wird durch die Wiederholbarkeit der Kennzeichnung und die Wirksamkeit der Inline-Kontrolle beeinflusst. Systeme mit automatischer Zentrierung und automatischer Sortierung können nicht konforme Teile in Echtzeit aussortieren und so verhindern, dass sich Markierungsfehler in der Fertigungslinie ausbreiten. Dadurch wird der Ausschuss am Ende reduziert und der OEE-Qualitätsindex verbessert sowie Nacharbeit oder Reklamationen im nachgelagerten Bereich verhindert.
Wiederkehrende Anwendungsprobleme und Lösungsansätze
Trotz technologischer Fortschritte stellt die Kennzeichnung elektronischer Kunststoffkomponenten immer noch eine Herausforderung dar, die mit Materialschwankungen, komplexen Geometrien und Rückverfolgbarkeitsanforderungen zusammenhängt. Eines der häufigsten Probleme ist das Kontrastmanagement auf hellen oder transparenten Kunststoffen. Materialien wie natürliches Polycarbonat oder weißes ABS erfordern sehr präzise Laserparameter, um einen sichtbaren Abtrag ohne Verbrennungsspuren oder Lichthöfe zu erzielen.
Die Lösung besteht in der Verwendung von UV-Lasern mit sehr kurzer Pulsdauer und kontrollierter Energiedichte, möglicherweise in Kombination mit Vorbehandlungs- oder thermischen Nachbehandlungsadditiven zur Kontrastverstärkung. In einigen Fällen kann die Anwendung eines zweiten Laserdurchgangs mit geringer Leistung den markierten Bereich weiter verdunkeln, ohne die Integrität des Materials zu beeinträchtigen.
Ein weiterer kritischer Punkt ist die Markierung auf gekrümmten oder unregelmäßigen Oberflächen, wo Höhenunterschiede zu Fokusverlusten und Qualitätseinbußen führen können. Systeme mit dynamischem Autofokus oder Softwarekompensation auf der Grundlage des CAD-Modells des Teils ermöglichen die Beibehaltung des korrekten Fokus über das gesamte Profil. Alternativ kann die Verwendung von Optiken mit erweiterter Schärfentiefe Höhenschwankungen von bis zu ±2 mm ohne signifikante Verschlechterung der Markierung tolerieren.
Das Vorhandensein von Füllstoffen oder Additiven in Polymeren kann die Laserabsorption verändern und zu unvorhersehbaren Ergebnissen führen. Kunststoffe, die mit Glasfasern, Flammschutzmitteln oder Metallpigmenten gefüllt sind, erfordern genaue Prozesstests und möglicherweise regelmäßige Parameteranpassungen je nach Materialchargen. Die Aufzeichnung der optimalen Parameter für jede Material-Farbkombination und die Verwaltung von Rezeptbibliotheken in der Steuerungssoftware erleichtern die Reproduzierbarkeit und reduzieren die Einrichtungszeiten.
Einhaltung gesetzlicher Vorschriften und Branchenstandards
Die Kennzeichnung elektronischer Komponenten muss bestimmte gesetzliche Anforderungen erfüllen, um die Lesbarkeit im Laufe der Zeit, die Beständigkeit gegen äußere Einflüsse und die Einhaltung von Rückverfolgbarkeitsstandards zu gewährleisten. ISO/IEC 16022 definiert die technischen Spezifikationen für Data-Matrix-Codes, die den De-facto-Standard für die Kennzeichnung von Komponenten auf kleinem Raum darstellen. Die Mindestgröße der Module, der Ruhebereich und die Fehlerkorrektur müssen eingehalten werden, um eine zuverlässige Dekodierung auch unter schwierigen Betriebsbedingungen zu gewährleisten.
ISO/IEC 15415 legt Kriterien für die Bewertung der Symbolqualität fest, darunter Parameter wie Symbolkontrast, Gleichmäßigkeit der Modulation, Achsenfehler und Dekodierung. Für Anwendungen in der Automobilindustrie oder der Luft- und Raumfahrt kann eine Mindestbewertung von B oder besser erforderlich sein, die nur von zertifizierten Bildverarbeitungssystemen überprüft werden kann.
In der Elektronik erfordert die Einhaltung der RoHS-Richtlinie, dass die für die Kennzeichnung verwendeten Materialien keine gefährlichen Stoffe enthalten. Da es sich bei der Lasermarkierung um einen Prozess des Abtragens oder der Oberflächenmodifikation ohne Zugabe von Material handelt, ist sie von Natur aus mit dieser Richtlinie konform. Es ist jedoch wichtig, zu überprüfen, ob alle vorbereitenden Oberflächenbehandlungen oder Zusatzstoffe, die zur Verbesserung des Kontrasts verwendet werden, die Grenzwerte einhalten.
Abschließende Schlussfolgerungen
Die UV- und grüne Lasermarkierung auf elektronischen Kunststoffkomponenten ist eine ausgereifte, aber sich ständig weiterentwickelnde Technologie, bei der die Qualität des Endergebnisses von der harmonischen Integration von Laserquelle, Optik, Bildverarbeitungssystem und Steuerungssoftware abhängt. Die Wahl zwischen UV und Grün muss auf objektiven technischen Bewertungen in Bezug auf das Material, den erforderlichen Kontrast und die Produktionsrate beruhen, wobei Verallgemeinerungen oder standardisierte Ansätze zu vermeiden sind.
Durch die Online-Integration und Konnektivität mit Unternehmensmanagementsystemen wird der Lasermarker von einem Produktionswerkzeug zu einem intelligenten Knotenpunkt der digitalen Fabrik, der in der Lage ist, Daten zu erfassen, die Qualität zu überprüfen und in Echtzeit mit MES und ERP zu kommunizieren. Lösungen wie der Powermark mit modularer Architektur, zentraler Steuerung und integrierter Bildverarbeitung erfüllen die Anforderungen von Herstellern, die nach betrieblicher Effizienz, Flexibilität und Skalierbarkeit in Umgebungen mit hohen Stückzahlen suchen. Die Fähigkeit, durch Systemzuverlässigkeit, Zyklusoptimierung und Inline-Qualitätskontrolle OEE-Werte von über 98% zu erreichen, stellt einen wichtigen Maßstab für die Branche dar und zeigt, dass die Lasermarkierung nicht nur ein Qualitätsprozess, sondern auch ein Faktor für die industrielle Wettbewerbsfähigkeit sein kann.
