Nebeleffekt bei Degating-Lasern für die Automobilbeleuchtung

In der Automobilbeleuchtungsindustrie, wo Ästhetik und Funktionalität in optischen Komponenten mit Millimeterpräzision zusammenkommen, stellt jede Oberflächenunvollkommenheit einen potenziellen Qualitätsmangel dar. Zu den heimtückischsten Herausforderungen, mit denen sich Prozessingenieure bei der Implementierung des Laserentgratens konfrontiert sehen, gehört der so genannte ‘Foggy-Effekt’: ein undurchsichtiger Lichthof, der mit bloßem Auge in der Anfangsphase kaum wahrnehmbar ist und die optische Transparenz und das ästhetische Erscheinungsbild von transparenten oder transluzenten Kunststoffen beeinträchtigen kann. Hinter diesem scheinbar nebensächlichen Phänomen verbirgt sich in Wirklichkeit eine technische Komplexität, die multidisziplinäre Fähigkeiten und fortschrittliche technische Lösungen erfordert, um dauerhaft gelöst zu werden.

Die heimtückische Natur des Nebeleffekts

Der Nebeleffekt manifestiert sich als diffuser Oberflächentrübungseffekt über der Laserabtragszone, der durch die Rekondensation von Dämpfen und Submikronpartikeln entsteht, die während des Abtragsprozesses des Injektionsgatters entstehen. Im Gegensatz zu anderen offensichtlichen Prozessfehlern hat dieses Phänomen Eigenschaften, die es für Qualitätsabteilungen besonders problematisch machen:

• Zeitliche Progression: Die Wirkung kann sich in den Minuten nach der Verarbeitung verstärken, wenn sich die Restdämpfe auf noch heißen Oberflächen absetzen.
• Geometrische Variabilität: Die Intensität der Trübung hängt von der dreidimensionalen Konformation der Komponente und der Position des Gates im Verhältnis zu den optischen Hohlräumen ab
• Materialabhängigkeit: Polycarbonat, PMMA und transparente Polymermischungen reagieren unterschiedlich auf die Rekondensation, mit unterschiedlichen Schwellenwerten der Kritikalität
• Beeinträchtigung nachfolgender Behandlungen: Jegliche Beschichtung oder Lackierung kann den Defekt optisch verstärken, so dass er erst im Nachhinein sichtbar wird.

Der Hauptkritikpunkt ist, dass dieser Lichtschein genau die Eigenschaften beeinträchtigt, für die die Komponenten hergestellt werden: kontrollierte Lichtdurchlässigkeit und das von der modernen Automobilindustrie geforderte hochwertige Aussehen.

Mechanismen der Bildung: Physik der Ablation und Fluiddynamik

Um den Foggy-Effekt zu verstehen, ist eine Analyse der physikalischen Phänomene erforderlich, die bei der Laser-Materie-Interaktion während der Degatierung auftreten. Wenn der Laserstrahl auf das polymere Gate-Material auftrifft, wird die Energie in einem begrenzten Volumen absorbiert, was zu einer schnellen Phasenumwandlung führt:

1. Hochtemperatur-Polymerdämpfe (300-600°C), die fragmentierte Molekülketten enthalten
2. Ultrafeine Partikel mit einer typischen Größe zwischen 0,1 und 10 Mikrometern, bestehend aus Kohlenstoffresten und Oligomeren
3. Konvektive Schockwellen, die das abgetragene Material in alle Richtungen ausbreiten

In Ermangelung eines effektiven Auffangsystems folgen diese Ablationsprodukte den durch die Ablation bestimmten Bahnen:

• Natürliche Konvektionsströme, die durch das thermische Gefälle zwischen dem Verarbeitungsbereich und seiner Umgebung entstehen
• Rückspuldruck aufgrund der schnellen Ausdehnung des verdampften Materials
• Geometrie des Bauteils, die Bereiche der Rezirkulation oder Stagnation des Luftstroms erzeugen kann

Der Nebeleffekt tritt auf, wenn Partikel und Dämpfe auf benachbarte optische Oberflächen transportiert werden und sich dort durch thermische Kondensation oder elektrostatische Ablagerung ablagern, bevor das Absaugsystem sie effektiv erfassen kann. Die noch warmen Oberflächen begünstigen die Bildung eines dünnen, aber hartnäckigen Molekularfilms, der den Brechungsindex der Oberfläche verändert.

Traditionelle Ansätze und ihre Beschränkungen

Frühe Versuche, den Foggy-Effekt abzuschwächen, konzentrierten sich auf empirische Lösungen, die zwar teilweise Verbesserungen brachten, das Problem aber nicht an der Wurzel packten:

Erhöhung der Saugleistung: Die einfache Erhöhung des Volumenstroms des Staubsaugers erzeugt turbulente Strömungen, die paradoxerweise die Partikel in Richtung der kritischen Bereiche treiben können, anstatt sie von dort wegzuziehen. Das Fehlen einer kontrollierten Richtwirkung macht diese Lösung für komplexe Geometrien unwirksam.

Abstand zwischen Düsen und Komponenten: Wenn Sie die Saugdüse vom Verarbeitungsbereich wegbewegen, verringert sich die Aufnahmeeffizienz genau an dem Punkt, an dem die Konzentration der Verunreinigungen am höchsten ist, wodurch das Problem verlagert wird, ohne es zu lösen.

Änderungen an den Laserparametern: Eine Verringerung der Leistung oder eine Erhöhung der Scangeschwindigkeit, um die Dampferzeugung zu begrenzen, beeinträchtigt die Effizienz der Entgasung selbst und birgt das Risiko einer unvollständigen Gate-Entfernung oder der Bildung von geschmolzenen Polymerrückständen.

Nachbearbeitende Oberflächenbehandlungen: Nachfolgende chemische oder mechanische Reinigungsprozesse führen zu zusätzlichen Schritten, die die Betriebskosten erhöhen und das Risiko einer Beschädigung der empfindlichen optischen Oberflächen bergen.

Diese Ansätze weisen eine grundlegende Einschränkung auf: Sie befassen sich mit den Auswirkungen, ohne die fluiddynamischen Ursachen zu berücksichtigen, die den Transport von Feinstaub in der Verarbeitungszone bestimmen.

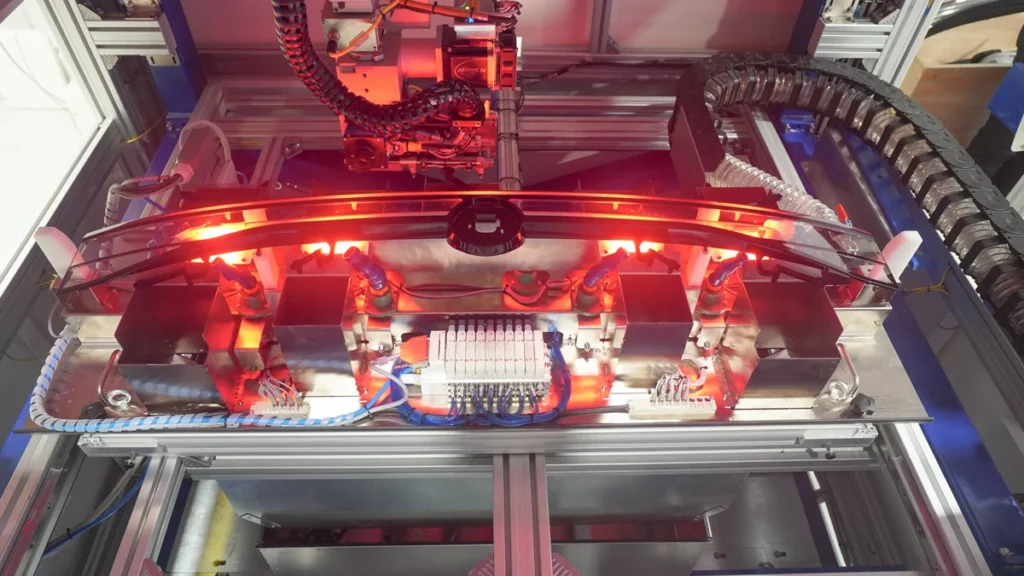

Die technische Lösung: CFD-Design von Ansaugsystemen

Die bedeutendste technologische Entwicklung bei der Lösung des Nebeleffekts ist die Anwendung von Computational Fluid Dynamics (CFD) bei der Entwicklung von Absaugsystemen, die in Laser-Entschichtungsstationen integriert sind. Dieser Ansatz verwandelt ein Problem, das traditionell durch empirische Versuche gelöst wurde, in einen quantifizierbaren und optimierbaren technischen Prozess.

Fluiddynamische Prozessmodellierung

Die CFD-Simulation ermöglicht es, die Luftströme in der Bearbeitungszone virtuell darzustellen und dabei zu berücksichtigen:

• Echte Komponentengeometrie, die aus 3D-CAD-Modellen importiert wird, einschließlich aller Hohlräume, Rippen und Hinterschneidungen, die die Strömungsmuster beeinflussen
• Merkmale der Saugdüse: Durchmesser, Form, Winkel und Abstand zur Arbeitsfläche
• Position und Ausrichtung des Tores in Bezug auf bevorzugte Luftstromwege
• Randbedingungen: Ansaugvolumenstrom, Umgebungstemperatur, Vorhandensein von Sekundärluftströmen

Die CFD-Software löst numerisch die Navier-Stokes-Gleichungen, die die Flüssigkeitsbewegung steuern, und erstellt dreidimensionale Karten:

• Fließgeschwindigkeit: Identifizierung von Stagnationszonen, in denen sich Feinstaub ansammelt
• Lokaler Druck: Hervorhebung von Gradienten, die Dämpfe an kritische Oberflächen drücken können
• Partikeltrajektorien: Simulation des tatsächlichen Weges der Schadstoffe von der Quelle bis zum Einlass oder den Oberflächen der Komponenten

Datengesteuerte geometrische Optimierung

Die Simulationsergebnisse ermöglichen die Entwicklung von maßgeschneiderten Ansaugsystemen, die eine effiziente, gerichtete Abscheidung von Feinstaub gewährleisten. Zu den Schlüsselelementen der Optimierung gehören:

Düsenkonfiguration: Die Simulation identifiziert optimale Winkel und Abstände, um eine konvergente laminare Strömung zu erzeugen, die Ablationsprodukte abfängt, bevor sie benachbarte optische Oberflächen erreichen können. In einigen Fällen sind für besonders komplexe Geometrien Mehrfachdüsenkonfigurationen mit koordinierten Strömungen erforderlich.

Intelligente Gelenke: Bei Komponenten mit mehreren Degorgationszonen in winkelmäßig unterschiedlichen Positionen ermöglichen steuerbare flexible Gelenke eine dynamische Neuausrichtung der Absaugung, wobei die durch CFD ermittelte optimale Ausrichtung stets beibehalten wird.

Förderergeometrien: Speziell konstruierte Kanäle und Plenumsbereiche reduzieren Druckverluste und sorgen für eine hohe Fließgeschwindigkeit genau dort, wo sie benötigt wird. So werden Rezirkulationsphänomene vermieden, die Verunreinigungen wieder in den Arbeitsbereich einbringen könnten.

Integration mit den Prozessparametern: Der Absaugdurchsatz wird mit den Laserparametern (Leistung, Geschwindigkeit) synchronisiert, wobei er in den Phasen des maximalen Abtrags erhöht und moduliert wird, um eine übermäßige Abkühlung zu vermeiden, die die Qualität des Schnitts beeinträchtigen könnte.

Experimentelle Validierung und Iteration

Der CFD-Ansatz ist nicht auf die theoretische Entwurfsphase beschränkt. Die Methodik umfasst:

1. Schnelles Prototyping von optimierten Absaugkomponenten durch 3D-Druck oder CNC-Bearbeitung
2. Prozesstests an echten Proben mit optischer Inspektion und Lichttransmissionsmessungen zur Quantifizierung der Verbesserung
3. Iterative Verfeinerung: Experimentelle Ergebnisse fließen in neue Simulationen ein, um sich der endgültigen Konfiguration anzunähern

Dieser Design-Zyklus verkürzt die Einrichtungszeit im Vergleich zu herkömmlichen empirischen Ansätzen drastisch und macht aus wochenlangen Versuchen und Fehlern Tage mit datengesteuertem Engineering.

Zukunftsperspektiven: Auf dem Weg zur angewandten künstlichen Intelligenz

Die technologische Entwicklung auf dem Gebiet der Laserentgasung für die Automobilbeleuchtung geht hin zu immer ausgefeilteren Lösungen, die CFD-Modelle mit Algorithmen des maschinellen Lernens integrieren. Die in der Entwicklung befindlichen Systeme verwenden neuronale Netze, die auf Datensätzen von fluiddynamischen Simulationen trainiert wurden, um optimale Ansaugkonfigurationen in Echtzeit vorherzusagen, wenn sich die Betriebsbedingungen ändern, und passen die Durchflussraten und die Positionierung der Düsen dynamisch an.

Gleichzeitig ermöglicht die Integration mit Bildverarbeitungssystemen die Online-Überwachung auf Spuren von Nebeleffekten und die Implementierung von Feedback-Kontrollschleifen, die die Absaugparameter automatisch korrigieren und so eine gleichbleibende Qualität auch bei Prozessdrift oder Schwankungen bei den verwendeten Polymermaterialien gewährleisten.
