In derAutomobilbeleuchtungsindustrie ist die selektive Entfernung von Schutz- und Funktionsschichten ein kritischer Schritt im Produktionsprozess. Die Laserentschichtung hat sich als die zuverlässigste Lösung zur Gewährleistung von Präzision, Wiederholbarkeit und Qualität bei optischen Komponenten für immer komplexere und leistungsfähigere optische Baugruppen etabliert.
Die kontrollierte Laserablation ermöglicht es, Lackschichten, reflektierende Beschichtungen oder Schutzmaterialien zu entfernen, ohne das darunter liegende Substrat zu beeinträchtigen. Dies ist eine wichtige Voraussetzung für die Bearbeitung von Polycarbonat, PMMA oder Verbundwerkstoffen, die in modernen Automobilleuchten verwendet werden. Die technische Herausforderung besteht darin, Parameter wie Fluenz, Wiederholrate und Scangeschwindigkeit so zu kalibrieren, dass ein vollständiger und gleichmäßiger Abtrag erreicht und gleichzeitig thermische Schäden oder Mikrobrüche vermieden werden, die die optische Leistung des fertigen Bauteils beeinträchtigen könnten.
Warum die Entschichtung in der Automobilindustrie notwendig ist

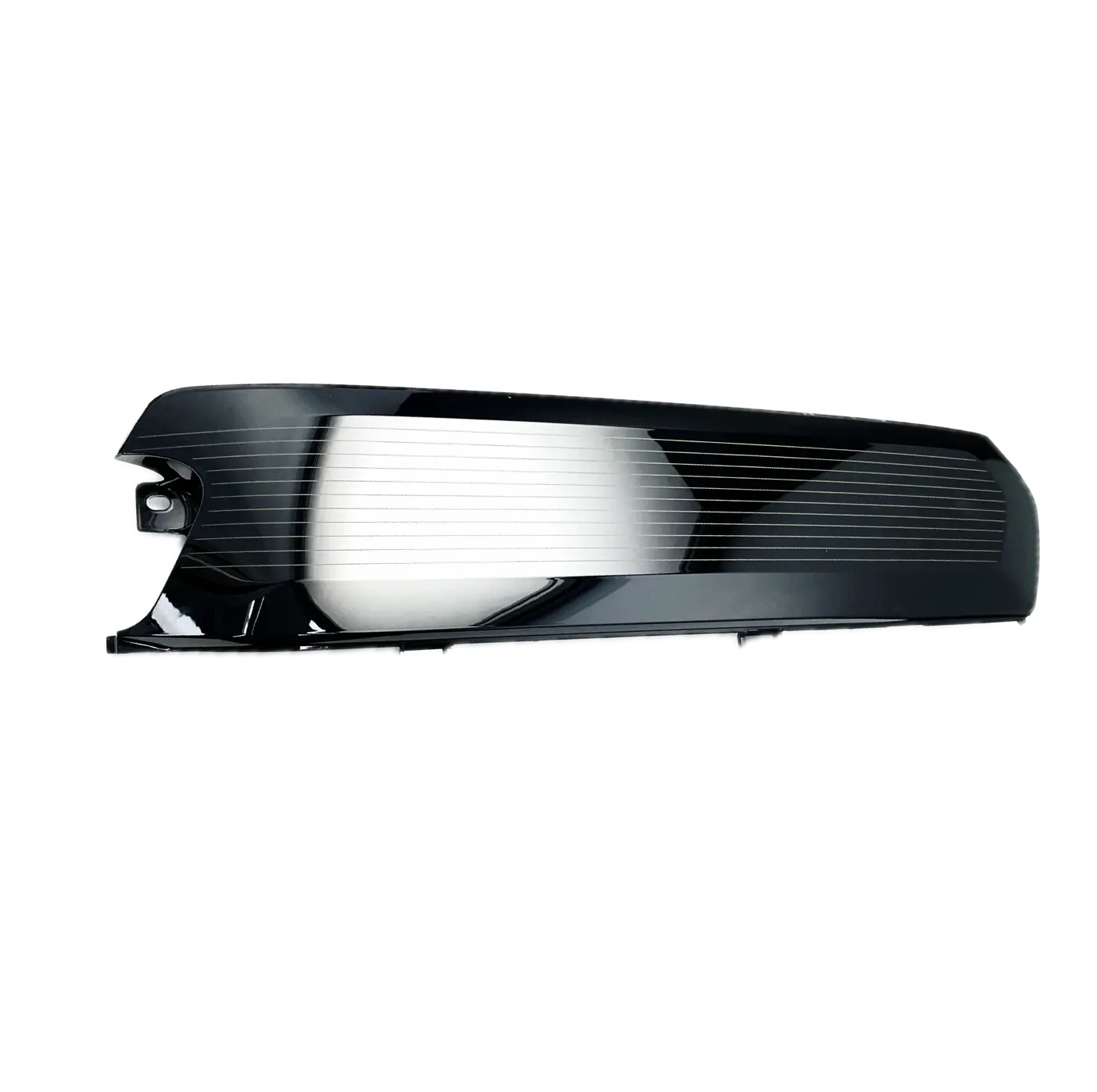

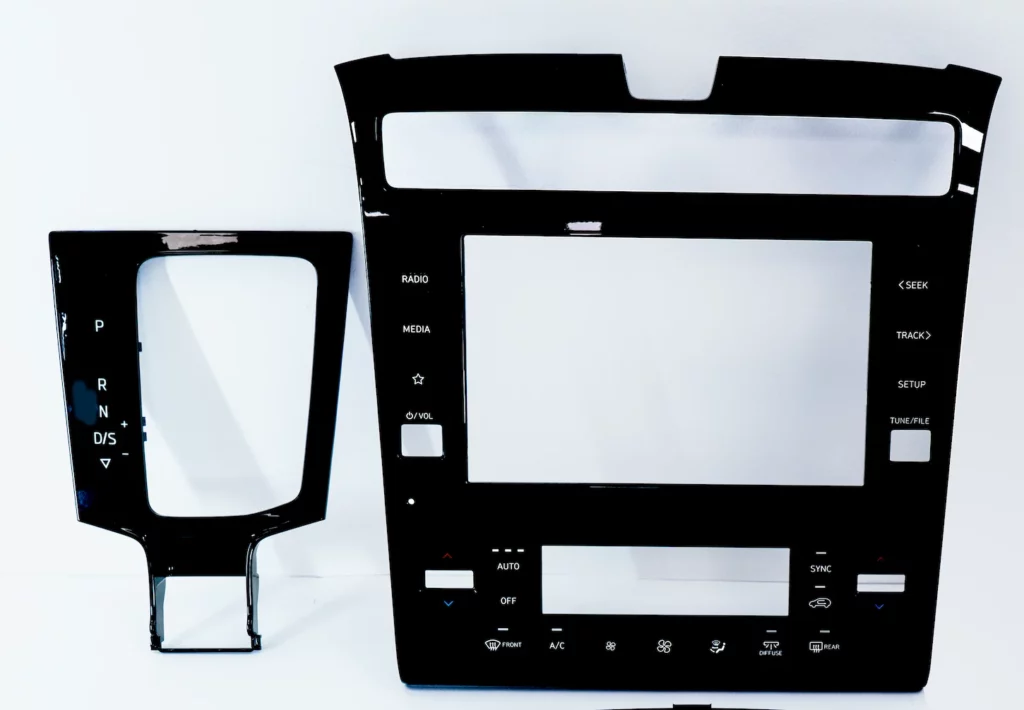

Das selektive Entfernen von Beschichtungen bei Beleuchtungskomponenten für Kraftfahrzeuge erfüllt mehrere technische und produktionstechnische Anforderungen. Zum einen erfordern viele moderne Beleuchtungsbaugruppen die Schaffung transparenter Zonen innerhalb ansonsten beschichteter Oberflächen, um Licht durch bestimmte Bereiche hindurchzulassen oder um komplexe ästhetische und funktionale Effekte zu erzielen. Die aktuellen Sicherheitsvorschriften für Kraftfahrzeuge schreiben außerdem äußerst strenge geometrische Toleranzen für optische Oberflächen vor, die nur durch kontrollierte Abtragsverfahren gewährleistet werden können.
Ein zweiter Aspekt betrifft die Oberflächenvorbereitung für die anschließende Montage. In vielen Fällen müssen Schutzbeschichtungen, die bei Zwischenbearbeitungsschritten aufgebracht wurden, in Bereichen entfernt werden, die zum Laserschweißen, Kleben oder Überdrucken bestimmt sind. Die Präzision der Laserentschichtung macht eine komplexe Maskierung überflüssig und reduziert die Zykluszeiten im Vergleich zu herkömmlichen chemischen oder mechanischen Verfahren drastisch.
Darüber hinaus hat die Entwicklung hin zu adaptiven Beleuchtungssystemen und multifunktionalen optischen Baugruppen zu immer komplexeren Geometrien mit klaren Übergangszonen zwischen beschichteten und unbeschichteten Bereichen geführt. Nur ein Laserverfahren kann definierte Kanten mit Toleranzen im Zehntelmillimeterbereich garantieren und gleichzeitig die optische Integrität der angrenzenden Oberflächen erhalten.
MOPA- und Pikosekunden-Lasertechnologien: Welche ist die richtige Wahl für den Beschichtungsabtrag?
Die Wahl der Laserquelle ist der erste kritische Parameter für einen effektiven Entschichtungsprozess. MOPA-Quellen (Master Oscillator Power Amplifier) bieten eine unabhängige Kontrolle über die Wiederholfrequenz und die Pulsdauer, so dass die Energieübertragung je nach dem zu entfernenden Material optimiert werden kann. Bei organischen Beschichtungen oder Farben ermöglichen Impulse im Bereich von 10-200 ns einen effizienten Abtrag bei hohen Prozessgeschwindigkeiten und halten gleichzeitig die Wärmeentwicklung unter Kontrolle.
Bei der Arbeit an reflektierenden Metallbeschichtungen oder dielektrischen Multilayern sind Pikosekundenquellen die bevorzugte Lösung. Bei Pulsdauern in der Größenordnung von 10-15 ps findet die Laser-Materie-Interaktion im nicht-thermischen Bereich statt: Die Energie wird so schnell deponiert, dass das Material durch direkte Sublimation abgetragen wird, bevor die Wärme in das umgebende Substrat diffundieren kann. Dieser Ansatz eliminiert praktisch die wärmebeeinflussten Zonen (HAZ) und ermöglicht die Bearbeitung sehr dünner Beschichtungen oder wärmeempfindlicher Substrate ohne das Risiko einer Beschädigung.
Die Wahl zwischen MOPA und Pikosekunden hängt daher von der Art der Beschichtung, der abzutragenden Schichtdicke und den erforderlichen Qualitätsanforderungen ab. In vielen Automobilwerken sind Hybridkonfigurationen anzutreffen, bei denen ein und dieselbe Maschine je nach dem zu bearbeitenden Bauteil mit unterschiedlichen Quellen bestückt werden kann, was eine maximale Produktionsflexibilität ermöglicht.
3-Achsen-Köpfe für erweiterte Arbeitsbereiche: Präzision ohne Kompromisse
Eine der komplexesten Herausforderungen bei der Entschichtung großer Automobilkomponenten ist die Aufrechterhaltung der Präzision über große Arbeitsbereiche in der Größenordnung von einem Quadratmeter. Herkömmliche galvanometrische Köpfe erreichen Felder von etwa 300-500 mm und zwingen zu Lösungen mit mechanischer Handhabung des Teils oder des Laserkopfes. Diese Konfigurationen führen jedoch zu Kopplungspunkten zwischen verschiedenen Bearbeitungszonen, was zu sichtbaren Diskontinuitäten bei kontinuierlichen Designs oder Unregelmäßigkeiten bei Überlappungen führt.
3-Achsen-Köpfe sind die technologische Antwort auf diese Einschränkung. Diese Systeme arbeiten mit dynamischen Optiken, die Laserstrahlabweichungen über sehr große Felder vorkompensieren und eine nahezu konstante Punktgröße und -qualität über den gesamten Arbeitsbereich gewährleisten. Ein 3-Achsen-Kopf kann mit einem festen Kopf Felder von 1000×1000 mm abdecken, wodurch Kopplungsprobleme vollständig beseitigt werden und eine perfekte Kontinuität auf Zeichnungen, die das gesamte Bauteil durchziehen, gewährleistet wird.
Der Vorteil zeigt sich, wenn komplexe Muster oder selektive Abtragungen an großen Laternen realisiert werden müssen: Der gesamte Bearbeitungsprozess erfolgt ohne Unterbrechung, mit hohen Abtastgeschwindigkeiten und absoluter Wiederholgenauigkeit. Die Positioniergenauigkeit liegt im Bereich von ±20 μm über das gesamte Feld, ein Genauigkeitsniveau, das mit mehrachsigen mechanischen Systemen nicht erreicht werden kann. Darüber hinaus werden durch das Fehlen beweglicher Teile die Wartungskosten drastisch gesenkt und die Rüstzeiten zwischen verschiedenen Bearbeitungsvorgängen entfallen.
Systeme zur kontinuierlichen Leistungsmessung: garantierte Prozessstabilität
Ein Aspekt, der bei Laserabtragsprozessen oft unterschätzt wird, ist die Stabilität der abgegebenen Leistung im Laufe der Zeit. Laserquellen, so zuverlässig sie auch sein mögen, können aufgrund der Alterung des aktiven Mediums, thermischer Schwankungen oder der fortschreitenden Verschlechterung der Fokussieroptik Leistungsschwankungen unterliegen. Selbst geringfügige Schwankungen in der Größenordnung von 3-5% können zu sichtbaren Defekten führen: unvollständig abgetragene Bereiche oder, im Gegenteil, Schäden am Substrat aufgrund von Überbelichtung.
In den Bearbeitungskopf integrierte Systeme zur kontinuierlichen Leistungsmessung überwachen die Laserstrahlleistung in Echtzeit und führen automatische Korrekturen durch, um die Prozessparameter konstant zu halten. Ein Strahlteiler lenkt einen kleinen Prozentsatz des Strahls zu einem kalibrierten Sensor um, der die momentane Leistung misst, indem er sie mit dem eingestellten Zielwert vergleicht. Wenn eine Abweichung festgestellt wird, greift das Kontrollsystem automatisch ein, indem es den Quellenstrom oder das Tastverhältnis der Pulse anpasst.
Diese geschlossene Kontrollstrategie stellt sicher, dass jedes bearbeitete Bauteil genau die gleiche Energiedosis erhält, unabhängig davon, wann es während der Produktion bearbeitet wird. Für die Automobilproduktion mit hohen Stückzahlen, bei der Rückverfolgbarkeit und Wiederholbarkeit Zertifizierungsanforderungen sind, wird die kontinuierliche Leistungsmessung zu einem unverzichtbaren Werkzeug, um die Prozessfähigkeit (Cpk) innerhalb der von den Herstellern geforderten Grenzen zu halten.
Darüber hinaus ermöglichen diese Systeme eine frühzeitige Erkennung von Anomalien oder einer Verschlechterung der Optik und lösen Warnmeldungen zur vorbeugenden Wartung aus, bevor es zu Produktionsausfällen kommt. Die Korrelation zwischen der gemessenen Leistung und der Abtragsqualität kann für eine kontinuierliche Prozessoptimierung genutzt werden, indem validierte Prozesskurven erstellt und die ursprünglich angewendeten Sicherheitsmargen schrittweise reduziert werden.
Prozessparameter und Optimierung für Automobillacke
Die Optimierung eines Laserentschichtungsprozesses erfordert die Kalibrierung mehrerer voneinander abhängiger Parameter. Die
Die Wiederholfrequenz hat direkten Einfluss auf die Produktivität: hohe Frequenzen (in der Größenordnung von 100-500 kHz für MOPA, bis zu 1 MHz für Pikosekunden) ermöglichen höhere Scangeschwindigkeiten. Zu hohe Frequenzen können jedoch zu einer lokalen Wärmeentwicklung führen, insbesondere bei thermoplastischen Materialien. Die optimale Wahl hängt daher von der Balance zwischen Prozessgeschwindigkeit und erforderlicher Oberflächenqualität ab.

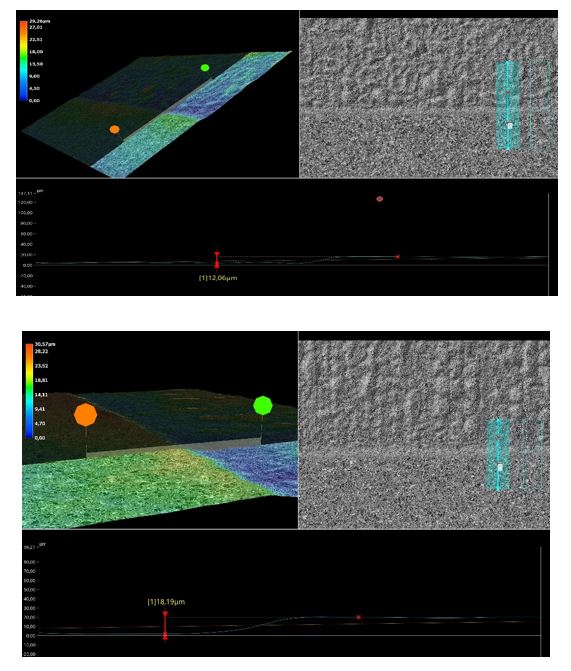

Der Scanabstand (Abstand zwischen aufeinanderfolgenden Durchgängen) bestimmt die Überlappung zwischen aufeinanderfolgenden Laserspuren. Eine Überlappung von 50-70% gewährleistet einen gleichmäßigen Abtrag, aber zu hohe Werte erhöhen unnötig die Zykluszeit. Für kritische Anwendungen, bei denen die Oberflächenrauhigkeit nach dem Abtrag unter den strengen Spezifikationen bleiben muss, werden Mehrdurchlaufstrategien mit geringerem Abstand und moderater Fluenz eingesetzt.
Die Scangeschwindigkeit vervollständigt das Bild der grundlegenden Parameter, denn sie bestimmt die Interaktionszeit zwischen Strahl und Material. Typische Geschwindigkeiten für die Entschichtung von Automobilen liegen zwischen 500 und 3000 mm/s, wobei es je nach verwendeter Lasertechnologie und der zu entfernenden Schichtdicke erhebliche Abweichungen gibt.
Qualitätskontrolle und Prozessvalidierung
In der Automobilindustrie muss jeder Prozess nach strengen Standards validiert werden. Die Laserentschichtung bildet da keine Ausnahme: Die Hersteller verlangen einen objektiven Nachweis der Prozessfähigkeit, eine vollständige Dokumentation der Parameter und Rückverfolgbarkeitssysteme, die jede Komponente mit den Verarbeitungsdaten verknüpfen.
Die Integration von Bildverarbeitungssystemen zur Nachbearbeitung ermöglicht die automatische Überprüfung der Vollständigkeit des Abtrags und die Identifizierung von Beschichtungsrückständen oder Oberflächenanomalien. Bildverarbeitungsalgorithmen analysieren den Kontrast, die Gleichmäßigkeit und die geometrische Übereinstimmung mit der Referenz-CAD-Zeichnung und sortieren nicht konforme Komponenten automatisch aus.
Für transparente oder halbtransparente Beschichtungen, bei denen eine Sichtprüfung nicht ausreicht, werden Techniken der Laser-induzierten Durchbruchsspektroskopie (LIBS) oder spektrale Reflexionsmessungen eingesetzt, die Materialrückstände mit Dicken im Mikrometerbereich erkennen können. Diese Systeme werden in die Produktionslinie integriert, um eine 100%ige Inspektion zu ermöglichen und eine fehlerfreie Produktion zu garantieren.
Die Prozessdokumentation umfasst Qualifikationskurven, die die Laserparameter mit den Ergebnismerkmalen (Rauheit, Vollständigkeit des Abtrags, Abwesenheit von Beschädigungen) korrelieren und im Falle von Prozessabweichungen schnelle Korrekturmaßnahmen ermöglichen. Die Integration mit MES-Systemen (Manufacturing Execution System) gewährleistet die vollständige Rückverfolgbarkeit gemäß den Vorschriften der IATF 16949.
Wettbewerbsvorteile der Laserentschichtung gegenüber traditionellen Methoden
Im Vergleich zu chemischen Verfahren zur Entfernung von Beschichtungen entfällt beim Laserabtragen die Verwendung von Lösungsmitteln, was die Umweltbelastung und die Kosten für das Sondermüllmanagement reduziert. Es gibt keine Einschränkungen in Bezug auf die chemische Kompatibilität zwischen Lösungsmittel und Substrat, und die Prozesszeiten werden von mehreren zehn Minuten auf wenige Sekunden pro Bauteil reduziert.
Im Vergleich zu mechanischen Methoden wie Sandstrahlen oder Abschleifen bietet der Laser absolute Selektivität: nur die programmierten Bereiche werden bearbeitet, ohne das Risiko einer versehentlichen Beschädigung. Da es keinen Kontakt gibt, werden Werkzeugverschleiß und Partikelkontamination vermieden, zwei kritische Aspekte für optische Präzisionskomponenten.
Die Flexibilität bei der Programmierung ist ein weiterer strategischer Vorteil: Zeichnungsänderungen oder kundenspezifische Anpassungen werden durch einfache Modifizierung der CAD-Datei umgesetzt, ohne dass in spezielle Vorrichtungen, Werkzeuge oder Spannmittel investiert werden muss. Dieser Aspekt ist in einem Automobilmarkt, der zunehmend auf eine diversifizierte Produktion und geringere Stückzahlen ausgerichtet ist, von entscheidender Bedeutung.
Anwendungslabor: Tests und Validierung vor der Industrialisierung
Vor der Implementierung eines Laserentschichtungsverfahrens in die Produktion ist die Test- und Validierungsphase von entscheidender Bedeutung, um die optimalen Parameter zu ermitteln und kostspielige Fehler beim Scale-up zu vermeiden. Die Verfügbarkeit eines gut ausgestatteten Anwendungslabors ermöglicht es, verschiedene Technologiekonfigurationen zu testen, Ergebnisse zu vergleichen und eine solide Wissensbasis für den industriellen Prozess aufzubauen.
Unser Anwendungslabor verfügt über mehr als 30 Laserquellen verschiedener Typen (Faser, MOPA, Pikosekunde, Femtosekunde, CO₂, UV), die es uns ermöglichen, zu bewerten, welche Technologie die besten Ergebnisse für jede spezifische Schicht-Substrat-Kombination bietet. Das Vorhandensein von 3-Achsen-Köpfen mit Arbeitsbereichen von bis zu 1000×1000 mm ermöglicht es, genau die Betriebsbedingungen zu replizieren, die in der Produktion anzutreffen sind, um die Machbarkeit an realen Komponenten in Originalgröße zu überprüfen.
Zur qualitativen Charakterisierung der Ergebnisse verfügt das Labor über ein Spektralphotometer, das die optischen Eigenschaften der behandelten Oberflächen analysiert und prüft, ob der Abtrag die Durchlässigkeit oder die Reflexion in den angrenzenden Bereichen nicht verändert hat. Dieses Instrument ist besonders wertvoll, wenn Sie an transparenten oder halbtransparenten Komponenten arbeiten, bei denen selbst minimale Oberflächenveränderungen die Leistung der optischen Einheit beeinträchtigen können.
Die Labortestphase ermöglicht die Erstellung einer vollständigen Versuchsplanung (DoE), die den Einfluss jedes Parameters auf die Endqualität abbildet und das optimale Prozessfenster identifiziert. Die während dieser Tests hergestellten Proben können beschleunigten Alterungstests, Haftungstests und mikroskopischen Analysen unterzogen werden und liefern so alle für die Qualifizierung bei den Automobilherstellern erforderlichen Nachweise.
Diese frühzeitige Test- und Validierungsmöglichkeit reduziert die Einrichtungszeit von Industrieanlagen drastisch und minimiert das Risiko von Konformitätsfehlern während der Hochlaufphasen der Produktion. Der Technologietransfer vom Labor in die Produktion erfolgt daher mit bereits optimierten und validierten Parametern, wodurch die Markteinführung beschleunigt und die erforderliche Qualität von Anfang an gewährleistet wird.
