In der Hydraulikindustrie – Hersteller von Ventilen, Pumpen, Filtern und Zylindern – ist die Kennzeichnung von Komponenten fast nie die erste Wahl. Die Oberflächen sind oft gewölbt, verchromt, geölt oder so groß, dass es unpraktisch ist, das fertige Produkt an der Maschine zu befestigen. Die gebräuchlichste Lösung für alle, die ein paar Dutzend bis mehrere tausend Teile pro Tag produzieren, ist die Markierung einer Stahl- oder Aluminiumplatte, die dann auf den Produktkörper aufgebracht wird. Das ist ein gelungener technischer Kompromiss: Sie trennen den Kennzeichnungsprozess von der Montagelinie, standardisieren das Substrat und erzielen eine wiederholbare und lesbare Teilekennzeichnung, selbst nach dem Lackieren oder dem Kontakt mit Hydraulikflüssigkeiten.
Wenn Sie sich jedoch mit den Einzelheiten eines Projekts zur hydraulischen Kennzeichnung von Blechen befassen, werden Sie schnell feststellen, dass der wahre Engpass weder der Laser noch das Bestückungssystem oder die Anzahl der Lader ist: Es ist die Software, die verwaltet, was, auf welchem Blech, zu welchem Zeitpunkt und für welchen Produktionsauftrag gekennzeichnet werden soll. Hier entscheidet sich unserer Erfahrung nach, ob das System zu einem produktiven Aktivposten oder zu einer nicht ausgelasteten Maschine wird.
Der Kontext: Jeden Tag andere Teller aus derselben Maschine

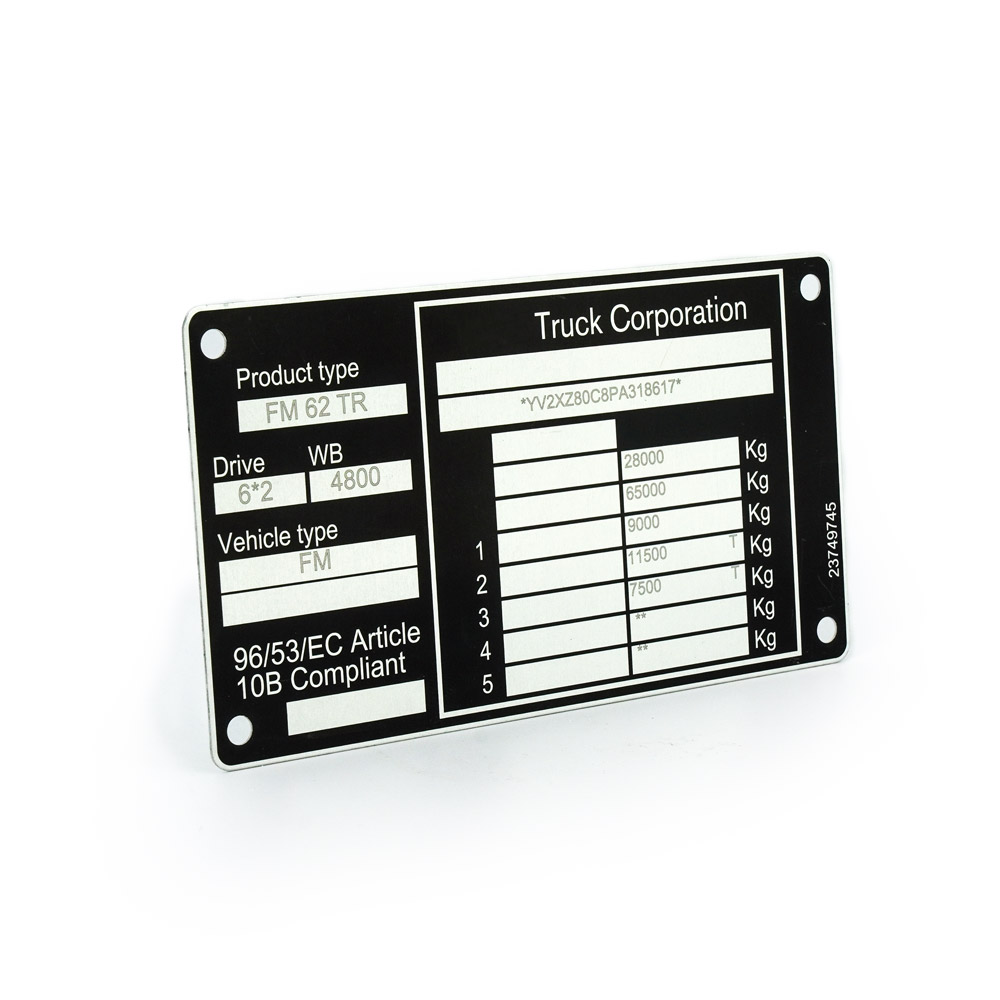

Ein typischer Hydraulikhersteller verwaltet Kataloge mit Hunderten von Produktcodes. Ein Wegeventil, ein Druckminderer und ein Hydraulikfilter haben Typenschilder mit unterschiedlichem Layout, unterschiedlichem Inhalt und unterschiedlichen Markennamen, sogar innerhalb desselben Unternehmens. Das Typenschild enthält in der Regel die Teilenummer, die Seriennummer, die Charge, das Herstellungsdatum, die Druckstufe, die Durchflussmenge, die CE-Kennzeichnung, eventuelle ATEX- oder PED-Symbole, eine Data Matrix für die Rückverfolgbarkeit und – fast immer – das Markenlogo. Bei einer Änderung des Produktionsauftrags ändert sich das Layout, bei einer Änderung der Charge ändern sich die alphanumerischen Daten und bei einer Änderung der Bestimmungslinie können sich die gekennzeichneten gesetzlichen Anforderungen ändern.
Wenn der Bediener all dies manuell erledigen muss – jedes Mal die richtige Kennzeichnungsdatei laden und variable Daten eintippen – bedeutet dies, dass ein Unternehmen, das mit Vorschriften wie der PED-Richtlinie 2014/68/EU oder internen Rückverfolgbarkeitsstandards aus der Automobilindustrie arbeitet, ein inakzeptables Fehlerrisiko in Kauf nimmt. Die richtige technische Antwort ist die Automatisierung des Datenflusses zwischen dem Verwaltungssystem und der Kennzeichnungsmaschine.
Tag Marker: eine Anwendungsschicht zwischen ERP/MES und Marker

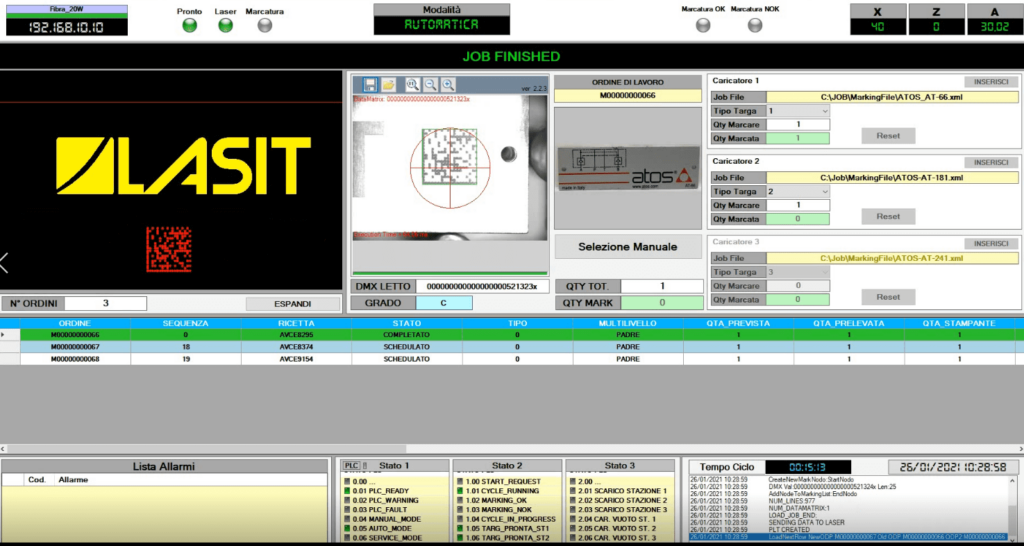

Tag Marker ist die Schnittstellensoftware, die wir auf den speziellen Markiermaschinen von LASIT installieren – von der einfachen Konfiguration mit einem Lader bis hin zu Systemen mit vier Ladern und geordneter Entladung. Sie fungiert als Anwendungsschicht zwischen der Kennzeichnungssoftware (FlyCAD) und dem Informationssystem des Kunden, sei es ein ERP (SAP, Microsoft Dynamics, proprietäre Managementsysteme), ein MES, ein Linienüberwachungssystem oder eine einfache Abteilungsdatenbank.
Das Funktionsprinzip basiert auf einer Boundary-Tabelle: eine gemeinsam genutzte Datenstruktur – CSV-Datei, Tabelle auf SQL Server, Ansicht auf Oracle, REST-Webservice, gelesen über OPC-UA -, in die das ERP den Arbeitsauftrag schreibt und aus der Tag Marker die Informationen liest, die zum Ausfüllen der Markierung erforderlich sind. Als Eingabe erhält die Software typischerweise den Produktionsauftrag, den Artikelcode, die Anzahl der zu produzierenden Schilder, das aufzurufende Layout und den Satz dynamischer Variablen (Seriennummer, Charge, Datum, Funktionsparameter). Am Ausgang werden die erfolgreiche Markierung, die Ergebnisse der Data-Matrix-Lesung über den integrierten Verifier, Fehlercodes und Produktionszähler zurückgegeben.
Diese Architektur löst drei kritische Probleme, die in der Branche immer wieder auftreten, auf einen Schlag:Eliminierung der manuellen Transkription, automatische Auswahl des richtigen Layouts auf der Grundlage der Teilenummer und Rückverfolgbarkeit des Prozesses – jede markierte Platte wird mit Zeitstempel, verwendeten Laserparametern, Bediener-ID und Referenzauftrag aufgezeichnet.
Was bedeutet “anpassbar” konkret?
Jede hydraulische Installation ist ein Fall für sich. Tag Marker ist kein Produkt von der Stange, sondern eine Plattform, die von unserer Software-Abteilung an die Spezifikationen des Kunden angepasst wird. In der Analysephase definieren wir typischerweise: Datenaustauschprotokoll (gemeinsames Dateisystem, SQL-Abfrage, API, MQTT), Zuordnungsregeln zwischen ERP-Feldern und Feldern des Marker-Layouts, Verhalten bei fehlenden Aufträgen in der Warteschlange, Verwaltung von Druckwarteschlangen mit mehreren Prioritäten, zu protokollierende Ereignisse, anzuzeigende KPIs.
Zum Thema KPIs werden häufig Kennzahlen wie markierte Platten pro Schicht, durchschnittliche Zykluszeit, DMC-Qualitätserkennungsrate unterhalb des Schwellenwerts (Referenz ISO/IEC 15415 oder AIM DPM-1-2006), Maschinenstillstandszeiten und deren Ursachen abgefragt. Diese Daten können an der Maschine abgerufen, als regelmäßige Berichte exportiert oder an das MES zurückgegeben werden, um die Dashboards der Anlage zu speisen.
Ein realistisches Anwendungsbeispiel
Ein europäischer Hersteller von Proportionalventilen muss täglich etwa 400 50×30 mm große Platten aus rostfreiem Stahl AISI 304 markieren, und zwar für 18 verschiedene Teilenummern. Typischer Aufbau: eine Markiermaschine mit doppeltem Belader und ordentlichem Entlader, FP 30W Faserlaser mit FFL160 Fokus, durchschnittliche Markierzeit 6 Sekunden pro Schild. Tag Marker liest alle 30 Sekunden eine vom MES eingespeiste SQL-Ansicht, entlädt die noch nicht verarbeiteten Zeilen, füllt dynamisch Teilenummer, Seriennummer, Data Matrix mit ID-Feld gemäß internem Standard und CE-Zeichen aus. Wenn die Kennzeichnung abgeschlossen ist, bewertet der integrierte Prüfer das DMC; wenn die Bewertung unter B fällt, wird das Etikett verworfen und das Ereignis protokolliert. Am Ende der Schicht wird ein automatischer PDF-Bericht auf dem Firmenserver hinterlegt.
Typische Fehler, die Sie in der Entwurfsphase vermeiden sollten
Die erste besteht darin, dass die Phase der Datenflussanalyse unterschätzt wird . Oft kommt der Kunde mit der Bitte ‘wir verbinden uns mit dem Managementsystem’, aber das Unternehmen verfügt noch nicht über ein Feld, das den Artikelcode in dem für das Layout erforderlichen Format anzeigt, oder das MES verwaltet die Seriennummer nicht. Dies muss mit der IT-Abteilung des Kunden geklärt werden, bevor der Auftrag erteilt wird.
Der zweite Fehler besteht darin, den Lader zu dimensionieren, ohne die Auftragsschwankungen zu berücksichtigen. Eine Maschine mit einem einzigen Lader ist für homogene Zyklen in Ordnung, wird aber zu einer Einschränkung, wenn die Aufträge mehrmals am Tag die Plattengröße ändern. In solchen Fällen ist ein Doppel- oder Vierfachlader die richtige Wahl.
Der dritte Fehler besteht darin, Software als Zubehör zu betrachten. In der Hydraulik, wo der Mehrwert des Markers fast immer aus seiner Integration in den Informationsprozess des Unternehmens entsteht, ist die Software der Teil, der über den Erfolg des Projekts entscheidet.
Zusammengefasst
Wenn Sie Ventile, Pumpen, Filter oder Hydraulikzylinder herstellen und die Kennzeichnung von Schildern mit variablem Inhalt in Verbindung mit Produktionsaufträgen verwalten müssen, ist die Wahl des Lasers und des Ladesystems nur der Ausgangspunkt. Der entscheidende Faktor ist der Grad der Integration zwischen der Kennzeichnungsmaschine und Ihrem ERP/MES. Eine in Bezug auf die Hardware korrekt konfigurierte Maschine mit einer generischen Softwareschnittstelle schöpft ihr Potenzial nicht aus. Umgekehrt arbeitet ein System mit einer gut konzipierten und auf die tatsächlichen Abläufe des Kunden abgestimmten Software autonom, reduziert Übertragungsfehler und liefert Prozessdaten, die für Qualität und Produktion genutzt werden können.
