Im Bereich der Gewehrherstellung ist die Rückverfolgbarkeit weit mehr als eine gesetzliche Vorschrift. Jedes Bauteil muss eindeutig, lesbar und dauerhaft identifiziert werden, während gleichzeitig eine punktgenaue Genauigkeit und die Einhaltung strenger Qualitätsstandards garantiert werden. Die Lasermarkierung hat sich als Referenztechnologie für diese Art von Anwendung etabliert, aber nicht alle auf dem Markt erhältlichen Lösungen sind in der Lage, die spezifischen Anforderungen eines so anspruchsvollen Sektors zu erfüllen.
Die Herausforderungen der Markierung in der Gewehrproduktion
Die Herstellung von Gewehren und deren Komponenten weist Merkmale auf, die die Lasermarkierung besonders komplex machen. Bei den zu beschriftenden Teilen handelt es sich oft um große zylindrische Komponenten wie Läufe, Trommeln und Receiver, die mehrere Markierungen auf gekrümmten Oberflächen und in verschiedenen Positionen erfordern. Schon die Geometrie der Komponenten macht es erforderlich, das Teil während des Markierungsvorgangs mit äußerster Präzision zu bewegen und dabei eine gleichbleibende Qualität des Ergebnisses auf der gesamten Oberfläche zu gewährleisten.
Hinzu kommt die Notwendigkeit, eine vollständige Rückverfolgbarkeit durch die Integration mit den Managementsystemen des Unternehmens zu gewährleisten. Es geht nicht einfach darum, einen Code auf die Metalloberfläche zu gravieren, sondern eine direkte Verbindung zwischen der physischen Komponente und ihrem digitalen Zwilling im ERP-System herzustellen. Jedes Gewehr muss vom Rohmaterial bis zum fertigen Produkt über alle Verarbeitungs- und Montagestufen hinweg rückverfolgbar sein.
Die sofortige Überprüfung der Markierungsqualität ist ein weiterer wichtiger Aspekt. In einer Branche, in der die Qualitätsstandards durch strenge Vorschriften definiert sind, reicht es nicht aus, zu markieren: Es muss auch in Echtzeit überprüft werden, ob das, was eingraviert wurde, tatsächlich lesbar ist und den Spezifikationen entspricht. Ein unleserlicher oder teilweise beeinträchtigter Code ist nicht akzeptabel und muss sofort erkannt werden, bevor das Bauteil in den Produktionszyklus übergeht.
TowerMark XYS: eine integrierte Lösung für komplexe Anforderungen

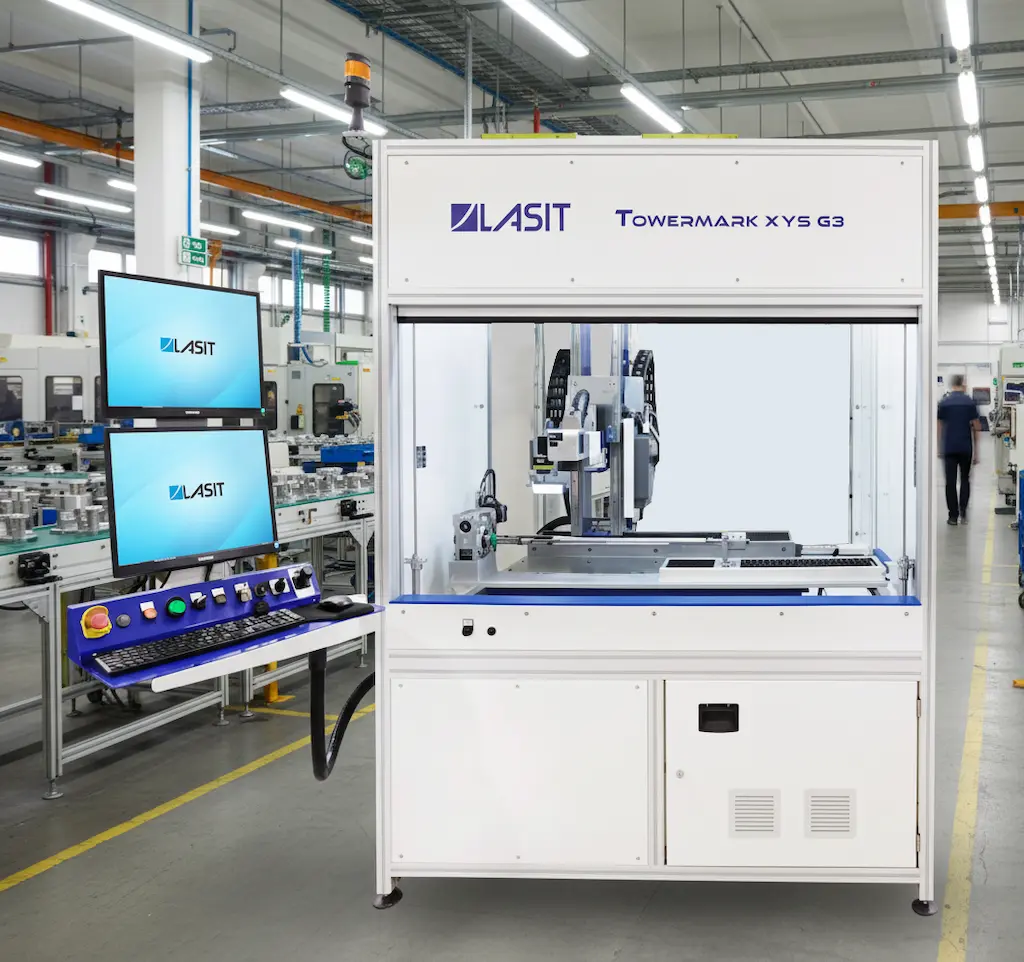

Das TowerMark XYS-System wurde genau für diese speziellen Herausforderungen entwickelt. Es handelt sich um eine modulare Laserbeschriftungsstation, die für die Bearbeitung großer Bauteile mit komplexen geometrischen Konfigurationen konzipiert wurde. Das Herzstück des Systems ist eine extrem steife Drei-Achsen-Struktur, die so dimensioniert ist, dass sie einen Arbeitsbereich von 800x200x600 mm abdeckt. Dank dieser Breite können selbst die sperrigsten Komponenten positioniert werden und der Laserstrahl erreicht sie an mehreren Stellen, ohne dass eine manuelle Neupositionierung erforderlich ist.
Die mechanische Struktur des TowerMark XYS wurde mit Hilfe von FEM-Techniken (Finite-Elemente-Methode) entwickelt, um die Steifigkeit und Präzision zu optimieren. Es handelt sich nicht um eine einfache Montage von handelsüblichen Schienen, sondern um ein integriertes System, bei dem jedes Element zur Gesamtstabilität beiträgt. Die strukturelle Steifigkeit ist so groß, dass selbst bei einer Belastung von 100 kg auf der Arbeitsfläche die Verformungen unter 20 Mikrometer bleiben. Diese Eigenschaft ist von entscheidender Bedeutung, wenn Sie an schweren Komponenten arbeiten und eine wiederholbare Präzision im Laufe der Zeit benötigen.
Die Arbeitsfläche misst 1335×828 mm und ist aus geschliffenem Aluminium mit einer 30-Mikron-Harteloxalschicht gefertigt. Die Oberfläche ist mit einem Raster von Löchern im Abstand von 70 mm versehen, von denen jedes oben eine H7-Toleranzbohrung und unten ein M6-Gewinde aufweist. Dieses System ermöglicht es, Vorrichtungen und Spannmittel mit extremer Präzision und Wiederholbarkeit zu befestigen und die Konfiguration schnell an die verschiedenen Arten der zu markierenden Komponenten anzupassen.
Ein komplettes System für zylindrische Komponenten
Wenn es um die Kennzeichnung von Receivern und Gewehrläufen geht, ist die eigentliche Herausforderung nicht das einzelne Zubehör, sondern dieIntegration mehrerer Elemente in ein kohärentes und zuverlässiges System. Die TowerMark XYS-Konfiguration für diesen Bereich kombiniert eine extrem steife mechanische Struktur, eine Drehachse mit motorisiertem Reitstock und pneumatischer Vorspannung, ein automatisches OCR-Verifikationssystem und eine maßgeschneiderte Software für die ERP-Integration.
Es ist diese Kombination von Elementen, die den Unterschied ausmacht. Die robuste Konstruktion sorgt dafür, dass während der Drehung des Werkstücks keine Vibrationen oder Schwingungen auftreten, die die Markierungsqualität beeinträchtigen würden. Die Drehachse mit motorisiertem Reitstock sorgt für eine perfekte Zentrierung und Positionserhaltung während des gesamten Prozesses. Das OCR-System prüft sofort die Lesbarkeit der Gravur. Die Integration in das ERP-System stellt sicher, dass jedes Teil eindeutig identifiziert und im Managementsystem nachverfolgt werden kann.
Das Bauteil wird von einem parallelen Schraubstock auf der Spindelseite eingespannt, während der motorisierte Reitstock eine kontrollierte pneumatische Vorspannung auf das gegenüberliegende Ende ausübt. Dieses System stellt sicher, dass selbst lange und relativ dünne Komponenten, wie z.B. Gewehrläufe, während der Drehung perfekt gerade und zentriert gehalten werden. So werden Biegungen oder Ausrichtungsfehler vermieden, die die Qualität der Umfangsmarkierung beeinträchtigen würden.
Die kontrollierte Drehung des Werkstücks ermöglicht eine kontinuierliche Markierung über die gesamte zylindrische Oberfläche, während der Fokusabstand zwischen der Laserquelle und dem Gravurpunkt konstant bleibt. Dies ist besonders wichtig bei der Arbeit mit Faserlasern, bei denen die Tiefenschärfe begrenzt ist und kleine Abweichungen den Kontrast und die Tiefe der Markierung erheblich beeinflussen können.
ERP-Integration und maßgeschneiderte Software
In der Gewehrproduktion ist das Informationsmanagement ebenso wichtig wie die physische Kennzeichnung von Komponenten. Das TowerMark XYS-System für diese Art von Anwendung integriert eine maßgeschneiderte Software, die speziell für den Dialog mit den ERP-Systemen des Unternehmens entwickelt wurde. Es handelt sich nicht um eine generische Schnittstelle, sondern um eine maßgeschneiderte Lösung, die die bereits in der Produktion etablierte Betriebslogik nachbildet.
Der Bediener interagiert mit einer vereinfachten Schnittstelle, die alle notwendigen Informationen direkt aus dem Verwaltungssystem des Unternehmens erhält: den Code des zu kennzeichnenden Teils, die fortlaufende Seriennummer, alle zusätzlichen Daten, die eingraviert werden sollen. Das System erstellt automatisch die Markierungsdatei, eliminiert das Risiko manueller Tippfehler und stellt sicher, dass jedes Teil eindeutig identifiziert und in der Unternehmensdatenbank rückverfolgbar ist.
Die bidirektionale Integration mit dem ERP-System ermöglicht auch die automatische Aufzeichnung der Markierung, wodurch eine unlösbare Verbindung zwischen dem physischen Bauteil und seiner digitalen Produktionshistorie geschaffen wird. Jedes Mal, wenn ein Empfänger markiert wird, aktualisiert das System das Verwaltungssystem, indem es die zugewiesene Seriennummer, den Bediener, der die Verarbeitung durchgeführt hat, sowie Datum und Uhrzeit des Vorgangs übermittelt. Diese lückenlose Rückverfolgbarkeit ist unerlässlich, um die Branchenvorschriften einzuhalten und um spätere Rückrufe oder Audits zu verwalten.
OCR-Verifizierung: zertifizierte Qualität in Echtzeit
Das Vorhandensein eines integrierten OCR (Optical Character Recognition) Bildverarbeitungssystems vervollständigt das Bild der TowerMark XYS-Lösung für Anwendungen in der Gewehrproduktion. Nach jeder Markierung nimmt das System automatisch ein Bild des eingravierten Codes auf und überprüft dessen Lesbarkeit durch Algorithmen zur optischen Zeichenerkennung.
Diese automatische Kontrolle ermöglicht die sofortige Erkennung von Problemen bei der Markierung: teilweise unleserliche Zeichen, Verzerrungen aufgrund von Abweichungen der Materialoberfläche, Kontrastprobleme. Wenn das OCR-System den markierten Code nicht richtig lesen kann, wird der Bediener gewarnt und kann eingreifen, bevor das Teil die Markierungsstation verlässt. Auf diese Weise wird verhindert, dass nicht konforme Teile weiter in den Produktionszyklus gelangen, wodurch Ausschuss und Nacharbeit reduziert werden.
Das Bildverarbeitungssystem verwendet eine in den Laserkopf integrierte Industriekamera, die hochauflösende Bilder des markierten Bereichs aufnimmt. Die Verarbeitungssoftware vergleicht die erkannten Zeichen mit denen in der Markierungsdatei und meldet eventuelle Unstimmigkeiten. Die Überprüfung erfolgt innerhalb von Sekunden, ohne den Produktionszyklus zu verlangsamen, und die Ergebnisse werden zusammen mit den anderen Prozessdaten gespeichert, so dass eine vollständige und zertifizierbare Dokumentation der Qualität der ausgeführten Arbeit entsteht.
Die OCR-Prüfung ist besonders wichtig, wenn Sie alphanumerische Codes im Klartext markieren, wie es in der Gewehrherstellung häufig erforderlich ist. Im Gegensatz zu Data Matrix- oder QR-Codes, bei denen ein einziges beschädigtes Element das Lesen des gesamten Codes beeinträchtigen kann, können alphanumerische Zeichen partielle Verschlechterungen aufweisen, die ihre Lesbarkeit erschweren, ohne dass sie eine gewisse Ähnlichkeit mit dem richtigen Zeichen aufweisen. Das OCR-System identifiziert diese kritischen Situationen, bevor sie bei der späteren Überprüfung oder Dokumentation zu einem Problem werden.
Rauch- und Staubmanagement: sichere Arbeitsumgebung
Bei der Lasermarkierung auf metallischen Materialien entstehen zwangsläufig Dämpfe und Partikel, die aufgefangen und beseitigt werden müssen, um die Sicherheit des Bedieners zu gewährleisten und die Integrität der optischen Komponenten des Systems zu erhalten. Der TowerMark XYS verfügt über ein dreistufiges Vakuumsystem, das speziell für intensive industrielle Anwendungen ausgelegt ist.
Das Herzstück des Saugsystems ist eine Seitenkanalpumpe mit einer Struktur aus Aluminiumdruckguss, die für einen schnellen Luftstrom in der Arbeitskammer sorgt. Die angesaugte Luft durchläuft eine progressive Filterung auf drei Ebenen: eine erste grobe Filterstufe fängt die größten Partikel auf, ein HEPA H14-Filter hält Feinstaub bis zu 0,3 Mikrometer zurück und ein Aktivkohleelement beseitigt alle Restgerüche. Dieses System sorgt dafür, dass die in die Arbeitsumgebung zurückgeführte Luft vollkommen sauber und sicher ist.
Ein besonders geschätzter Aspekt ist dievollständige Integration des Saugsystems in die Maschinenbasis. Es besteht keine Notwendigkeit für sperrige externe Geräte oder komplexe Verbindungen: alles ist in einer kompakten Struktur enthalten. Die elektronische Filtersteuerung überwacht ständig den Sättigungsgrad und warnt den Bediener, wenn ein Austausch erforderlich ist. So werden Leistungseinbußen vermieden und eine gleichbleibende Leistung über einen längeren Zeitraum gewährleistet.
In der Gewehrproduktion, wo Komponenten oft nach der Bearbeitung markiert werden, kann das Vorhandensein von Schneidölresten oder anderen Substanzen auf der Oberfläche die Rauchentwicklung während der Lasermarkierung erhöhen. Das integrierte Absaugsystem ist so dimensioniert, dass es selbst mit diesen schwersten Bedingungen fertig wird und jederzeit eine saubere und sichere Arbeitsumgebung gewährleistet.
Sicherheit und Einhaltung von Vorschriften
Das TowerMark XYS-System ist als Lasermaschine der Klasse I konzipiert, der sichersten Kategorie gemäß den europäischen Laserschutzbestimmungen. Das bedeutet, dass die gesamte Laserstrahlung vollständig auf die schützende Struktur des Geräts beschränkt ist und dass für den Bediener während des normalen Betriebs keine Gefahr besteht.
Der Zugang zur Arbeitskammer wird durch eine automatische pneumatische Tür mit einer Sicherheitsleiste geschützt. Wenn der Bediener die Schließtaste drückt, bewegen zwei Pneumatikzylinder die Tür kontrolliert. Die empfindliche Kante erkennt Hindernisse während des Schließvorgangs und stoppt im Falle einer Berührung sofort die Bewegung und kehrt den Hub um, so dass sich die Tür wieder öffnet. Dieses System verhindert jegliches Risiko von Quetschungen oder Einklemmungen.
Die Einhaltung der Vorschriften ist nicht nur in Bezug auf die Lasersicherheit gewährleistet, sondern auch in Bezug auf die europäischen Maschinenrichtlinien und die Qualitätszertifizierung nach ISO 9001 und ISO 14001. Die mit dem System gelieferte technische Dokumentation umfasst alle Konformitätszertifikate, Bedienungsanleitungen in der Sprache und CE-Erklärungen, die für den Einsatz in regulierten industriellen Umgebungen erforderlich sind.
Operative Vorteile bei der Gewehrproduktion
Der Einsatz einer integrierten Lösung wie TowerMark XYS in der Gewehrproduktion bringt konkrete und messbare Vorteile. Der erste ist die Reduzierung von Fehlern bei der Rückverfolgbarkeit: Durch die direkte Integration in das ERP-System und die automatische OCR-Prüfung wird die Möglichkeit, den Komponenten falsche oder unleserliche Codes zuzuweisen, praktisch ausgeschlossen. Dies führt zu einer zuverlässigeren Dokumentation und einem geringeren Risiko der Nichteinhaltung von Vorschriften bei Audits und Inspektionen.
Ein weiterer bedeutender Vorteil ist die betriebliche Flexibilität. Ein und dasselbe System kann Komponenten unterschiedlicher Formen und Größen bearbeiten, indem Sie einfach die Spannvorrichtungen wechseln und das entsprechende Markierungsprogramm laden. Dies reduziert die Notwendigkeit von Mehrfachinvestitionen in spezielle Maschinen und vereinfacht die Verwaltung von Produktionsänderungen.
Was die Prozessqualität betrifft, so garantiert die Kombination aus mechanischer Präzision, automatischer Steuerung und Managementintegration wiederholbare und dokumentierbare Ergebnisse. Jedes markierte Bauteil weist exakt dieselben Merkmale auf wie das vorherige, unabhängig davon, welcher Bediener die Maschine bedient oder zu welcher Tageszeit die Bearbeitung durchgeführt wird. Diese Konsistenz ist entscheidend bei der Herstellung von Komponenten für Anwendungen, bei denen Zuverlässigkeit und Rückverfolgbarkeit wesentliche Anforderungen sind.
