Wer Komponenten für den Verteidigungssektor herstellt — Waffengehäuse, Gehäuse für Zieloptiken, strukturelle Kleinteile, Typenschilder — arbeitet mit einer Einschränkung, die im Rest der Industrie kaum vorkommt: Eine Oberfläche, die Licht reflektiert, ist ein betriebliches Problem. Ein Reflex auf einem exponierten Bauteil kann eine Position verraten, ein Zielsystem stören oder unter Nachtbeleuchtung einen unerwünschten Lichtpunkt erzeugen. Gleichzeitig muss dieses Bauteil eine Kennzeichnung tragen — Seriennummer, DataMatrix, Chargencode — die während seiner gesamten Einsatzdauer lesbar bleibt, in Umgebungen, in denen Abrieb, Lösungsmittel und Temperaturschwankungen die Regel sind.
Hier geraten die beiden Anforderungen in Widerspruch. Eine kontrastreiche Kennzeichnung erhält man herkömmlich, indem man die Oberfläche so verändert, dass sie sich optisch von der Umgebung abhebt: Oxidation, Umschmelzen, Gravur. Doch gerade diese Veränderungen neigen dazu, Mikroreflexe einzubringen oder die entspiegelnden Behandlungen des Substrats zu beeinträchtigen, etwa die matte Eloxierung oder die Brünierung. Umgekehrt bietet eine wenig invasive Kennzeichnung möglicherweise nicht genügend Kontrast für die automatische Lesung.
Die Faserlaser-Kennzeichnung mit Pikosekundenimpulsen bewältigt beide Anforderungen zugleich: Sie erzeugt ein mattes Schwarz mit geringer Reflektanz und erhält dabei einen über die Zeit gleichmäßigen und stabilen Kontrast.
Warum die Reflektanz eine Prozessanforderung ist und kein ästhetisches Detail
Im Verteidigungssektor ist die Reflektanz einer Oberfläche keine Frage der Optik, sondern der Funktion. Die auf die Bauteile aufgebrachten Behandlungen — mattschwarze Eloxierung auf Aluminium, Brünierung auf Stählen, entspiegelnde Beschichtungen auf optischen Baugruppen — dienen dazu, die visuelle Signatur zu verringern und zu verhindern, dass das Teil im Feld Reflexe erzeugt. Eine Kennzeichnung, die auch nur eine kleine spiegelnde Fläche einbringt, beeinträchtigt genau die Eigenschaft, wegen der diese Behandlung gewählt wurde.
Hinzu kommt der gegenteilige Aspekt: Dieselbe Kennzeichnung muss lesbar bleiben, sowohl für das menschliche Auge als auch für die optischen Lesesysteme, die Seriennummern und DataMatrix entlang der Lieferkette prüfen. Erforderlich ist also ein hoher und stabiler Kontrast, der jedoch ohne die Entstehung reflektierender Oberflächen erreicht wird. Es ist ein Gleichgewicht, das herkömmliche Kennzeichnungsverfahren nur schwer meistern, weil sie dazu neigen, Kontrast und Reflektanz gegeneinander einzutauschen: Je tiefer oder oxidativer sie markieren, desto größer die Gefahr, Bereiche zu hinterlassen, die das Licht zurückwerfen.
Das Pikosekunden-Schwarz: Kontrast ohne Umschmelzen
Der Unterschied des Pikosekundenlasers liegt in der Impulsdauer. Ein Impuls von wenigen Pikosekunden Dauer überträgt die Energie in so kurzer Zeit an das Material, dass sich die Wärme in der Umgebung nicht nennenswert ausbreiten kann: Der Materialabtrag erfolgt durch Ablation, nicht durch Schmelzen. Die thermische Einwirkung auf das Substrat bleibt vernachlässigbar — nicht null, aber so gering, dass die umliegenden Oberflächenbehandlungen rund um das Zeichen nicht verändert werden.
Das erzielte Schwarz ist weder eine aufgetragene Schicht noch eine farbige Oxidation: Es ist das Ergebnis einer Mikrostrukturierung der Oberfläche, die das Licht einfängt, statt es zu reflektieren. Das erklärt, warum das Zeichen als mattes, tiefes und nicht changierendes Schwarz erscheint — der Kontrast bleibt aus jedem Betrachtungswinkel und unter jeder Beleuchtung identisch, eine wesentliche Voraussetzung für die zuverlässige Lesung eines DataMatrix. Es ist dasselbe Prinzip, das der reflexfreien Kennzeichnung zugrunde liegt, die diese Strahlquelle auszeichnet.
Pulsdauer Wärmeeinflusszone kürzere Pulse, weniger WärmeReflektanzkontrolle auf eloxiertem Aluminium, brünierten Stählen und Optik

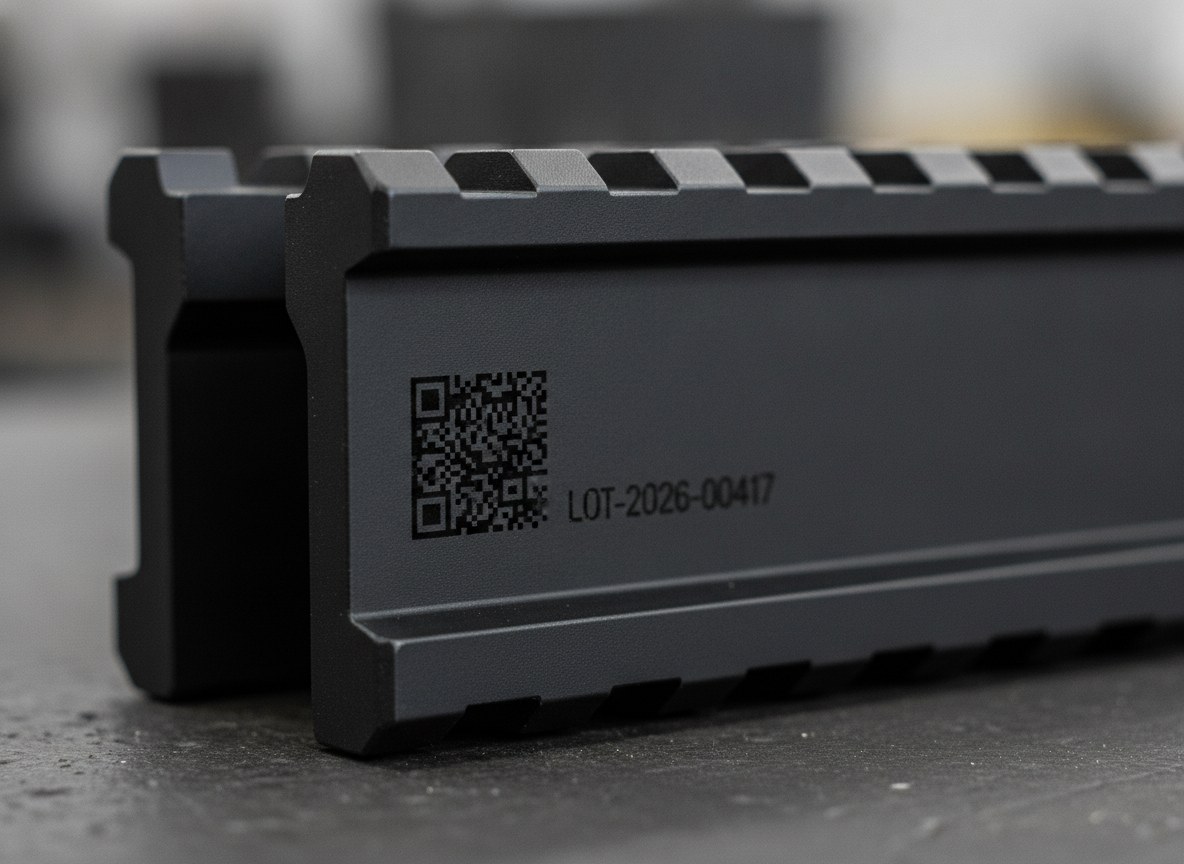

Auf mattschwarz eloxiertem Aluminium ist die Gefahr der herkömmlichen Kennzeichnung offensichtlich: Trägt man die Eloxalschicht ab, legt man das darunterliegende blanke Aluminium frei und erhält ein helles, reflektierendes Zeichen — das Gegenteil dessen, was benötigt wird. Der Pikosekundenlaser wirkt auf die oberste Schicht und erzeugt ein dunkles Zeichen, das mit der matten Oberfläche des Teils übereinstimmt, ohne reflektierende Fenster im Grundmetall zu öffnen.

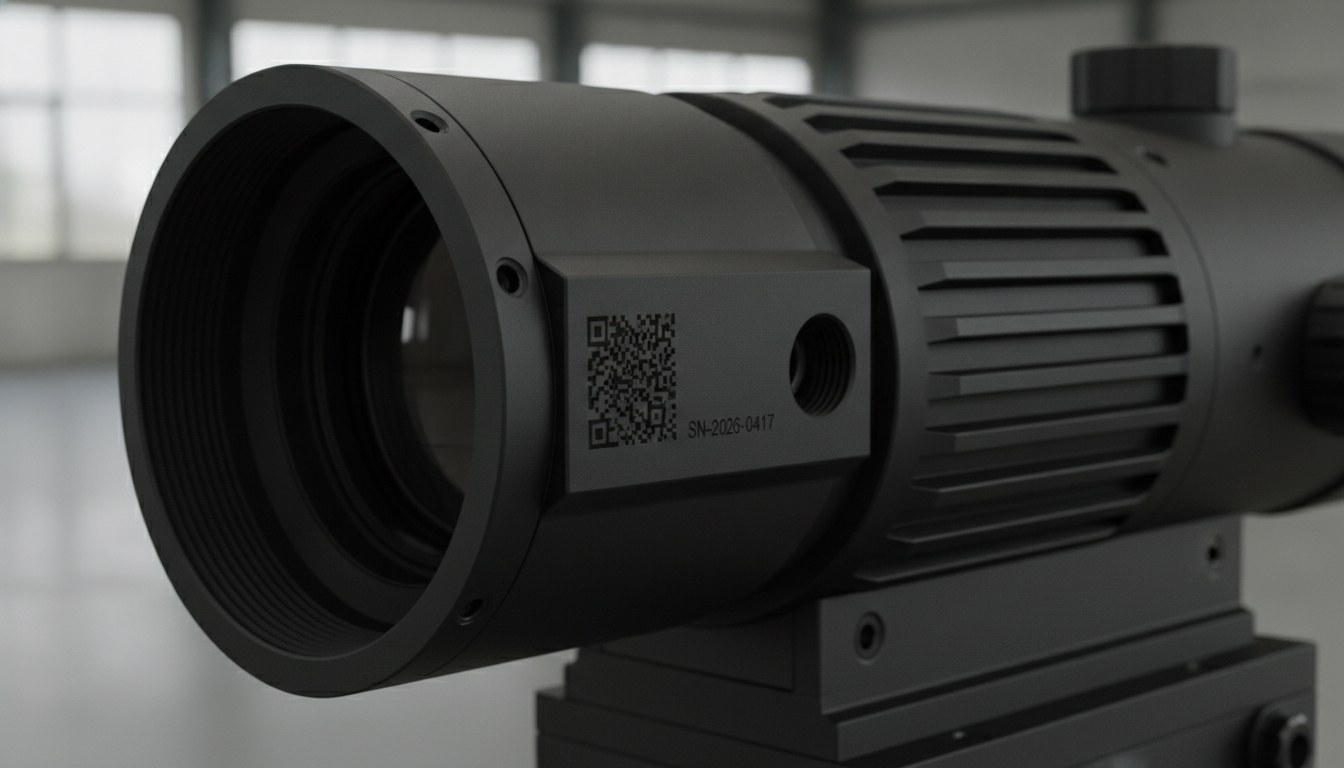

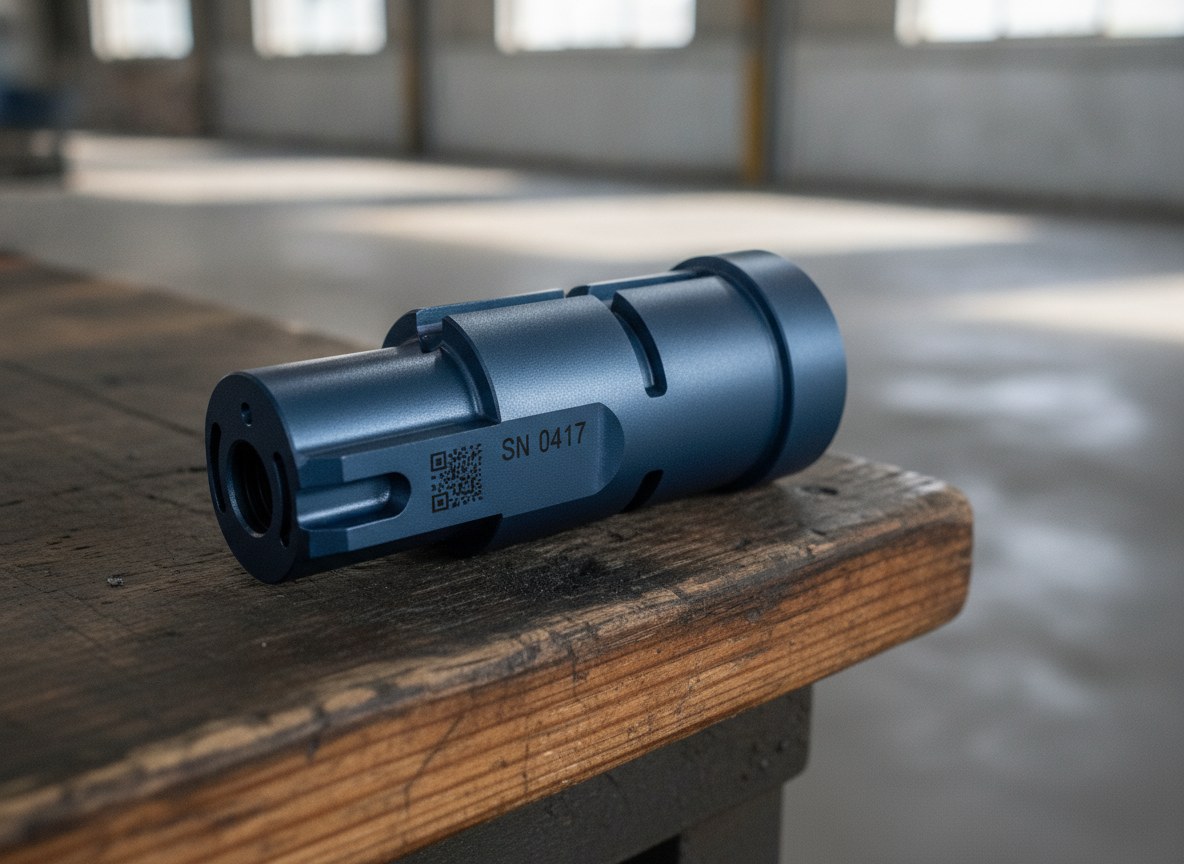

Auf brünierten Stählen ist die Brünierung eine dünne Konversionsschicht: Ein starker Wärmeeintrag neigt dazu, sie rund um das Zeichen zu verbrennen oder zu entfärben. Mit dem ultrakurzen Impuls bleibt die Kennzeichnung eng begrenzt und die umliegende Brünierung wird nicht angehoben. Auf optischen Bauteilen und deren Gehäusen, wo die Wärmetoleranz minimal ist und jeder interne Reflex die Leistung mindert, ermöglicht die kalte Kennzeichnung mit geringer Reflektanz die Identifizierung des Teils, ohne Streulichtquellen einzubringen.
Beständigkeit gegen Lösungsmittel, Abrieb und Temperaturschwankungen
Ein Aspekt, der den Verteidigungssektor von der allgemeinen Industrie unterscheidet, ist die Härte der Bedingungen, die die Kennzeichnung überstehen muss. Die Bauteile durchlaufen Entfettung mit aggressiven Lösungsmitteln, Kontakt mit Ölen und Schmierstoffen, wiederholte Reinigungszyklen, Abrieb durch Handhabung und Transport sowie große Temperaturschwankungen zwischen arktischem und wüstenhaftem Einsatz.
Da die Pikosekunden-Kennzeichnung in die Struktur der Oberfläche integriert ist und keine Auflage oder Beschichtung darstellt, besitzt sie keine Schicht, die sich ablösen oder bei Kontakt mit Lösungsmitteln auflösen könnte. Da sie keine starke Oxidation ist, weist sie nicht die typische Anfälligkeit von Zeichen auf, die durch hohen Wärmeeintrag entstehen und nach Temperaturzyklen oder Behandlungen zum Verblassen neigen. Bleibt der Aspekt der Prozesskonstanz: Die tatsächliche Beständigkeit ist stets an den realen Werkstoffen und Behandlungen des Bauteils zu prüfen, mit Versuchen an repräsentativen Mustern, bevor der Zyklus freigegeben wird.
Beständigkeit und Lesbarkeit der Codes im Zeitverlauf
Lesbarkeit und Beständigkeit sind nicht dasselbe. Ein Code kann beständig sein und dennoch für ein optisches Lesegerät unlesbar werden, wenn sich der Kontrast oder die Geometrie der Module verschlechtern. Im Verteidigungssektor muss die Identifikationskennzeichnung — häufig ein DataMatrix, der mit den Anforderungen an die eindeutige Identifizierung wie denen der MIL-STD-130 verknüpft ist — über den gesamten Lebenszyklus des Bauteils eine ausreichende Lesequalität bewahren.
Hier zählt die Qualitätskontrolle des Codes. Das Grading nach Standards wie AIM-DPM stuft die Qualität des markierten DataMatrix inline ein und bewertet Kontrast, Beschädigung der Module und Gleichmäßigkeit; die formale Verifizierung hingegen erfordert kontrollierte Laborbedingungen und ist ein vom Grading in der Produktion getrennter Vorgang. Ein mattes Schwarz mit konstantem Kontrast unterstützt beides, weil es dem Lesegerät ein stabiles, vom Beleuchtungswinkel unabhängiges Signal bietet. Zur Orientierung erläutert der Unterschied zwischen Lesung, Grading und Verifizierung die drei Kontrollebenen.
Was sich gegenüber einer industriellen Standardkennzeichnung ändert
Gegenüber einer industriellen Standardkennzeichnung liegt der Unterschied weder in der Geschwindigkeit noch in der Tiefe des Zeichens, sondern in der Art, wie Kontrast und Oberfläche erzielt werden. Eine herkömmliche Faserlaser-Kennzeichnung stellt Kontrast und Produktivität in den Vordergrund und bleibt bei den meisten Industriebauteilen die richtige Wahl. Sobald die Anforderung jedoch geringe Reflektanz, den Erhalt der Oberflächenbehandlungen und Beständigkeit unter harten Bedingungen umfasst, ändert sich die Logik: Es braucht ein Verfahren, das die Oberfläche nicht „angreift“, um sichtbar zu werden.
| Aspekt | Standard-Faserlaser-Kennzeichnung | Pikosekunden-Kennzeichnung |
|---|---|---|
| Kontrast | Hoch, kann aber mit dem Betrachtungswinkel changieren | Mattes Schwarz, konstant aus jedem Winkel |
| Oberflächenreflektanz | Oft verbleibend durch Mikroschmelzung oder freigelegtes Metall | Reduziert, nicht spiegelnde Oberfläche |
| Thermische Einwirkung auf das Substrat | Vorhanden (Oxidation, Umschmelzen) | Vernachlässigbar |
| Beständigkeit gegen Lösungsmittel und Abrieb | Variabel je nach Art des Zeichens | Hoch, in die Oberfläche integriertes Zeichen |
Deshalb findet der Pikosekundenlaser seinen natürlichen Platz im Verteidigungssektor und bei Bauteilen, bei denen das Zeichen mit funktionalen Oberflächen koexistieren muss: eloxiertes Aluminium, brünierte Stähle, optische Baugruppen, behandelte Kleinteile. Es ist eine Prozessentscheidung, wie sie bereits bei der Kennzeichnung im Verteidigungssektor und bei der Fertigung von Präzisionsbauteilen erfolgt.
Es ist hingegen nicht die überall einzusetzende Lösung. Bei einem Gussrohling, bei einem für die Lackierung bestimmten Bauteil oder bei einem internen Typenschild, bei dem die Reflektanz kein Problem darstellt, ist eine Standard-Faserlaserquelle mehr als ausreichend und oft sinnvoller. Auch das Gleichgewicht zwischen Zeichentiefe und Zykluszeit hängt vom relativen Gewicht der Anforderungen ab: Die Impulsdauer wirkt sich unmittelbar auf das Ergebnis aus, wie im Artikel über Leistung und Impulsdauer beschrieben. Das Kriterium bleibt eines: Die richtige Kennzeichnung ist jene, die die strengste Anforderung des Bauteils erfüllt, ohne die übrigen zu beeinträchtigen.
