Das LASIT-Labor: Qualitätsprüfung und -kontrolle für die Lasermarkierung von medizinischen Instrumenten

Die Lasermarkierung im medizinischen Bereich stellt eine einzigartige technologische Herausforderung dar, die Präzision, Zuverlässigkeit und die Einhaltung strenger gesetzlicher Vorschriften erfordert. Medizinische Geräte benötigen eine permanente Rückverfolgbarkeit während ihres gesamten Lebenszyklus, mit unauslöschlichen Codes, die Sterilisation, Passivierung und anderen aggressiven Behandlungen standhalten.

Ein hochmodernes Labor für den medizinischen Sektor

LASIT hat ein umfassendes Technologielabor entwickelt, das speziell auf die Bedürfnisse des medizinischen Sektors ausgerichtet ist. Mit über 27 Lasersystemen verschiedener Technologien ist das Zentrallabor in der Lage, jede Herausforderung bei der Lasermarkierung und -gravur auf medizinischen Geräten jeglicher Materialien und Geometrien zu bewältigen. Dieses Kompetenzzentrum wird durch ein Netzwerk von Satellitenlabors in Deutschland, Polen, Frankreich, Großbritannien, Spanien, Mailand, Mexiko und den USA unterstützt, die Vorabtests und Demonstrationen vor Ort ermöglichen und so die Entwicklungszeit und -kosten für internationale Kunden reduzieren.

Was das LASIT-Labor auszeichnet, ist nicht nur die Vielfalt der Laserquellen, sondern auch die Möglichkeit, die Qualität der Markierungen durch fortschrittliche Messgeräte wissenschaftlich zu überprüfen. Dieser integrierte Ansatz ermöglicht es, bereits in den frühesten Phasen der Prozessentwicklung Ergebnisse zu garantieren, die den Anforderungen des medizinischen Sektors entsprechen.

Verfügbare Lasertechnologien

Das Labor ist mit einer ganzen Reihe von Lasertechnologien ausgestattet, die jeweils für bestimmte medizinische Anwendungen geeignet sind:

• Pikosekundenlaser: Erhältlich mit Leistungen von 50W, 100W und 200W, ideal für anoxidische schwarze Flecken auf Edelstahl, Titan und anderen Legierungen, die in implantierbaren medizinischen Geräten verwendet werden. Pulsdauern im Pikosekundenbereich (10^-12 Sekunden) ermöglichen einen Energietransfer mit minimaler thermischer Wirkung, was für kritische Komponenten unerlässlich ist.
• Femtosekundenlaser: Für die hochpräzise Mikrobearbeitung mit Pulsen in der Größenordnung von 10^-15 Sekunden, die einen “kalten” Abtrag ohne Wärmeeinflusszone (HAZ) ermöglichen, ideal für temperaturempfindliche Materialien.
• MOPA-Faserlaser: Mit einer variablen Pulszeitmodulation von 4ns bis 200ns ermöglichen sie die Anpassung des Energieprofils an die jeweilige Anwendung, optimieren den Kontrast und minimieren die thermische Belastung.
• UV-Laser: Mit Wellenlängen von 355nm, erhältlich mit Pulsdauern im Pikosekunden- und Nanosekundenbereich und Wattstärken von 1W bis 20W. Ihre kurze Wellenlänge ermöglicht photochemische Wechselwirkungen mit polymeren Materialien ohne thermischen Abbau, ideal für nicht-invasive Markierungen auf medizinischen Kunststoffen wie PEEK, PC, POM und PP.

Technische Instrumentierung für Kontrolle und Validierung

Was das LASIT-Labor wirklich einzigartig macht, ist seine Fähigkeit, die Markierungsergebnisse mit fortschrittlichen Instrumenten wissenschaftlich zu analysieren und zu validieren:

• Salzsprühkammer: Ermöglicht beschleunigte Korrosionsbeständigkeitstests von bis zu 1000 Stunden, die für die Überprüfung der Unversehrtheit von Kennzeichnungen auf implantierbaren medizinischen Geräten unerlässlich sind.
• 4K 3D-Mikroskop: Mit einer vertikalen Auflösung von bis zu 0,1 μm und einer lateralen Auflösung von 2 μm ermöglicht es eine vollständige topografische Analyse der markierten Oberflächen, die Messung der Oberflächenrauhigkeit Ra/Rz und die präzise Bestimmung der Markierungstiefe.
• Abrasimeter: Führt standardisierte Abriebtests mit programmierbaren Zyklen von bis zu 10.000 Durchgängen durch, die für die Beurteilung der Verschleißfestigkeit von Markierungen unerlässlich sind.
• Optisches Klingen-Cochroskop: Für die Analyse der optischen Eigenschaften von Oberflächen und der Beugung von behandelten Oberflächen, mit einer Winkelauflösung von 0,02°.
• Spektralphotometer: Mit einem Spektralbereich von 380-780nm und einer Genauigkeit von ±0,01 Absorptionseinheiten, für die quantitative Analyse der optischen Eigenschaften und die Überprüfung des Farbkontrasts.
• CMM: Mit einer Genauigkeit von ±2μm ermöglicht es hochpräzise Maßprüfungen und messtechnische Kontrollen von Komponenten vor und nach der Markierung.
• Farbmessgerät: Für die objektive Bewertung von Farbe und Kontrast gemäß dem CIELab-Farbraum*.

Fortgeschrittene Vision und Verifikationssysteme

Das Labor ist mit einer breiten Palette von Bildverarbeitungssystemen für Tests, Einrichtung und Prozessvalidierung ausgestattet:

• 7 konfigurierbare DMC-Lesegeräte: Mit unterschiedlichen Auflösungen (1,3MP bis 5MP), optischen Aperturen (f/1,8 bis f/8) und Beleuchtungskonfigurationen (koaxial, diffus, gerichtete LEDs) ermöglichen sie die Simulation aller Betriebsbedingungen beim Lesen.
• DMC Verifier: Für die objektive Validierung der Codequalität nach internationalen Standards, mit detaillierten Prüfberichten zur Markierungsqualität.
• OCR-Verifikationssystem: Mit fortschrittlichen Algorithmen zur Zeichenerkennung, um die Lesbarkeit von markiertem Text und Seriennummern zu überprüfen.
• Autozentrierende Bildverarbeitungssysteme: Mit 5 verschiedenen Beleuchtungskonfigurationen und Algorithmen für Mustervergleich, Kantenerkennung und Blob-Analyse ermöglichen sie das Testen von Protokollen zur automatischen Positionierung mit einer Genauigkeit von bis zu ±0,05 mm.
• Setup-Station mit Prozesssimulation: Ermöglicht die exakte Nachbildung der Betriebsbedingungen vor Ort, um den kompletten Erkennungs-, Zentrier-, Markierungs- und Verifizierungsprozess zu validieren und so die Implementierungsrisiken zu minimieren.

Kompetenz in medizinischer Kennzeichnung

Das LASIT-Labor wurde entwickelt, um die spezifischen Anforderungen des medizinischen Sektors zu erfüllen, mit dem Schwerpunkt auf

• UDI-Kennzeichnung (Unique Device Identification) gemäß den von den wichtigsten Märkten geforderten Spezifikationen
• Markierungsprozesse, die mit den Qualitätsstandards der Industrie kompatibel sind
• Prüfung der Beständigkeit von Markierungen gegenüber Sterilisations- und Passivierungsprozessen
• Bewertung der Oberflächenintegrität nach der Markierung für kritische Komponenten
• Entwicklung von reproduzierbaren Markierungs- und Verifizierungsverfahren

Dieser systematische Ansatz stellt sicher, dass jeder im Labor entwickelte Kennzeichnungsprozess problemlos in die Produktionslinien implementiert werden kann, mit einer vollständigen technischen Dokumentation zur Unterstützung der Anforderungen an die Rückverfolgbarkeit von Medizinprodukten.

Vollständiger Prozess: Von der Analyse bis zur Implementierung

Die Exzellenz des LASIT-Labors drückt sich in seiner Fähigkeit aus, einen vollständigen Prozess zu liefern:

1. Technische Analyse des Bauteils: Physikalische und chemische Charakterisierung des Materials, Untersuchung der Geometrie und Festlegung der Markierungsspezifikationen
2. Design of Experiment (DOE): Systematische Planung der Prozessvariablen nach der Taguchi-Methode
3. Parametrische Markierungstests: Erstellung von Probenmatrizen mit systematischer Variation der Laserparameter
4. Instrumentelle Analyse: Quantitative Überprüfung der Ergebnisse mit einer kompletten Testbatterie (Mikroskopie, Resistenz, Lesbarkeit)
5. Optimierung der Parameter: Iterative Prozessverfeinerung auf der Grundlage instrumenteller Erkenntnisse
6. Dauerhaftigkeitstests: Überprüfung der Robustheit des Prozesses durch Belastungstests (Sterilisation, Passivierung, Abrieb)
7. Technische Dokumentation: Erstellung eines vollständigen technischen Dossiers mit Parametern, Protokollen und Testergebnissen
8. Technologietransfer: Implementierung des optimierten Prozesses in die Produktionslösung mit entsprechender Schulung

Diese wissenschaftliche Methodik garantiert vollständig rückverfolgbare und reproduzierbare medizinische Lasermarkierungsprozesse, die den Qualitätsanforderungen der Industrie entsprechen.

Praxisbeispiel: UDI-Kennzeichnung auf orthopädischen Implantaten

Ein anschauliches Beispiel für den integrierten Ansatz von LASIT ist die Entwicklung eines UDI-Kennzeichnungsprozesses (Unique Device Identification) für orthopädische Ti-6Al-4V-Titanimplantate.

Die Herausforderung bestand darin, eine kontrastreiche (L*≤35), perfekt lesbare schwarze Markierung zu schaffen, die Passivierungsprozessen und Hunderten von Sterilisationszyklen im Autoklaven (134°C, 2 bar) standhält und gleichzeitig die Oberflächenintegrität des Geräts ohne Spannungsbereiche oder potenzielle Korrosionsauslöser erhält.

Das LASIT-Labor stellte sich dieser Herausforderung mit einem 50W-Pikosekundenlaser mit einer speziellen Kombination von Parametern (Frequenz: 500kHz, Pulsdauer: 900ps, Überlappung: 85%, alternierende Abtaststrategien) und erzeugte eine anoxidische Oberflächenmarkierung mit einer kontrollierten Tiefe <5μm. Jede Probe wurde dann einer Behandlung unterzogen:

1. 3D-Mikroskopische Analyse zur Überprüfung der Tiefe und Morphologie der Markierung
2. Salzsprühtest für 500 Stunden
3. 5 Zyklen chemischer Passivierung mit 30%iger Salpetersäure
4. Simulation von 250 Sterilisationszyklen im Autoklaven
5. Überprüfung der Lesbarkeit des Codes mit zertifizierten DMC-Lesegeräten
6. Test des Korrosionspotenzials

Das Ergebnis war ein optimiertes Verfahren, das Markierungen garantiert, die den Anforderungen an die Rückverfolgbarkeit entsprechen, hervorragend lesbar sind und allen im Lebenszyklus des Geräts vorgesehenen Behandlungen standhalten, ohne die mechanischen Eigenschaften oder die Korrosionsbeständigkeit des Grundmaterials zu verändern.

Die Erfahrung von LASIT im medizinischen Sektor

Der wissenschaftliche Ansatz und die Gründlichkeit des LASIT-Labors spiegeln die Erfahrung des Unternehmens in der Medizinbranche wider. Zahlreiche Hersteller medizinischer Geräte haben LASIT als Partner für die Entwicklung von Kennzeichnungsprozessen für kritische Komponenten gewählt.

Zu den wichtigsten entwickelten Anwendungen gehören:

• UDI-Kennzeichnung auf orthopädischen Implantaten (Titan, 316L-Stahl, PEEK)
• Codierung von chirurgischen Instrumenten mit 2D-Codes, die mehreren Sterilisationszyklen standhalten
• Markierung auf kardiovaskulären Geräten mit selektiver Oberflächenbehandlung
• Rückverfolgbarkeit von in-vitro-diagnostischen Komponenten mit Codes hoher Informationsdichte

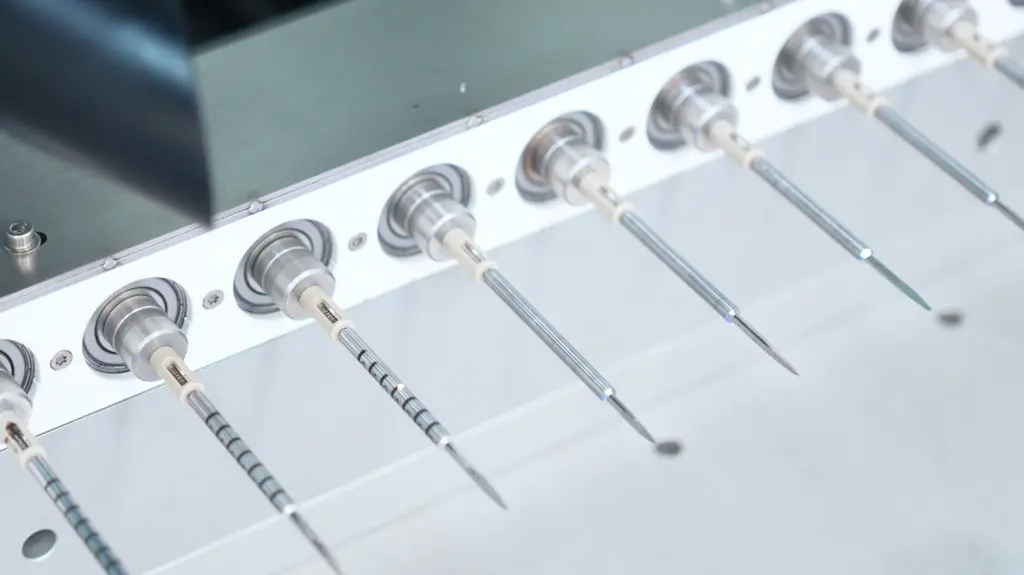

• Präzisionsmarkierung auf minimal-invasiven und Mikro-Geräten

Die Möglichkeit, komplette Prozesse innerhalb desselben Labors zu entwickeln, zu testen und zu validieren, ist ein entscheidender Mehrwert, der den Zeit- und Kostenaufwand für die Implementierung von Produktionsprozessen reduziert und eine detaillierte technische Dokumentation für jeden Prozessschritt liefert.

LASIT-Lösungen für den medizinischen Sektor

Das Labor unterstützt die Entwicklung von Komplettlösungen für die medizinische Lasermarkierung, einschließlich:

• FlyPico: Pikosekunden-Lasersystem für anoxidische Markierungen auf Metallen
• FlyUV: UV-Lasermarkierungssystem für medizinische Kunststoffe
• MediMark: Vollständiges Kennzeichnungs- und Verifizierungssystem für Medizinprodukte
• CompactMark G7SP: Lasersystem mit fortschrittlicher Ladestation

Das Labor für die Zukunft

Das LASIT-Labor ist ein Kompetenzzentrum für die Entwicklung von Lasermarkierungsverfahren im medizinischen Bereich, das fortschrittliche Lasertechnologie, wissenschaftliche Verifikationsinstrumente und fundierte Kenntnisse der Rückverfolgbarkeitsanforderungen miteinander verbindet. Die Präsenz von Satellitenlabors in Europa und Amerika ermöglicht es LASIT außerdem, in jeder Phase des Projekts, von der ersten Demonstration bis zur endgültigen Implementierung, zeitnahe Unterstützung vor Ort anzubieten.

Diese Fähigkeit, den gesamten Prozess vom Prototyping bis zur Implementierung zu verwalten, macht LASIT zu einem idealen Partner für Hersteller von Medizinprodukten, die robuste und dauerhafte Rückverfolgbarkeitslösungen mit einem schlüsselfertigen Ansatz benötigen, der reproduzierbare Prozesse garantiert, die vollständig in die Produktionssysteme integriert werden können.
