In der Luft- und Raumfahrtindustrie stellt die Kennzeichnung komplexer Komponenten seit jeher eine große technische Herausforderung dar. Gekrümmte Oberflächen, gelenkige Geometrien und enge Toleranzen erfordern Lösungen, die über die traditionellen mechanischen Positionierungssysteme hinausgehen. Die Notwendigkeit, die Lesbarkeit und die Einhaltung der Normen SAE AS9132 und MIL-STD-130N auf Komponenten wie Turbinenschaufeln, Triebwerksgehäusen und Strukturteilen zu gewährleisten, hat die Branche zur Integration von Lasermarkierungen und fortschrittlichen Bildverarbeitungssystemen veranlasst.
Im Vergleich zu konventionellen Methoden, die für jede Geometrie eine eigene Vorrichtung erfordern, ermöglichen bildverarbeitungsbasierte Technologien die automatische Anpassung von Position, Ausrichtung und Markierungsparametern an die tatsächliche Oberfläche des Bauteils. Dieser Ansatz eliminiert Rüstzeiten, reduziert den Ausschuss und ermöglicht eine präzise Markierung selbst bei kleinen Chargen oder kundenspezifischer Produktion, wo spezielle Vorrichtungen wirtschaftlich unrentabel wären.

Die Grenzen der traditionellen Ortungssysteme
In den meisten Markierungsabteilungen der Luft- und Raumfahrtindustrie, die noch mit traditionellen Methoden arbeiten, erfolgt die Positionierung der Komponenten durch speziell entwickelte mechanische Vorrichtungen. Für jede Teilefamilie ist eine spezielle Vorrichtung erforderlich, die eine maßliche und winkelmäßige Wiederholbarkeit mit Toleranzen von in der Regel weniger als ±0,1 mm gewährleistet. Bei Komponenten mit komplexen Geometrien oder nicht ebenen Oberflächen ist dieser Ansatz mit einigen betrieblichen Problemen verbunden.
In der Praxis erfordert das Design und die Herstellung einer speziellen Vorrichtung eine Entwicklungszeit von 2 bis 6 Wochen, wobei die Kosten für gelenkige Geometrien 5.000 bis 15.000 Euro übersteigen können. Der Wechsel zwischen verschiedenen Teilen erfordert Ausfallzeiten von 15 bis 30 Minuten, was die OEE (Overall Equipment Effectiveness) in einem Mehrproduktkontext erheblich beeinträchtigt. Es liegt auf der Hand, dass eine sofortige Überprüfung der korrekten Platzierung der Komponenten von entscheidender Bedeutung ist: Selbst kleine Positionierungsfehler können zu Markierungen führen, die außerhalb der Spezifikation liegen, so dass Teile abgelehnt werden und nachgearbeitet oder ersetzt werden müssen.
Wie sehr wirkt sich die Position des Codes auf die Wartung und Rückverfolgbarkeit aus? Gemäß den Richtlinien der SAE AS9132 muss der Data Matrix Code in Bereichen angebracht werden, die bei Inspektionen lesbar sind, wobei Bereiche mit hoher mechanischer Belastung oder direkter Einwirkung von Wärmestrahlung zu vermeiden sind. Eine unsachgemäße Positionierung kann die Lesbarkeit über den Lebenszyklus des Bauteils beeinträchtigen und damit das gesamte Rückverfolgbarkeitssystem untergraben.
Bildverarbeitungstechnologien für adaptive Markierung
Die Integration von Bildverarbeitungssystemen mit Lasermarkierern hat einen Paradigmenwechsel im Fertigungsprozess der Luft- und Raumfahrt eingeleitet. Die fortschrittlichsten Technologien ermöglichen die automatische Erkennung der Position, Ausrichtung und Morphologie von Bauteilen und die Anpassung der Markierungsparameter in Echtzeit ohne manuelle Eingriffe. Drei Hauptansätze kennzeichnen die derzeit auf dem Markt erhältlichen Lösungen.

Bildverarbeitungssysteme mit dynamischer Mehrfeldkalibrierung

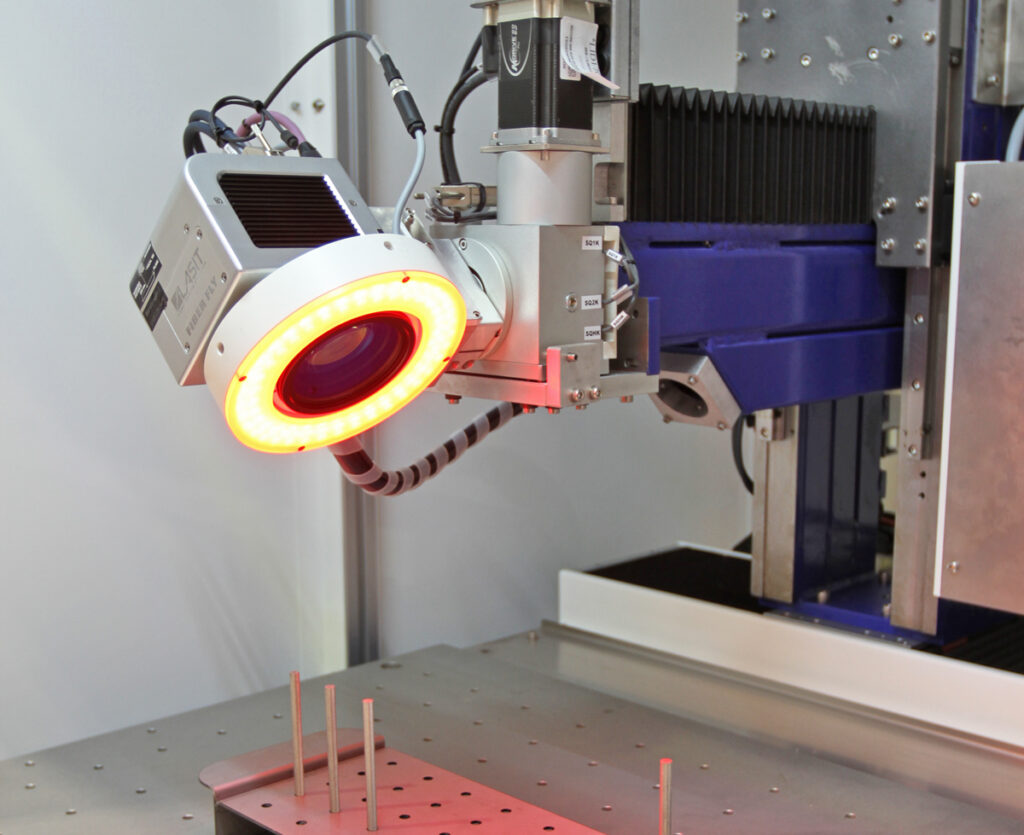

Integrierte Bildverarbeitungssysteme mit dynamischer Kalibrierung verwenden hochauflösende Kameras (typischerweise 5-12 Megapixel), um das komplette Bild des Bauteils im Arbeitsbereich zu erfassen. Mithilfe von Algorithmen zur Mustererkennung und geometrischen Korrelation identifiziert das System Referenzmerkmale (Löcher, Kanten, Referenzflächen) und berechnet automatisch die Koordinaten der Markierung in Bezug auf die tatsächliche Geometrie des Teils.
In der Regel umfasst der Prozess eine anfängliche Kalibrierungsphase, in der das 3D-CAD-Modell des Bauteils geladen und die nominalen Markierungspositionen festgelegt werden. Während der Produktion vergleicht das System das aufgenommene Bild mit dem Referenzmodell und gleicht dabei automatisch Maßabweichungen, Positionierungsfehler und elastische Verformungen des Bauteils aus. Die Wiederholgenauigkeit erreicht Werte von weniger als ±0,05 mm über Arbeitsbereiche von bis zu 300×300 mm.
Diese Technologie ist besonders effektiv bei ebenen Bauteilen mit komplexen Geometrien, wie z.B. Strukturplatten, Halterungen und Verstärkungsplatten, bei denen die Markierung mit Millimetergenauigkeit in Bezug auf kritische mechanische Merkmale positioniert werden muss.
| Technologischer Ansatz | Genauigkeit Reproduzierbarkeit | Volle Zykluszeit | Ideales Einsatzgebiet |
| Vision mit dynamischer Kalibrierung | ±0,05 mm | 8-12 Sekunden | Komplexe planare Komponenten |
| Intelligente Positionierung in Kurven | ±0,08 mm | 12-18 Sekunden | Gekrümmte und zylindrische Oberflächen |
| Interaktive Sofortmarkierung | ±0,10 mm | <15 sec | Kleine Chargen und große Vielfalt |
Intelligente Positionierungsmodule auf gekrümmten Oberflächen
Für Komponenten mit gekrümmten oder zylindrischen Oberflächen führen intelligente und adaptive Positionierungssysteme dreidimensionale Analysemöglichkeiten über stereoskopisches Sehen oder 3D-Laserscanning ein. Das System erfasst das Oberflächenprofil im vorgesehenen Markierungsbereich und berechnet automatisch die erforderlichen Korrekturparameter: Brennweite, Strahlwinkel, Scangeschwindigkeit und Laserleistung.

In der Praxis reduziert die automatische Kalibrierung die Ausfallzeiten und verbessert die Wiederholbarkeit bei aufeinanderfolgenden Chargen der gleichen Komponente. Bei Turbinenschaufeln mit komplexen Schaufelblättern ermöglichen diese Module die Markierung von Data-Matrix-Codes auf Oberflächen mit unterschiedlichen Krümmungen, wobei die Anforderungen an die Lesbarkeit gemäß MIL-STD-130N (Grad A, mit Mindestverifikation 2,5/4,0 gemäß ISO/IEC 16022) eingehalten werden.
Die dynamische Kompensation der Brennweite, ein kritisches Element für Faserlaser mit begrenzter Schärfentiefe (typischerweise ±2-3 mm), wird durch piezoelektrische Autofokussysteme mit Reaktionszeiten von weniger als 100 ms erreicht. Dies gewährleistet einen gleichmäßigen Kontrast und eine gleichmäßige Beschriftungstiefe auch auf Oberflächen mit Höhenunterschieden von bis zu ±5 mm gegenüber der Nennebene.

Sofortiger Markierungsmodus ohne manuelle Einrichtung
Der sofortige und interaktive Markierungsmodus ohne manuelle Einrichtung stellt die neueste Entwicklung integrierter Vision-Laser-Systeme dar, die auf maximale betriebliche Flexibilität ausgerichtet sind. Der Bediener positioniert das Bauteil im Arbeitsbereich ohne genaue Ausrichtungsvorgaben, und das System identifiziert das Teil automatisch über vorab geladene 3D-Modelldatenbanken oder geometrische Erkennung in Echtzeit.
Sobald das Bauteil erkannt wurde, schlägt die Software automatisch Markierungspositionen vor, die den technischen Spezifikationen entsprechen. Der Bediener kann die Auswahl über eine intuitive grafische Oberfläche bestätigen oder ändern. Der gesamte Erkennungs-Positions-Markierungs-Zyklus dauert bei Standardkomponenten weniger als 15 Sekunden, was eine Reduzierung um 70-80% im Vergleich zu Vorrichtungsmethoden bedeutet.
Diese Betriebsart ist ideal für die Kleinserienfertigung, MRO (Wartung, Reparatur und Überholung) und Markierungsanwendungen nach der Fertigung, bei denen die Vielfalt der zu verarbeitenden Komponenten die Verwendung spezieller Vorrichtungen unpraktisch macht. Die Flexibilität des Systems ermöglicht es, bis zu 200-300 verschiedene Teilenummern zu verarbeiten, ohne dass eine physische Einrichtung erforderlich ist.
Operative Vorteile in der Produktionsumgebung der Luft- und Raumfahrt
Die Einführung integrierter Bildverarbeitungs-Lasersysteme bringt messbare Vorteile bei mehreren Produktionsleistungsindikatoren. In den meisten der dokumentierten Fälle haben die Abteilungen, die den Übergang von traditionellen Systemen zu adaptiven Technologien vollzogen haben, deutliche Verbesserungen erfahren.
Die Reduzierung der Rüstzeit ist der unmittelbarste Vorteil: Durch den Wegfall der Vorrichtungen und der manuellen Rüstzeiten werden die Produktwechsel von 15-30 Minuten auf weniger als 2 Minuten reduziert, was sich direkt auf die stündliche Produktionskapazität auswirkt. Für Abteilungen mit mehreren Produkten und 8-12 Rüstvorgängen pro Tag bedeutet dies eine Einsparung von 2-3 Produktionsstunden pro Tag.

Die Qualitätskonformität wird durch die automatische Überprüfung der Lesbarkeit nach der Markierung verbessert. Die integrierten Systeme scannen und bewerten den Data-Matrix-Code sofort nach der Markierung gemäß den Parametern der ISO/IEC 15415 und ermöglichen eine sofortige Nachbearbeitung im Falle einer Nichtkonformität. Dadurch entfällt die Notwendigkeit einer nachträglichen Qualitätskontrolle und der Ausschuss für nicht konforme Markierungen, die später im Prozess entdeckt werden, wird drastisch reduziert.
Auf der Seite der Rückverfolgbarkeit und Dokumentation zeichnen die fortschrittlichen Systeme automatisch Markierungsparameter, Codeeinteilung, Vor-/Nachbearbeitungsbilder und Positionierungskoordinaten auf und erstellen Berichte, die den Anforderungen von AS9100 und NADCAP entsprechen. Diese automatische Dokumentation macht die manuelle Transkription überflüssig, reduziert Fehler bei der Dateneingabe und gewährleistet objektive Beweise für Audits und Untersuchungen bei Verstößen gegen die Vorschriften.
| Leistungsindikator | Traditionelles System mit Halterung | Integriertes Vision-Laser-System | Verbesserung |
| Einrichtungszeit ändern | 15-30 min | <2 min | 85-95% |
| Ablehnungen aufgrund von Fehlplatzierungen | 2-5% | <0,5% | 70-90% |
| Teilenummer-Verwaltungsfunktion | 10-20 | 200-300 | 10-15x |
| Zeit für Qualitätsdokumentation | 8-12 min/Stück | Automatisch | 100% |
Zukunftsperspektiven: Künstliche Intelligenz und maschinelles Lernen
Jüngste Entwicklungen integrieren maschinelles Lernen und Deep-Learning-Algorithmen in Bildverarbeitungssysteme, die fortschrittliche Erkennungsfunktionen und eine adaptive Optimierung der Markierungsparameter ermöglichen. Faltungsneuronale Netze (CNNs) werden auf Datenbanken mit Tausenden von markierten Bauteilen trainiert und lernen so komplexe Korrelationen zwischen geometrischen Merkmalen, Materialien und optimalen Laserparametern.
In der industriellen Praxis sind diese ‘intelligenten’ Systeme in der Lage, automatisch Korrekturen an den Prozessparametern vorzuschlagen, je nachdem, welche Abweichungen in Echtzeit festgestellt werden, wie z.B. Schwankungen des Oberflächenreflexionsgrads, das Vorhandensein von Verunreinigungen oder örtlich begrenzte Materialfehler. Durch kontinuierliches Selbstlernen wird die Systemleistung schrittweise verbessert, wodurch manuelle Eingriffe reduziert und der Prozess mittel- bis langfristig stabilisiert wird.
Die Integration von maschineller Bildverarbeitung und Lasermarkierung stellt einen notwendigen Wandel für Luft- und Raumfahrtabteilungen dar, die nach Produktionseffizienz, betrieblicher Flexibilität und strenger Qualitätskonformität streben. Bildverarbeitungstechnologien mit dynamischer Kalibrierung, intelligenter Positionierung auf gekrümmten Oberflächen und sofortiger interaktiver Markierung beseitigen die Beschränkungen herkömmlicher Systeme und ermöglichen eine präzise Markierung komplexer Geometrien mit drastischer Reduzierung von Zeit, Kosten und Ausschuss. In einem industriellen Kontext, der zunehmend auf eine flexible Produktion und vollständige Rückverfolgbarkeit ausgerichtet ist, sind diese Systeme der neue Standard.
