Lasertexturierung für implantierbare Komponenten: Oberflächenmikrostruktur und Adhäsion in medizinischen Anwendungen

Bei implantierbaren medizinischen Geräten ist das Versagen einer Klebeschnittstelle nicht nur eine Unannehmlichkeit bei der Herstellung: Es kann die Stabilität einer Prothese, das Gleiten einer osteoinduktiven Beschichtung oder die Verankerung eines wichtigen Sensors gefährden. Die technische Herausforderung für die F&E-Teams besteht darin, eine Oberfläche mit ausreichender Oberflächenenergie und mikrostruktureller Topographie zu schaffen, um eine dauerhafte mechanische und chemische Haftung zu gewährleisten. Dabei arbeiten sie mit Substraten – Titan, PEEK, Co-Cr-Legierungen -, die von Natur aus biologisch inert und unter den Ausgangsbedingungen schlecht benetzbar sind.

Die Lasertexturierung hat sich in den letzten Jahren zu einer Referenztechnik für die kontrollierte Oberflächenvorbereitung dieser Komponenten entwickelt. Im Gegensatz zum Sandstrahlen oder zu herkömmlichen chemischen Behandlungen kann die Geometrie des Oberflächenmusters mit submikrometrischer Präzision programmiert und mit einer Abweichung von weniger als 5 % auf jedem Teil reproduziert werden, wobei jeder Parameter auditiv dokumentiert wird. Dieser Artikel analysiert den physikalischen Mechanismus des Prozesses, die relevanten Betriebsparameter, Vergleiche mit alternativen Technologien und die Auswirkungen auf die behördliche Validierung.

Mikro- und Nanotexturen: Physikalischer Mechanismus und Auswirkungen auf Benetzbarkeit und Adhäsion

Die Beziehung zwischen Oberflächentopographie und Haftung basiert auf drei konkurrierenden Phänomenen: der Vergrößerung dertatsächlichen Oberfläche, der Veränderung derOberflächenenergie (und damit des Kontaktwinkels mit Klebstoffen und Zementen) und dem Beitrag der mechanischen Verankerung des Polymers in den Mikrokavitäten. Bei der Lasertexturierung werden alle drei unabhängig voneinander durch Prozessparameter gesteuert.

Wenn ein Laserpuls auf ein Metallsubstrat trifft, überschreitet die Bestrahlungsstärke – ausgedrückt in W/cm² – die Ablationsschwelle des Materials. Bei Titan Grad 4 oder Grad 23 (Ti-6Al-4V ELI) liegt dieser Schwellenwert typischerweise zwischen 0,5 und 2 J/cm² im Ultrakurzpulsbereich (Femtosekunde oder Pikosekunde). Die Energie wird fast augenblicklich vom Elektronengas absorbiert, bevor sie in das Kristallgitter diffundieren kann: Dies ermöglicht die Entfernung von Material mit einer wärmebeeinflussten Zone (HAZ), die innerhalb von 1-5 µm liegt, was wesentlich geringer ist als bei Nanosekunden-Pulslasern (typische HAZ: 20-80 µm).

Das morphologische Ergebnis hängt vom Energieregime ab. Bei moderaten Fluenzen (0,5-2 J/cm²) bilden sich laserinduzierte periodische Strukturen – bekannt als LIPSS (Laser-Induced Periodic Surface Structures) – mit Periodizitäten im Bereich von 200-800 nm, d.h. auf einer nanostrukturellen Skala. Durch Erhöhung der Fluenz oder Überlagerung mehrerer Durchgänge erhält man Mikrokanäle, Mikropillare oder Gittermuster mit einer charakteristischen Größe von 5-100 µm, die sich für die mechanische Verankerung von hochviskosen Zementen und Klebstoffen eignen.

Die Auswirkung auf die Benetzbarkeit ist direkt: eine polierte Titanoberfläche hat einen Wasserkontaktwinkel von 60-80°. Nach der Lasertexturierung mit LIPSS-Strukturen sinkt der Winkel auf Werte unter 10°, ein hydrophiles Verhalten, das eine vollständige Benetzung durch Acrylzemente, Epoxidharze und osteoinduktive Primer begünstigt. Derselbe Effekt lässt sich übrigens nicht mit grobem Sandstrahlen erzielen, das zwar die durchschnittliche Rauheit Ra erhöht, aber die nanoskopische Struktur der Oberfläche nicht verändert.

Betriebsparameter und Prozesskonfiguration

Die Festlegung des Prozesses für eine implantierbare Komponente beginnt mit der Wahl der Laserquelle. Heute stellen Pikosekunden-Pulssysteme (Pulsdauer 1-50 ps) das optimale Gleichgewicht zwischen thermischer Kontrolle und Abtragsgeschwindigkeit für biomedizinische Metalle dar. Dauerstrich- oder Nanosekundenlaser erzeugen zu viel thermische Energie für die Präzisionsbearbeitung von dünnem Titan; Femtosekundensysteme bieten eine bessere Kontrolle, allerdings zu deutlich höheren Anschaffungs- und Betriebskosten.

Der Parameter, der die endgültige Adhäsion am meisten beeinflusst, ist die Überlappungzwischen benachbarten Pulsen (Overlap Rate), definiert als der Prozentsatz der räumlichen Überlappung zwischen aufeinanderfolgenden Spots. Bei Überlappungswerten von über 80% wird eine progressive Ablation erzeugt, die Mikrokanäle mit kontrollierbaren Tiefen zwischen 5 und 50 µm hervorbringt. Eine Verringerung der Überlappung auf 20-40% begünstigt dagegen die Schaffung von LIPSS-Strukturen ohne nennenswerte Materialabtragung, was nützlich ist, wenn die Abmessungsanforderungen des Teils keine Dickenvariationen von mehr als 10 µm zulassen.

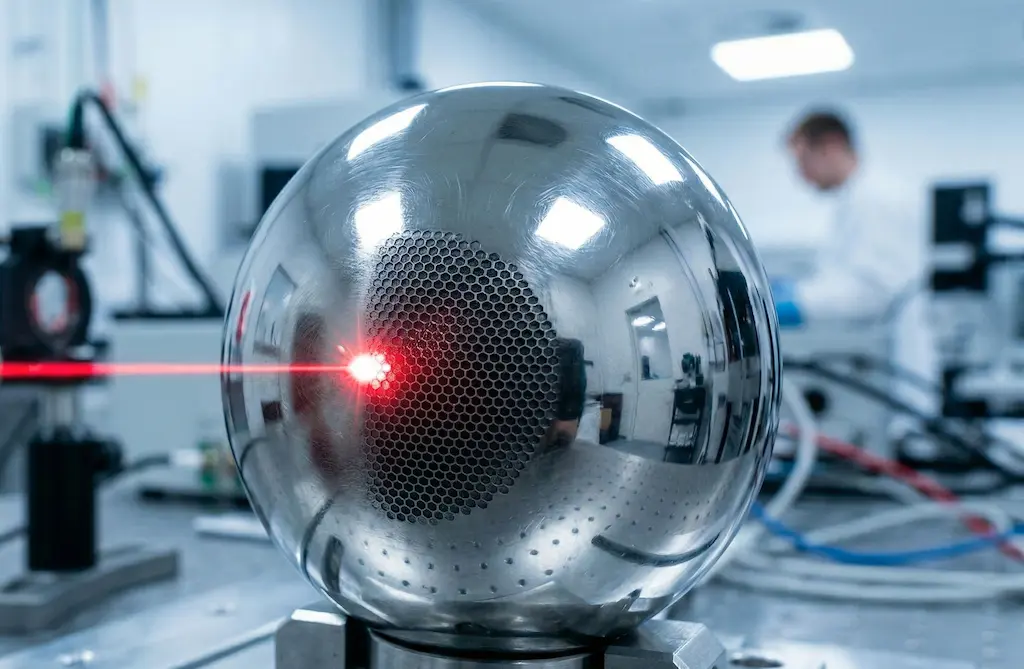

Bei Prozessen an gekrümmten Gehäusen oder komplexen Geometrien – wie z.B. Hüftprothesensockeln oder implantierbaren Sensorhalterungen – muss der galvanometrische Abtastkopf in ein 5- oder 6-achsiges Bewegungssystem integriert werden, das die Rechtwinkligkeit des Strahls zur lokalen Oberfläche innerhalb von ±2° gewährleistet. Höhere Einfallswinkel verändern das Erscheinungsbild der abgetragenen Strukturen und führen zu einer Variabilität der Rauheit, die im Prozesskontrollplan dokumentiert werden muss.

Vergleich mit Sprengungen und chemischen Behandlungen: Kontrolle, Reproduzierbarkeit, Umweltauswirkungen

Sandstrahlen (Sandstrahlen oder Sandstrahlen mit Al₂O₃- oder TiO₂-Partikeln) ist die historisch am weitesten verbreitete Technik für die Oberflächenvorbereitung von prothetischen Oberflächen. Ihre größte Einschränkung ist nicht die erzielbare Rauheit – die Ra von 2-6 µm erreichen kann und sich mit der Lasertexturierung überschneidet – sondern dieUnmöglichkeit, die Geometrie der Muster zu kontrollieren. Die statistische Verteilung der Schläge erzeugt isotrope und zufällige Morphologien, die von Charge zu Charge schwer zu reproduzieren sind. Abzugsteststudien an Zement-Titan-Grenzflächen zeigen Standardabweichungen der Haftfestigkeit zwischen 15 und 30 % bei herkömmlichem Sandstrahlen, im Gegensatz zu den 4-8 %, die mit optimierter Lasertexturierung erreicht werden können.

Ein weiteres Problem beim Sandstrahlen ist die Kontamination durch Strahlmittelrückstände: In die Titanoberfläche eingebettete Al₂O₃-Partikel können unerwünschte biologische Interferenzen erzeugen und Reinigungs- und Sterilisationsprotokolle erschweren. Die Analyse der Röntgenphotoelektronenspektroskopie (XPS) von sandgestrahlten Oberflächen zeigt systematisch das Vorhandensein von Restaluminium im Bereich von 0,5-2 at%, ein Parameter, der nach einigen Normen für Geräte der Klasse III ausdrücklich überwacht werden muss.

Chemische Behandlungen – HF/HNO₃-Angriff, Eloxieren, Abscheidung von Hydroxylapatit-Beschichtungen – bieten eine ausgezeichnete Kontrolle der Oberflächenchemie, erfordern jedoch das Management von klassifiziertem Abfall, eine Entsorgungsinfrastruktur und Zykluszeiten von 30-120 Minuten pro Teil. In einer Produktion mit geringen bis mittleren Stückzahlen, wie sie für implantierbare Geräte typisch sind (100-10.000 Teile/Jahr pro kundenspezifischer Anlage), senkt die Lasertexturierung die Kosten für die Oberflächenvorbereitung um 40-60% im Vergleich zur vollständigen Chemie und eliminiert gleichzeitig die Kosten für die Einhaltung der Umweltvorschriften, die mit der Verwendung starker Säuren verbunden sind.

Die Kombination aus Lasertexturierung und leichter chemischer Behandlung (z. B. Reinigung mit verdünnter Säure nach der Texturierung, um Glühoxide zu entfernen) ist heutzutage die Konfiguration, die von mehreren Herstellern orthopädischer Implantate für HA-Beschichtungen (Hydroxylapatit) verwendet wird: Die Laser-Mikrostruktur dient als Substratanker, während die chemische Behandlung die chemische Biokompatibilität der Oberfläche optimiert. Bei dieser Hybridkonfiguration müssen die Abfolge und die Parameter jedes Schritts in der Design History File (DHF) definiert und separat validiert werden.

Regulatorische Aspekte und Validierung: Tests, Dokumentation und Audit Trail

Bei implantierbaren Medizinprodukten ist die Oberflächenvorbereitung kein sekundärer Prozessparameter: Sie ist ein integraler Bestandteil des Produktdesigns und unterliegt den in der ISO 13485:2016 festgelegten Anforderungen an die Prozesskontrolle, was direkte Auswirkungen auf Abschnitt 7.5 (Produktion und Leistungserbringung) und das Management von Nichtkonformitäten hat. Die Lasertexturierung als spezieller Prozess – ein Prozess, dessen Ergebnis nicht vollständig durch eine nachträgliche Inspektion überprüft werden kann – erfordert eine Qualifizierung des Prozesses selbst, bevor die Serienproduktion beginnt.

Die Prozessvalidierung folgt in der Regel dem IQ/OQ/PQ-Schema (Installation Qualification, Operational Qualification, Performance Qualification). In der OQ-Phase werden insbesondere die kritischen Prozessparameter (CPPs) und ihr akzeptabler Betriebsbereich definiert: Für die Lasertexturierung gehören zu den CPPs die Fluenz pro Puls, die Wiederholrate, die Scangeschwindigkeit und der Abstand zwischen den Linien. In der PQ wird nachgewiesen, dass das kritische Qualitätsmerkmal (CQC) – in der Regel die Schälfestigkeit der Oberfläche, ausgedrückt in MPa – die festgelegten Akzeptanzkriterien erfüllt, wenn die CPPs innerhalb der definierten Bereiche gehalten werden.

Pull-Off-Widerstandstest (Pull-Off und Lap Shear)

Abreißtests (ISO 4624) und Überlappungsscherung (ASTM D1002 oder ASTM F2255 für medizinische Anwendungen) sind die am häufigsten verwendeten Methoden zur Quantifizierung der Haftung an der lasertexturierten Schnittstelle. Typische Scherfestigkeitswerte für texturierte Titan-Epoxid-Grenzflächen liegen zwischen 12 und 22 MPa, verglichen mit 6-10 MPa für ungeprüfte sandgestrahlte Oberflächen. Bei medizinischen Titan-Epoxid-Grenzflächen kann die Lasertexturierung die Zugfestigkeit auf 30-40 MPa erhöhen, was im Allgemeinen für strukturelle Anwendungen von implantierbaren Sensoren mit einer maximalen Belastung von 20-25 N ausreicht.

Ein häufig unterschätzter Aspekt bei der Testplanung ist die thermische Zyklisierung vor dem Test: Die Proben sollten vor den Abzugstests einer simulierten Sterilisation unterzogen werden (Autoklav 121°C, 15 min, 3 Zyklen; oder ETO-Sterilisation gemäß ISO 11135), da die thermische Zyklisierung die rheologischen Eigenschaften der Klebstoffe verändert und die Grenzflächenfestigkeit im Vergleich zu unsterilisierten Proben um 10-25% verringern kann. Die Aufnahme dieses Schritts in die PQ-Testprotokolle ist unerlässlich, um Nichtkonformitäten nach dem Inverkehrbringen zu vermeiden.

Rauhigkeitskontrolle und Oberflächencharakterisierung

Die messtechnische Charakterisierung der texturierten Oberfläche umfasst die Messung von Rauheitsparametern gemäß ISO 25178 (für 3D-Oberfläche) oder ISO 4287 (2D-Profil). Die Referenzparameter für Haftanwendungen sind Ra (arithmetisches Mittel der Rauheit), Rz (mittlere Höhe der Unregelmäßigkeiten) und der Parameter Sdr (Developed Interfacial Area Ratio), der die prozentuale Zunahme der tatsächlichen Fläche im Vergleich zur projizierten Fläche quantifiziert. Ein Sdr-Wert zwischen 80 und 200% weist auf eine Oberfläche mit deutlicher Textur hin, ohne übermäßige einspringende Bereiche, die während des Klebstoffauftrags Gas einschließen könnten.

Für die Audit-Dokumentation muss jeder Charge texturierter Komponenten ein messtechnischer Bericht beigefügt werden, der Folgendes enthält: Rauheitsmessungen an repräsentativen Kontrollproben (mindestens 3 Messungen pro texturierter Zone), REM-Bilder bei 500x und 2000x zur qualitativen Bewertung der Morphologie und das Prozessprotokoll mit allen CPP-Parametern mit zertifiziertem Zeitstempel. Systeme, wie die von LASIT für medizinische Anwendungen entwickelten, integrieren das Dokumentenmanagement direkt in die Maschinensteuerungssoftware und erzeugen automatisch Rückverfolgbarkeitsberichte, die den Anforderungen von 21 CFR Part 11 für den FDA-Markt und der EU-Verordnung 2017/745 (MDR) für den europäischen Markt entsprechen.

Operative Herausforderungen und Best Practices bei der medizinischen Lasertexturierung

Das Hauptproblem bei der Texturierung implantierbarer Komponenten ist die Beherrschung der thermischen Restverformungen bei dünnen Geometrien. Komponenten mit Wandstärken von weniger als 0,5 mm (häufig bei Wirbelsäulenkäfigen aus porösem Titan oder Kapselsensorgehäusen) können erhebliche Verformungen erleiden, wenn der Prozess nicht optimiert wird, um den kumulativen Wärmeeintrag zu reduzieren. Die Standardlösung besteht in der Verschachtelung von Mustern: Anstatt die Texturierung in kontinuierlichen Durchgängen durchzuführen, werden die Bearbeitungsbereiche in einer diskontinuierlichen Abfolge verteilt, so dass jede Zone abkühlen kann, bevor sie erneut bearbeitet wird.

Ein zweiter kritischer Punkt ist die Reinigung nach dem Prozess. Die Sublimation von Metall während der Ablation erzeugt nanometrische Partikel, die sich teilweise auf der strukturierten Oberfläche ablagern. Wenn diese Partikel nicht entfernt werden, können sie die Qualität der Haftung beeinträchtigen und stellen in medizinischen Bereichen eine unannehmbare biologische Gefahr dar. Das Standard-Reinigungsprotokoll umfasst eine Ultraschallspülung in einem organischen Lösungsmittel (Isopropanol oder Aceton in USP-Qualität), gefolgt von einer Spülung in deionisiertem Wasser und einer Trocknung in einem Stickstoffstrom. Die Wirksamkeit der Reinigung muss durch EDX- oder TOF-SIMS-Analysen an OQ-Proben überprüft werden.

Nach den Erfahrungen von LASIT mit orthopädischen und implantierbaren Sensoranwendungen ist ein wiederkehrender Fehler in der Prozessdesignphase die Definition des Texturierungsmusters ohne Berücksichtigung der Rheologie des Applikationsklebstoffs. Ein paralleles Mikrokanalmuster, das senkrecht zur Scherrichtung ausgerichtet ist, maximiert die Scherfestigkeit der Überlappung, aber wenn der Kanal im Vergleich zur Partikelgröße des Zementfüllers zu schmal ist (< 10 µm), kann der Klebstoff nicht vollständig eindringen und die resultierende Festigkeit ist geringer als die einer Oberfläche mit gröberer isotroper Rauheit. Der Entwurf des Musters muss immer von den rheologischen Spezifikationen des Klebstoffs ausgehen.

Implementierung in der Produktion: Integration in den Fertigungsfluss

Die Integration der Lasertexturierung in eine Produktionslinie für implantierbare medizinische Geräte erfordert eine vorherige Bewertung der Positionierung des Schritts im Fertigungsfluss. Die Texturierung sollte nach der spanabhebenden Bearbeitung (Drehen, Fräsen, Erodieren) und vor der abschließenden Oberflächenbehandlung (Eloxieren, HA-Beschichtung) durchgeführt werden. Bei dieser Positionierung hat die Oberfläche bereits die endgültige Geometrie und das Risiko einer Beschädigung der Textur bei nachfolgenden Arbeitsgängen ist minimal.

Bei mittleren bis hohen Produktionsraten (mehr als 500 Teile/Monat) ist die automatisierte Zellenkonfiguration mit Be-/Entladeroboter durch die erforderliche Wiederholbarkeit der Positionierung gerechtfertigt: Abweichungen der Teileposition von mehr als ±50 µm in Bezug auf die programmierte Referenz verändern die Tiefe und Geometrie des Musters in statistisch signifikantem Maße. Integrierte Bildverarbeitungssysteme für die automatische Bezugspunktsuche – erhältlich in fortschrittlichen Konfigurationen von industriellen Lasersystemen – reduzieren diesen Fehler auf unter 15 µm, ohne dass spezielle Vorrichtungen erforderlich sind.

Die Prozessdokumentation ist in diesem Zusammenhang ein ebenso wichtiges Integrationselement wie die Hardware. Jede Maschine muss in der Lage sein, Prozessprotokolle für einzelne Teile (oder Chargen) zu erstellen, die Folgendes enthalten: Laser-CNC-Programmkennung, CPP-Parameter mit gemessenen vs. nominalen Werten, Datum und Uhrzeit der Bearbeitung, Bediener- oder Roboterkennung. Diese Informationen müssen automatisch in das MES- oder ERP-System des Unternehmens einfließen, um die vollständige Rückverfolgbarkeit zu gewährleisten, die nach ISO 13485 und den Auditstandards der benannten Stelle erforderlich ist.

Letzte Überlegungen

Die Lasertexturierung stellt heute die technisch ausgereifteste Lösung für die kontrollierte Oberflächenvorbereitung von implantierbaren Komponenten dar, die für Klebstoffanwendungen bestimmt sind. Die Fähigkeit, das Oberflächenmuster entsprechend der Rheologie des Klebstoffs zu gestalten, es mit einer Wiederholbarkeit von weniger als 8 % zu reproduzieren und jeden Parameter in einem auditierbaren Format zu dokumentieren, unterscheidet sie strukturell von Sandstrahlen und chemischen Behandlungen, nicht nur in Bezug auf die Klebstoffleistung, sondern auch in Bezug auf die Prozesssteuerung in einem regulatorischen Kontext.

Für medizinische F&E-Teams, die sich dieser Technologie nähern, beginnt der effizienteste Weg mit der Definition der Ziel-CQC (Trennfestigkeit in MPa) und der rheologischen Charakterisierung des Applikationsklebstoffs, um dann im Nachhinein die Muster und Prozessparameter zu entwerfen. Die IQ/OQ/PQ-Validierung ist, wenn sie von Beginn des Projekts an geplant wird, keine zusätzliche Belastung, sondern ein methodischer Rahmen, der den Eintritt in die Serienproduktion beschleunigt und das Risiko von Revisionen nach der Markteinführung verringert.
