RotoTower X

RotoTower X ist ein Laserbeschriftungssystem, das mit einem Rundtisch ausgestattet ist und hohe Produktivität mit kompakten Abmessungen sowie Ergonomie verbindet.
Der Rundtisch verfügt über zwei Station und ermöglich so ein hauptzeitparalleles Arbeiten, d.h. Nebenzeiten werden durch das optimierte Be- und Entladen der Bauteile vermieden.

In der Praxis kennzeichnet der Laser dabei das Bauteil in der Kabine, während der Bediener schon das nächste Teil lädt, ohne die Produktivität der Anlage zu reduzieren.
Der Laserbeschrifter ist bereit für die Roboterintegration. Der Tisch hat einen Durchmesser von 600mm, wodurch das System funktional und gleichzeitig sehr kompakt wird.

Die Anlage ist mit optischen Schranken versehen. Diese schützen den Bediener vor möglichen Kollisionen beim Drehen des Tisches und machen den RotoTower X damit äußerst sicher.

Sprechen Sie mit einem Experten

Wichtigste Merkmale

Produktivität

Im automatischen Arbeitsmodus kann der Bediener das bearbeitete/zu bearbeitende Teil während des Beschriftungsvorgangs laden/entladen, da der Tisch über zwei Arbeitspositionen verfügt. Dies wiederum maximiert die Produktivität, da zusätzliche Zeit für das Be- und Entladen entfällt.

Flexibilität

Diese Anlagenbauform kann entweder im automatischen oder im manuellen Modus verwendet werden. Im ersten Fall lädt der Bediener das Teil, startet den Zyklus über den Taster woraufhin sich der Tisch bewegt und das Teil in die Beschriftungskabine fördert. Im manuellen Modus kann der Bediener das Bauteil hingegen durch die seitliche Inspektionstür einlegen und den Zyklus starten.

XZ Achsensystem

Der RotoTower X ist mit einer Z-Achse ausgestattet, die einen Verfahrweg von 400mm zur Fokussierung aufweist. Darüber hinaus verfügt das System über eine X-Achse mit einem Hub von 500mm, um den Arbeitsbereich auf bis zu 420x100mm zu erweitern. Damit ist es möglich, Paletten mit mehreren Komponenten zu verarbeiten oder aber das gleiche Werkstück an mehreren Positionen zu kennzeichnen. Beide Achsen sind mit Encodern ausgestattet und werden direkt motorisch von der FlyCAD-Software gesteuert.

Cosa puoi marcare

Sprechen Sie mit einem LASIT-Experten

Lassen Sie uns gemeinsam überlegen, wie Sie die Produktivität und Effizienz Ihrer Anlage verbessern können. Füllen Sie das Formular aus: Einer unserer Spezialisten wird sich mit Ihnen in Verbindung setzen, um Ihren Bedarf zu analysieren und die besten Schritte festzulegen, ganz unverbindlich.

Wie wir Ihnen helfen können

Erstes Gespräch: Einer unserer Experten wird sich erneut mit Ihnen in Verbindung setzen (per Telefon oder E-Mail, je nachdem, was Sie bevorzugen), um ein erstes Gespräch zu führen und Ihren Bedarf vollständig zu verstehen.
Maßgeschneiderte Analyse: Auf der Grundlage Ihres Bedarfs entscheiden wir gemeinsam über den nächsten Schritt. Wir können einen Besuch in Ihrem Unternehmen organisieren, Ihren Prozess per Videoanruf analysieren oder kostenlose Kennzeichnungstests an Ihren Proben durchführen.
Ihre Lösung: Wir untersuchen und präsentieren Ihnen eine maßgeschneiderte Lösung, die sich nahtlos in Ihren aktuellen Produktionsprozess integrieren lässt.
In Bezug auf die Informationen zur Datenschutzerklärung (Art.13 DSGVO 2016/679), die ich gelesen habe, willige ich in die Verarbeitung meiner Daten ein.
Ich möchte kommerzielle und werbliche Mitteilungen über LASIT-Produkte und -Dienstleistungen erhalten.

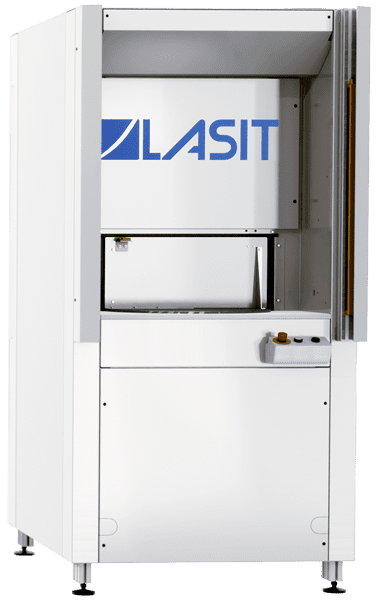

Datenblatt

Höhe

2300mm

Breite

1500mm

Tiefe

1300mm

Laser

Laser Fibra, Laser MOPA, Laser Verde

Arbeitstisch

Ø600mm

Türvariante

Manuale

Verfahrwege der Achsen

400 x 500 mm

Verfügbar Linsen

FFL160
FFL254

Maximale Beschriftungsfläche

ø140mm (FFL160)
ø220mm (FFL254)

Maximales Gewicht auf der Arbeitsplatte

10kg
