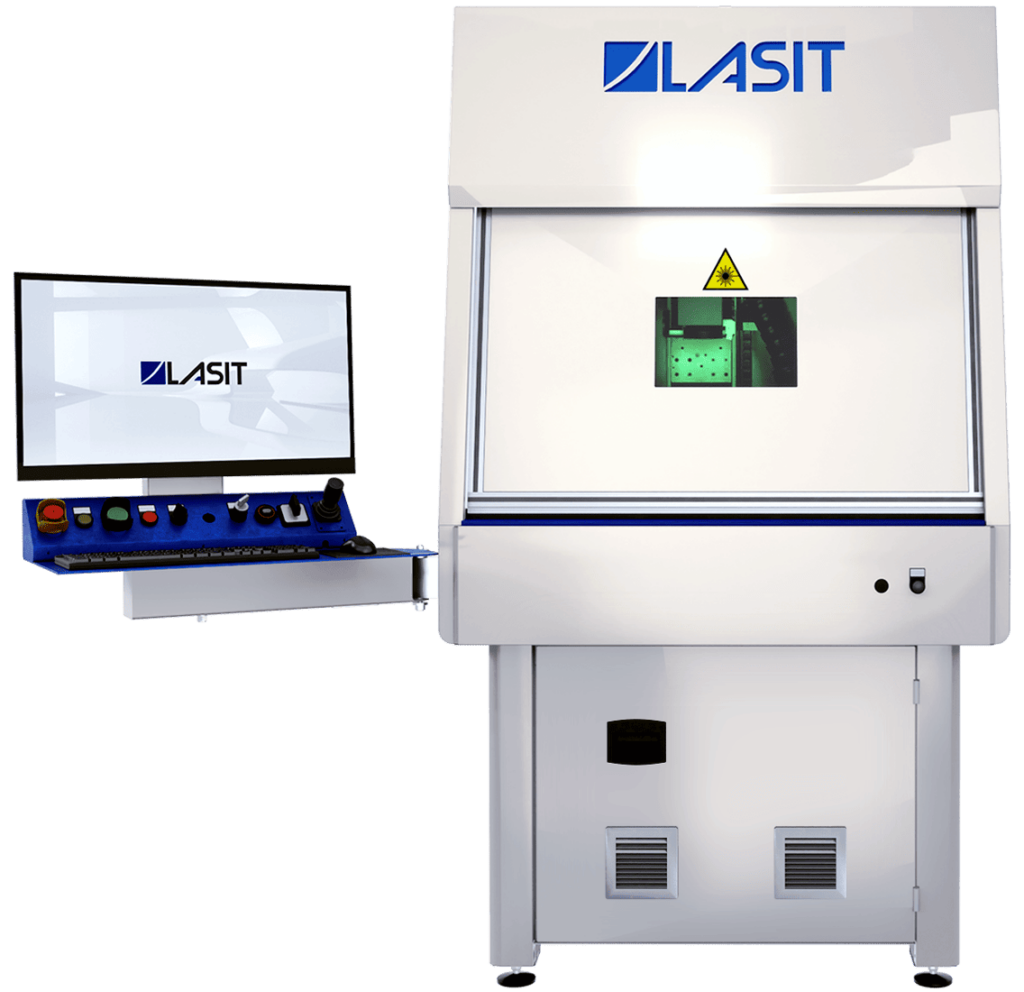

CompactMark G8

Der CompactMark G8 ist ein 3-achsiges Laserbeschriftungssystem. Dank seiner geschweißten, gestreckten und gefrästen Stahlkonstruktion mit geschliffenen Führungen und Kugelumlaufspindeln können präzise sowie wiederholgenaue Markierungen sichergestellt werden.

Die Maschine ermöglicht die Kennzeichnung großer Bauteile oder aber die Abarbeitung von Paletten/Teileaufnahmen mit Duzenden von Einzelteilen. Die Anzahl Raumachsen lässt sich im Gesamtsystem durch Hinzufügen einer schwenkbaren Drehachse und eines Rotationskopfes auf bis zu 6 erhöhen.

Sprechen Sie mit einem Experten

Wichtigste Merkmale

Vielseitigkeit

Der Compactmark G8 kann mit einer Vielzahl von Zubehörumfängen ausgestattet werden. So lässt sich zum Beispiel eine W-Achse für die Markierung zylindrischer Bauteile installieren, ein 3-Achsen-Kopf für die Beschriftung auf komplexen Geometrien verbauen oder aber ein Bildverarbeitungssystemen für die Zentrierung der Beschriftung bzw. das Lesen von 2D-Codes vorsehen.

Produktivität

Der CompactMark G8 ermöglicht die Bearbeitung auf einer Fläche von 700x450mm (mit einem FFL160 Objektiv). Dieses große Bearbeitungsfeld wird dank der Bewegung der X- und der Y-Achse realisiert. Dieses Beschriftungssystem ist sowohl für die Gravur von einzelnen Teilen als auch für die Beschriftung von Duzenden Kleinteilen in Teileaufnahmen oder Paletten geeignet, wobei die präzisen Achsen die Beschriftung stets perfekt zentrieren.

Stabilität

Der Rahmen des CompactMark G8 besteht vollständig aus gestrecktem, bearbeitetem und geschweißtem Stahl. Nach dem thermischen Spannungsabbau wird die Struktur bearbeitet, dass Auflageflächen für Schrauben und Schlitten entstehen. Diese Vorgehensweise ermöglicht später eine höhere Beschleunigung der Achsen ohne das Auftreten von Vibrationen und garantiert gleichzeitig Stabilität sowie Festigkeit.

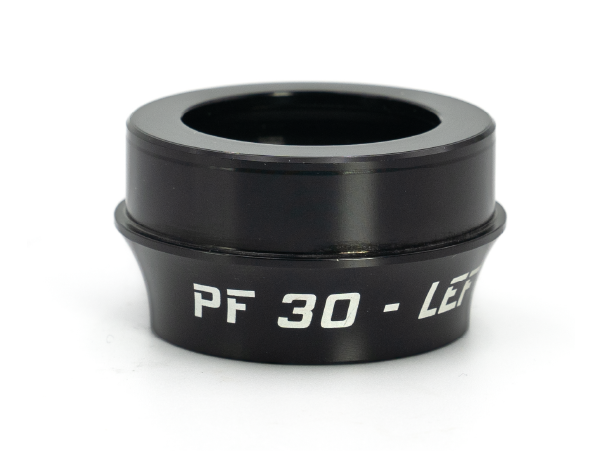

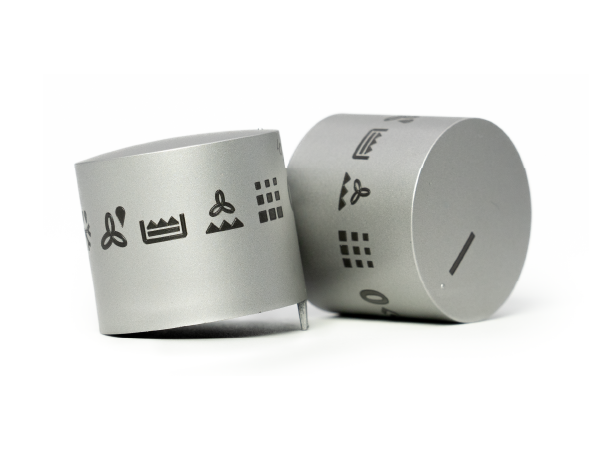

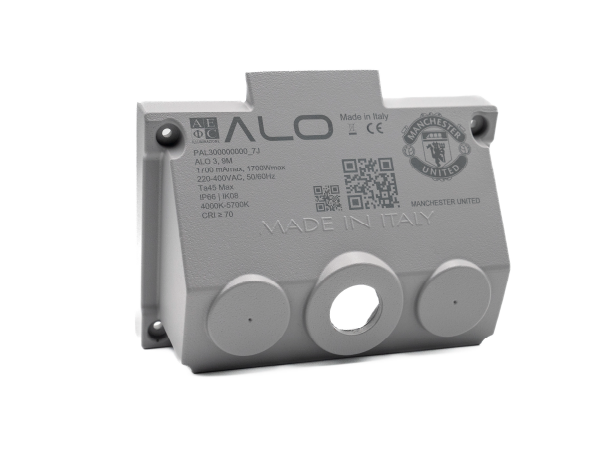

Cosa puoi marcare

Sprechen Sie mit einem LASIT-Experten

Lassen Sie uns gemeinsam überlegen, wie Sie die Produktivität und Effizienz Ihrer Anlage verbessern können. Füllen Sie das Formular aus: Einer unserer Spezialisten wird sich mit Ihnen in Verbindung setzen, um Ihren Bedarf zu analysieren und die besten Schritte festzulegen, ganz unverbindlich.

Wie wir Ihnen helfen können

Erstes Gespräch: Einer unserer Experten wird sich erneut mit Ihnen in Verbindung setzen (per Telefon oder E-Mail, je nachdem, was Sie bevorzugen), um ein erstes Gespräch zu führen und Ihren Bedarf vollständig zu verstehen.
Maßgeschneiderte Analyse: Auf der Grundlage Ihres Bedarfs entscheiden wir gemeinsam über den nächsten Schritt. Wir können einen Besuch in Ihrem Unternehmen organisieren, Ihren Prozess per Videoanruf analysieren oder kostenlose Kennzeichnungstests an Ihren Proben durchführen.
Ihre Lösung: Wir untersuchen und präsentieren Ihnen eine maßgeschneiderte Lösung, die sich nahtlos in Ihren aktuellen Produktionsprozess integrieren lässt.
In Bezug auf die Informationen zur Datenschutzerklärung (Art.13 DSGVO 2016/679), die ich gelesen habe, willige ich in die Verarbeitung meiner Daten ein.
Ich möchte kommerzielle und werbliche Mitteilungen über LASIT-Produkte und -Dienstleistungen erhalten.

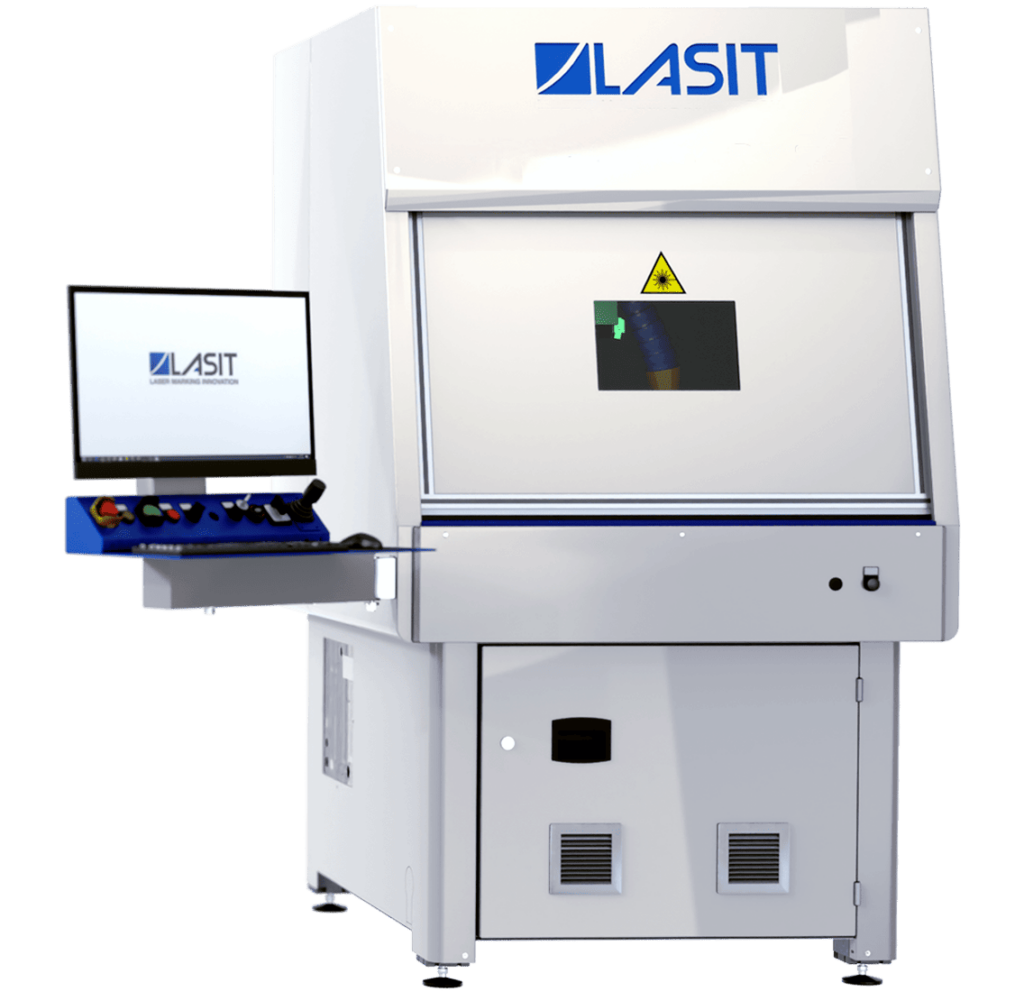

Datenblatt

Höhe

2300mm

Breite

1200mm

Tiefe

1350mm

Laser

Laser Fibra, Laser MOPA, Laser Picosecondo, Laser Verde, Laser UV

Arbeitstisch

800 x 450 mm

Türvariante

Manuale, Pneumatica

Verfahrwege der Achsen

600 x 400 x 400 mm

Verfügbar Linsen

FFL160
FFL254
FFL330

Maximale Beschriftungsfläche

700 x 500 mm (FFL160)
760 x 560 mm (FFL254)
810 x 610 mm (FFL330)

Maximales Gewicht auf der Arbeitsplatte

150kg
