Laserbeschriftung von Knöpfen für Haushaltsgeräte: RotoKnob

Die Herausforderung der Knopfmarkierung

Im Bereich der Haushaltsgeräte stellt die Beschriftung von Knöpfen (Drehknöpfen) für Backöfen, Kochfelder und Waschmaschinen eine entscheidende Herausforderung dar. Diese Bauteile erfordern präzise Laserbeschriftungen sowohl auf der Seitenfläche (Temperaturanzeigen, Programme, Füllstände) als auch auf der Oberseite (Funktionssymbole, Bezugslinien). Die Komplexität erhöht sich angesichts der vom Markt geforderten Produktionsmengen und der Vielfalt der verwendeten Materialien, vor allem technischer Kunststoffe, die spezifische Kennzeichnungsparameter erfordern.

Technologische Innovation

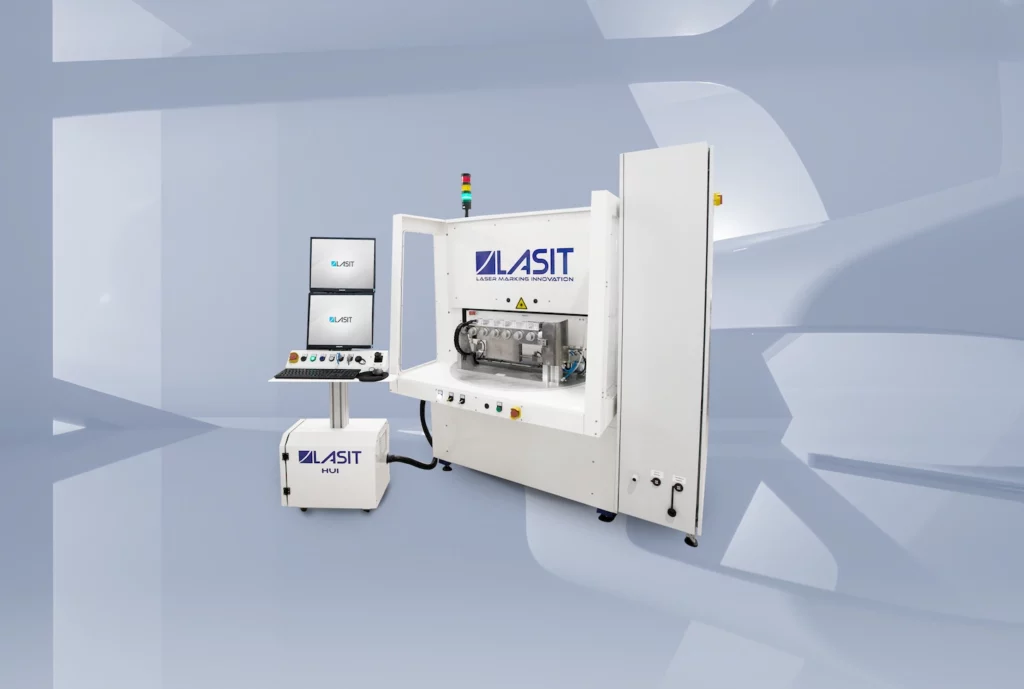

Der RotoKnob repräsentiert die Evolution der Laserbeschriftungstechnologie für den Haushaltsgerätebereich. Ausgehend von der bewährten RotoMark-Plattform hat LASIT ein System entwickelt, das mehrere Innovationen integriert:

• Dual-Laser-System: Zwei faseroptische Laserquellen (erhältlich in den Leistungsklassen 20W, 30W, 50W oder 100W) arbeiten gleichzeitig, wodurch die Zykluszeiten optimiert und die Produktivität verdoppelt werden können.
• Fortschrittliche Mehrspindel: Das System ist mit zwei Arbeitsstationen ausgestattet, die jeweils mit einer 6-Positionen-Mehrspindel versehen sind. Dies ermöglicht das Laden/Entladen von 6 Teilen in maskierter Zeit, wodurch der Produktionsfluss optimiert wird.
• Präzisionsneigesystem: Das innovative Neigesystem ermöglicht volle 360-Grad-Drehungen des Knopfes sowie eine Neigung von bis zu 90 Grad. Diese einzigartige Funktion ermöglicht Markierungen sowohl auf dem Umfang als auch auf dem Kopf des Knopfes, ohne dass eine manuelle Neupositionierung erforderlich ist.

Der Arbeitskreislauf im Detail

1. Ladephase: Der Bediener lädt 6 Knöpfe auf die erste Mehrspindel in der Ladestation
2. Tischdrehung: Der 1000-mm-Drehtisch dreht sich automatisch um 180° und bringt die Werkstücke in Markierposition
3. Gleichzeitige Markierung:
   • Die beiden Laser beginnen gleichzeitig mit der Markierung
   • Das Kippsystem dreht die Knöpfe für die Markierung des Umfangs
   • Nach Abschluss der Seitenmarkierung schwenkt das System um 90° für die Kopfmarkierung
4. Maskierte Zeit: Während der Markierung entlädt der Bediener die fertigen Teile von der zweiten Mehrspindel und lädt 6 neue Knöpfe
5. Abschluss des Zyklus: Nach Abschluss der Markierung dreht sich der Tisch erneut und bringt die markierten Werkstücke in die Entladeposition zurück.

Erweiterte technische Merkmale

Bei diesem Laserbeschrifter hat LASIT spezielle technische Lösungen implementiert, um maximale Effizienz und Qualität zu gewährleisten:

• Stahlkonstruktion: Die gesamte Struktur, einschließlich des Drehtisches und der XZ-Achsen, ist aus Stahl gefertigt, um Stabilität und Präzision bei der Lasermarkierung zu gewährleisten
• Dediziertes Absaugsystem: Ein Absaugsystem mit HEPA-Filter und Aktivkohle sorgt für eine effektive Beseitigung von Staub und Dämpfen, die bei der Laserbeschriftung von Kunststoffmaterialien entstehen
• Erweiterte Überwachung:
  • Integrierte Kamera für Echtzeit-Prozesskontrolle
  • Bildverarbeitungssystem für die Qualitätskontrolle (optional)
• Maßgeschneiderte Software-Schnittstelle:
  • Dedizierte Software zur Vereinfachung der Programmierung
  • Direkte Integration in die MES/ERP-Systeme des Unternehmens
  • Barcodeleser zum automatischen Laden von Programmen (optional)
• Motorisierte XZ-Achsen:
  • X-Achse mit 200 mm Hub für erweiterten Markierbereich
  • Z-Achse mit bis zu 200 mm Verfahrweg zur Handhabung von Knöpfen unterschiedlicher Höhe
