In der Automobilindustrie sind die Produktionseffizienz und die Qualität des Endprodukts Parameter, die keine Kompromisse zulassen. Unter den kritischsten Vorgängen bei der Herstellung von Bremskomponenten ist die Reinigung der Bremsscheiben ein grundlegender Schritt, der sich direkt auf die Leistung und Sicherheit des Fahrzeugs auswirkt. Diese Phase, die traditionell chemischen oder mechanischen Verfahren anvertraut wurde, erfährt dank der Einführung der Hochleistungs-Faserlasertechnologie einen radikalen Wandel.
Lasermarkierung und Lasergravur sind etablierte Anwendungen in der Automobilindustrie, aber der Einsatz von Lasern zur Reinigung stellt eine bedeutende Entwicklung dar. Es geht nicht nur darum, Verunreinigungen von der Oberfläche zu entfernen: Die Laserreinigung von Bremsscheiben ist ein Präzisionsverfahren, das die vollständige Entfernung von Bearbeitungsrückständen, Schutzölen und Oxidation gewährleisten muss, ohne die Integrität des darunter liegenden Materials zu beeinträchtigen.
Warum Bremsscheiben so gründlich gereinigt werden müssen
Bremsscheiben sind Komponenten, die während ihres Lebenszyklus extremen mechanischen und thermischen Belastungen ausgesetzt sind. Ihre Kontaktfläche mit den Belägen muss besondere Eigenschaften aufweisen, um die beste Bremsleistung zu gewährleisten, Vibrationen zu minimieren und die Lebensdauer des Bauteils zu verlängern.
Während des Produktionsprozesses durchlaufen Bremsscheiben mehrere Dreh-, Schleif- und Endbearbeitungsstufen. Diese Arbeitsgänge hinterlassen unweigerlich Metallrückstände, Schneidöle, Schutzfette und eine oxidierte Oberflächenschicht auf der Oberfläche. Das Vorhandensein dieser Verunreinigungen kann die Leistung der Bremsscheiben ernsthaft beeinträchtigen: Sie verringern den Reibungskoeffizienten mit den Belägen, verursachen abnormale Vibrationen (das so genannte ‘Bremsgeräusch’) und können sogar lokale Überhitzungspunkte erzeugen, die zu Verformungen führen.
Herkömmliche Reinigungsmethoden – wie chemisches Waschen mit Lösungsmitteln, Sandstrahlen oder mechanisches Bürsten – haben mehrere kritische Aspekte. Chemische Verfahren erfordern den Einsatz aggressiver Substanzen, die gemäß den strengen Umweltvorschriften entsorgt werden müssen, was mit erheblichen Kosten verbunden ist. Strahlen ist zwar effektiv, kann aber die Mikrodicke der Oberfläche der Scheibe unkontrolliert verändern. Auch mechanische Verfahren können Rückstände im Material hinterlassen oder kritische Bereiche der Komponente beschädigen.
So funktioniert die Laserreinigung von Bremsscheiben

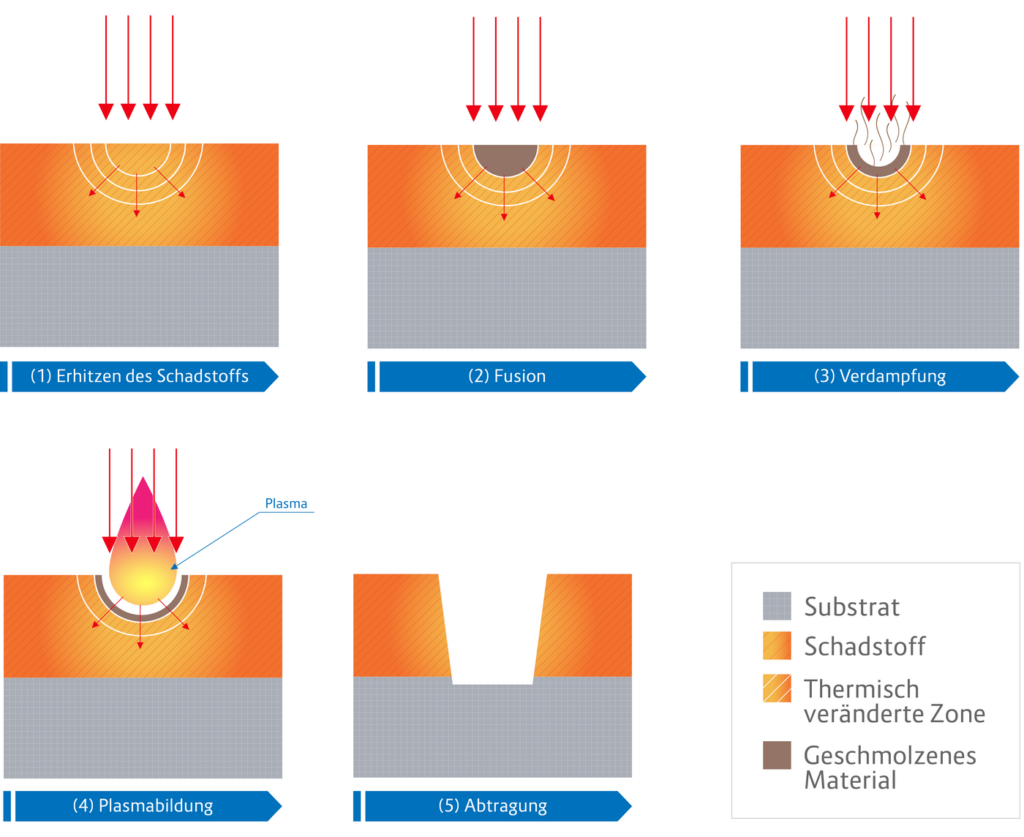

Die Laserreinigungstechnologie verwendet Hochleistungslaserpulse, um Verunreinigungen durch einen kontrollierten Ablationsprozess selektiv von der Metalloberfläche zu entfernen. Wenn der Laserstrahl auf die Oberfläche der Scheibe trifft, wird die Energie hauptsächlich von der Verunreinigungsschicht absorbiert, die andere optische Eigenschaften hat als das darunter liegende Metall.
Die Verunreinigung erhitzt sich schnell auf Temperaturen, die sie sofort verdampfen oder sublimieren lassen. Dieses Phänomen, das in Bruchteilen einer Sekunde auftritt, erzeugt eine Mikroexplosion, die das Material von der Oberfläche abträgt. Die Präzision des Prozesses ist so hoch, dass das Metallsubstrat praktisch unberührt bleibt: Der Laser kann so kalibriert werden, dass er Schichten in der Größenordnung von wenigen Mikrometern abträgt, ohne das Grundmaterial zu beeinträchtigen.
Für die Reinigung von Bremsscheiben werden in der Regel Faserlaser mit einer Leistung von 100W bis 1000W eingesetzt. Die Wahl der Leistung hängt von mehreren Faktoren ab: der Art der zu entfernenden Verunreinigung, der Dicke der Schicht, der erforderlichen Prozessgeschwindigkeit und dem Material der Scheibe selbst. Faserlaser sind aufgrund ihrer hohen Energieeffizienz, ihrer Strahlqualität und ihrer Fähigkeit, in für die Reinigung optimierten Pulsregimen zu arbeiten, die ideale Lösung für diese Anwendung.
Technische Vorteile gegenüber herkömmlichen Methoden
Der Einsatz der Laserreinigung im Produktionsprozess von Bremsscheiben bringt eine Reihe von bedeutenden technischen Vorteilen mit sich, die weit über die einfache Entfernung von Verunreinigungen hinausgehen.
Die Selektivität des Prozesses ist vielleicht der wichtigste Vorteil. Der Laser kann so konfiguriert werden, dass er ausschließlich auf unerwünschte Oberflächenschichten einwirkt, wobei die metallurgischen Eigenschaften der Scheibe vollständig erhalten bleiben. Dieses Maß an Kontrolle ist mit herkömmlichen chemischen oder mechanischen Verfahren unmöglich zu erreichen. Die resultierende Oberfläche weist eine kontrollierte und wiederholbare Rauheit auf, eine grundlegende Eigenschaft für die Gewährleistung einer gleichbleibenden Bremsleistung.
Unter dem Gesichtspunkt der Produktivität bieten Lasersysteme im Vergleich zu herkömmlichen Technologien wettbewerbsfähige Prozessgeschwindigkeiten, mit dem Vorteil, dass sie direkt in die Produktionslinie integriert werden können. Es ist keine Wartezeit zum Trocknen oder Kühlen erforderlich, und das Bauteil kann sofort zum nächsten Schritt übergehen. Die Möglichkeit, den Vorgang vollständig zu automatisieren, typischerweise durch Robotisierung, eliminiert die mit manuellen Eingriffen verbundene Variabilität und gewährleistet einheitliche Ergebnisse in der gesamten Produktion.
Die Umweltverträglichkeit ist ein weiteres, zunehmend wichtiges Element. Die Laserreinigung ist ein vollständig trockener Prozess: Es werden keine chemischen Lösungsmittel verwendet, es entstehen keine Abfallprodukte, die entsorgt werden müssen, und das einzige Nebenprodukt ist Metallstaub, der leicht abgesaugt und gefiltert werden kann. Dies führt zu einer erheblichen Reduzierung der mit der Entsorgung verbundenen Betriebskosten und zu einer Verbesserung der allgemeinen Nachhaltigkeit des Produktionsprozesses.
Praktische Umsetzung: Konfigurationen und technische Überlegungen
Die Integration eines Laserreinigungssystems in die Produktion von Bremsscheiben erfordert eine sorgfältige Analyse der Anwendungsspezifikationen und eine optimale Systemkonfiguration.
Bei den meisten Installationen werden 6-achsige anthropomorphe Roboter eingesetzt, die den Laserkopf entlang der Oberfläche der Scheibe bewegen. Diese Konfiguration bietet ein Höchstmaß an Flexibilität, da alle Bereiche des Bauteils – einschließlich der komplexesten Bereiche wie Belüftungslöcher und Seitenflächen – unter Beibehaltung des optimalen Einfallswinkels des Laserstrahls erreicht werden können.
Für Bremsscheiben in Standardgröße ermöglicht ein 500-1000W-Laser Zykluszeiten im Bereich von 20-40 Sekunden pro Teil, je nach Größe der zu behandelnden Oberfläche. Die Wahl der Leistung sollte sich nicht allein an der Geschwindigkeit orientieren: Eine zu hohe Leistung könnte zu einer übermäßigen lokalen Erwärmung führen, während eine zu geringe Leistung mehrere Durchgänge erforderlich machen würde, was zu einer geringeren Effizienz führen würde.
Die Absaugung der während des Prozesses entstehenden Dämpfe ist ein kritischer Aspekt der Anlage. Die entfernten Verunreinigungen werden verdampft und müssen sofort abgesaugt werden, damit sie sich nicht erneut auf der frisch gereinigten Oberfläche ablagern können. Moderne Filtersysteme fangen Partikel effektiv ab und sorgen für eine sichere Arbeitsumgebung, die den Gesundheits- und Sicherheitsvorschriften entspricht.
Ein Element, das oft unterschätzt wird, ist der Bedarf an integrierten Qualitätskontrollsystemen. Viele moderne Anlagen sind mit Bildverarbeitungskameras ausgestattet, die die Oberfläche der Scheibe nach der Reinigung inspizieren und prüfen, ob noch Verunreinigungen vorhanden sind und ob das Ergebnis den Qualitätsstandards entspricht. Dieser Ansatz ermöglicht es, Anomalien in Echtzeit abzufangen und 100% konforme Teile zu garantieren.
Anwendungsbereiche und Zukunftsaussichten
Obwohl die gängigste Anwendung die Bremsscheiben von Kraftfahrzeugen sind – Hersteller wie Ferrari, Brembo und andere große Unternehmen haben diese Technologie bereits eingeführt – findet die Laserreinigung auch in anderen Bereichen mechanischer Komponenten Anwendung.
Im Motorsport und bei Hochleistungsfahrzeugen, wo die Toleranzen noch enger sind und die Bremsleistung ein Wettbewerbsfaktor ist, ist die Laserreinigung praktisch zum Standard geworden. Die Fähigkeit, perfekt saubere Oberflächen mit wiederholbaren Eigenschaften zu erzielen, führt zu messbaren Vorteilen in Bezug auf Leistung und Zuverlässigkeit.
Auch die Welt der Nutz- und Industriefahrzeuge zeigt zunehmendes Interesse an dieser Technologie. Die großen Bremsscheiben, die in Lastwagen und Schwerlastfahrzeugen verwendet werden, erfordern besonders anspruchsvolle Reinigungsprozesse, und Laser erweisen sich als effektive Lösung für die Handhabung großer Mengen an Material bei gleichzeitiger Einhaltung hoher Qualitätsstandards.
Die Zukunftsaussichten sehen eine weitere Entwicklung der Technologie hin zu noch intelligenteren und integrierten Systemen vor. Die Entwicklung adaptiver Steuerungsalgorithmen wird es dem Lasersystem ermöglichen, die Prozessparameter automatisch an die spezifischen Eigenschaften jedes einzelnen Bauteils anzupassen, um das Ergebnis zu optimieren und die Ausschussmargen weiter zu reduzieren. Die Integration mit Industrie 4.0-Systemen wird es außerdem ermöglichen, jeden Prozessschritt vollständig zu verfolgen und vorausschauende Wartungsstrategien in den Anlagen zu implementieren.
Wirtschaftliche Überlegungen und Kapitalrendite
Die Anfangsinvestition für ein Laserreinigungssystem ist zweifellos beträchtlich und liegt in der Regel in der Größenordnung von mehreren hunderttausend Euro für eine komplette Roboteranlage. Bei einer Rentabilitätsanalyse müssen jedoch mehrere Faktoren berücksichtigt werden, die über die reinen Anschaffungskosten hinausgehen.
Die Beseitigung der wiederkehrenden Betriebskosten im Zusammenhang mit dem Kauf von chemischen Lösungsmitteln und deren Entsorgung stellt eine erste spürbare Einsparung dar. Hinzu kommt die Verringerung des Abfalls, der durch inkonsistente oder unzureichende Reinigungsprozesse entsteht, und die Verbesserung der vom Kunden wahrgenommenen Qualität des Endprodukts.
Ein weiterer Aspekt, der sorgfältig bedacht werden sollte, ist die erhöhte betriebliche Flexibilität. Ein Lasersystem kann innerhalb von Minuten auf verschiedene Bremsscheibenmodelle umprogrammiert werden, ohne dass spezielle Geräte oder komplexe Neukonfigurationen erforderlich sind. Das bedeutet, dass Sie schnell auf Nachfrageschwankungen reagieren und unterschiedliche Produktionsmischungen verarbeiten können, ohne dass dies zu Lasten der Effizienz geht.
Bei Produktionsanlagen mit hohen Stückzahlen – typischerweise mehr als 50.000 bis 100.000 Discs/Jahr – liegt die Amortisationszeit im Allgemeinen zwischen 2 und 4 Jahren, abhängig von der spezifischen Konfiguration und den Betriebsbedingungen. Für geringere Stückzahlen oder eine stark schwankende Produktion können Teilintegrationslösungen oder der Einsatz von Lasern mit geringerer Leistung für bestimmte Anwendungen sinnvoller sein.
