Bei der industriellen Laserbeschriftung besteht eine der größten Herausforderungen darin, den optimalen Fokusabstand zwischen der Laseroptik und der Bauteiloberfläche einzuhalten. Moderne Produktionslinien erfordern hohe Geschwindigkeit, strenge Präzision und betriebliche Flexibilität, oft bei komplexen Geometrien oder nicht ebenen Oberflächen. Herkömmliche mechanische Z-Achsen-Systeme sind zwar effektiv, weisen jedoch erhebliche Einschränkungen in Bezug auf die Zykluszeit, die Komplexität der Automatisierung und die Anpassungsfähigkeit an variable Geometrien auf.
Die technologische Antwort auf diese Anforderungen hat sich in der Entwicklung von Markiersystemen mit dynamischer Fokuskontrolle konsolidiert, einer Lösung, die die physische Bewegung der Optik eliminiert und durch eine elektronische Anpassung der Fokusebene in Echtzeit ersetzt. Diese Technologie, die von Lasit seit 1992 entwickelt wurde, als das Unternehmen noch als spezialisierter Komponentenhersteller tätig war, stellt heute einen Standard für industrielle Anwendungen dar, bei denen Geschwindigkeit, Präzision und Vielseitigkeit nicht verhandelbar sind.
Funktionsprinzipien der dynamischen Feuerleitung
Die dynamische Fokussteuerung basiert auf der Fähigkeit, die Position der Fokusebene des Laserstrahls relativ zur Arbeitsfläche elektronisch zu verändern, ohne dass eine mechanische Bewegung der Fokussieroptik erforderlich ist. Diese Technologie nutzt fortschrittliche optische Systeme, die in den Markierkopf eingebaut sind und es ermöglichen, die Konvergenz des Laserstrahls dynamisch zu verändern.
Es basiert auf drei grundlegenden Elementen:
Optische Fokusmodulation: Durch elektronisch gesteuerte optische Elemente modifiziert das System den Fokusabstand des Laserstrahls in Echtzeit. Diese Anpassung erfolgt mit mikrometrischer Präzision und Reaktionszeiten im Millisekundenbereich.
Software-Abstandskompensation: Das Steuersystem enthält Algorithmen, die in Echtzeit die notwendigen Korrekturen berechnen, um die optimale Energiedichte auf der Arbeitsfläche aufrechtzuerhalten, wobei sie sich dynamisch an die geometrischen Variationen des Bauteils anpassen.
Synchronisation mit dem Markierungspfad: Die Fokuseinstellung wird mit der Bewegung der galvanometrischen Spiegel koordiniert, um sicherzustellen, dass jeder Punkt im Markierungspfad unabhängig von seiner räumlichen Position die richtige Energiedichte erhält.
Die modernsten Systeme bieten heute einen Kompensationsbereich von ±40 mm, der für die meisten industriellen Anwendungen ausreicht, ohne dass die Markierungsqualität beeinträchtigt wird.
Betriebliche Vorteile gegenüber mechanischen Z-Achsen-Systemen
Die Einführung der dynamischen Feuerleitung bringt greifbare und messbare Vorteile in Bezug auf Produktivität, Flexibilität und Markierungsqualität.
Geringere Zykluszeiten: Durch den Wegfall der mechanischen Z-Achsen-Bewegung entfallen Beschleunigungs-, Abbrems- und Positionierungsschritte im Produktionszyklus, die die Gesamtzeit erheblich beeinträchtigen können. Bei Anwendungen mit hoher Markierungsfrequenz bedeutet dieser Unterschied eine erhebliche Steigerung der stündlichen Produktionskapazität.
Erhöhte mechanische Zuverlässigkeit: Bei Systemen ohne physische Handhabung der Optik gibt es weniger Komponenten, die dem Verschleiß unterliegen, was zu einem geringeren Bedarf an geplanter Wartung und einer geringeren Wahrscheinlichkeit ungeplanter Ausfallzeiten führt.
Überlegene betriebliche Flexibilität: Die Fähigkeit, den Fokus dynamisch anzupassen, ermöglicht die Kennzeichnung von Komponenten mit komplexen oder variablen Geometrien, ohne dass spezielle Werkzeuge oder manuelle Anpassungen erforderlich sind. Diese Funktion ist besonders vorteilhaft bei der Produktion mehrerer Produkte oder bei häufigen Formatwechseln.
Vereinfachte Inline-Integration: Da die Optik nicht vertikal gehandhabt werden muss, wird die Integration des Lasersystems in automatisierte Produktionslinien erheblich vereinfacht, da der vertikale Platzbedarf und die Komplexität der Schnittstellen zu bestehenden Handhabungssystemen reduziert werden.
Technologische Entwicklung: Vom Komponentenhersteller zum Hersteller kompletter Systeme
Die Entwicklung dieser Technologie stellt einen paradigmatischen Fall von industrieller Evolution dar. Lasit begann seine Tätigkeit im Jahr 1992 als
Im Laufe der Jahre hat ein umfassendes Verständnis der Technologie und ihrer Anwendungen zu einem strategischen Übergang zur Produktion von kompletten Lasersystemen geführt. Diese Entwicklung hat die Entwicklung optimierter End-to-End-Lösungen ermöglicht, bei denen der Markierkopf mit dynamischer Fokuskontrolle perfekt mit der Laserquelle, dem Steuersystem, der Verwaltungssoftware und der Bedienerschnittstelle integriert ist.
Der Wechsel vom Komponentenhersteller zum Systemintegrator hat dem Endverbraucher erhebliche Vorteile gebracht:
- Leistungsoptimierung: Jedes Element des Systems ist so konzipiert, dass es in Synergie mit den anderen arbeitet und so die Energieeffizienz, die Markierungsqualität und die Betriebsgeschwindigkeit maximiert.
- Integrierter technischer Support: Eingehende Kenntnisse über jede Komponente ermöglichen einen effektiveren technischen Support und kürzere Fehlerbehebungszeiten.
- Fortgeschrittene Anwendungsentwicklung: Die vollständige Beherrschung der Technologie erleichtert die Entwicklung von maßgeschneiderten Lösungen für kritische Anwendungen oder nicht standardisierte Anforderungen.
Kritische industrielle Anwendungen
Die dynamische Feuerkontrolltechnologie ist ideal für den Einsatz in Produktionsumgebungen, in denen herkömmliche Systeme an ihre Grenzen stoßen.
High Speed Line Marking
In kontinuierlichen Produktionslinien, in denen die Komponenten mit konstanter Geschwindigkeit auf Förderbändern laufen, ist die für die Markierung zur Verfügung stehende Zeit stark eingeschränkt. Die Implementierung einer mechanischen Z-Achse würde zu Verzögerungen führen, die mit dem Produktionsrhythmus unvereinbar sind, und würde außerdem komplexe und teure Synchronisationssysteme erfordern.
Die dynamische Fokuskontrolle ermöglicht die Markierung von sich bewegenden Komponenten ohne Verlangsamung und passt die Fokusebene automatisch an Höhenschwankungen aufgrund von Positionierungstoleranzen oder Maßschwankungen der Teile an. Diese Fähigkeit ist besonders wichtig in Branchen wie der Pharma-, Lebensmittel- oder Elektronikindustrie, wo die Produktionsmengen hoch und die Zeitspannen eng sind.
Komponenten mit geometrisch komplizierten Oberflächen
Die Kennzeichnung von Wasserhähnen ist ein typisches Beispiel für eine kritische Anwendung. Gewindebohrer haben gekrümmte Oberflächen, mehrere Markierungshöhen und schwer zugängliche Bereiche. Ein mechanisches Z-Achsen-System würde dies erfordern:
- Dedizierte Positionierungsausrüstung für jedes Modell
- Komplexe Bewegungsprogrammierung
- Deutlich längere Zykluszeiten
- Erhöhte Wahrscheinlichkeit von Markierungsfehlern aufgrund von Maßabweichungen

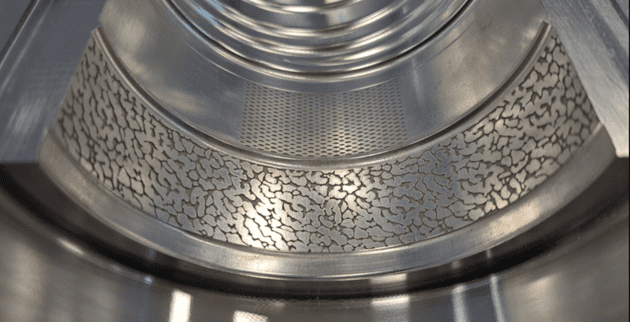

Dank der dynamischen Fokussteuerung passt sich die Fokusebene automatisch an das Oberflächenprofil an und gewährleistet eine gleichmäßige Markierung auf komplexen dreidimensionalen Geometrien. Das System gleicht Höhenschwankungen während des Scannens dynamisch aus und sorgt so für eine konstante Markierungsqualität unabhängig von der lokalen Oberflächenkrümmung.
Diese Fähigkeit erweist sich auch als wesentlich für:
Kennzeichnung von elektrischen Steckverbindern mit mehreren Pins: Die Tiefe der Pins kann variieren und die Dichte der zu kennzeichnenden Informationen ist hoch.
Geschmiedete oder gestanzte Komponenten: mit großen Maßtoleranzen und Formvariabilität von Teil zu Teil.
Zylindrische Behälter: Hier muss die Markierung der Krümmung der Oberfläche folgen, ohne dass die Qualität beeinträchtigt wird.
Multi-Level-Anwendungen
Bei montierten Bauteilen oder bei gestuften Geometrien ist die Notwendigkeit, in verschiedenen Ebenen zu markieren, eine große Herausforderung. Herkömmliche Systeme würden eine mehrfache Positionierung oder komplexe Ausrüstung erfordern.
Die dynamische Fokussteuerung ermöglicht die sequentielle Markierung von Ebenen in unterschiedlichen Höhen, indem der Wert des Fokusversatzes für jede Zone einfach neu programmiert wird, ohne dass der Markierungszyklus unterbrochen werden muss. Diese Funktionalität findet Anwendung in:
- Elektronische Platinen, auf denen Komponenten mit unterschiedlichen Höhen in einem Arbeitsgang markiert werden müssen
- Mechanische Baugruppen aus mehreren Materialien mit versetzten Markierungsebenen
- Komponenten mit dreidimensionalen Merkmalen, die Markierungen an vertikalen Wänden und horizontalen Flächen erfordern
Technische Parameter und betriebliche Leistung
Die technischen Spezifikationen eines Systems mit dynamischer Feuerleitung bestimmen direkt den Einsatzbereich und die erreichbare Leistung.
| Parameter | Typischer Bereich | Operative Auswirkungen |
| Dynamische Brennweite | ±40 mm | Bestimmt den Bereich der geometrischen Variation, der ohne mechanische Anpassungen bewältigt werden kann |
| Reaktionszeit | 2-5 ms | Beeinflusst die maximale Markierungsgeschwindigkeit auf variablen Oberflächen |
| Genauigkeit der Positionierung | ±0,1 mm | Gewährleistet eine gleichmäßige Energiedichte über den gesamten Markierungsbereich |
| Kompatibilität mit Feldlinsen | 100-400 mm | Definiert den verfügbaren Markierungsbereich und die optische Auflösung |
Der Bereich von ±40 mm ist heute ein etablierter Industriestandard, der ausreicht, um die meisten Anwendungen abzudecken, ohne dass zusätzliche mechanische Positionierungssysteme erforderlich sind. Dieser Bereich, kombiniert mit 100-250 mm großen Feldlinsen, ermöglicht die Bearbeitung von Komponenten mit serientypischen Maßtoleranzen.
Integration mit Vision- und Qualitätskontrollsystemen
Die Betriebsstabilität von Systemen mit dynamischer Fokuskontrolle begünstigt die Integration mit maschinellen Bildverarbeitungssystemen zur automatischen Markierungsprüfung. Das Fehlen mechanischer Vibrationen und die Wiederholbarkeit der optischen Positionierung ermöglichen die Implementierung von leistungsstarken Inline-Qualitätskontrolllösungen.
Integrierte Bildverarbeitungssysteme verifizieren:
- Lesbarkeit von zweidimensionalen Codes (Data Matrix, QR Code)
- Vorhandensein und Vollständigkeit aller markierten Informationen
- Konformität der Kennzeichnung in Bezug auf Abmessungen und Position
- Kontrast und visuelle Qualität nach Industriestandards
Diese Integration ist in regulierten Industrien unerlässlich, in denen die Rückverfolgbarkeit für jede einzelne produzierte Komponente dokumentiert und überprüft werden muss.
Überlegungen zur technologischen Auswahl
Die Wahl zwischen einem System mit dynamischer Feuerleitung und einem System mit mechanischer Z-Achse muss auf einer genauen Analyse der Anwendungsanforderungen beruhen:
Eine dynamische Feuerkontrolle ist vorzuziehen, wenn:
- Die Zykluszeit ist kritisch und zusätzliche mechanische Schritte können nicht toleriert werden.
- Die Markierung erfolgt inline auf beweglichen Komponenten
- Geometrien sind komplex oder variabel
- Hohe Zuverlässigkeit bei minimaler Wartung ist erforderlich
- Integration auf kleinem Raum ist verbindlich
Eine mechanische Z-Achse kann notwendig sein, wenn:
- Vertikale Ausschläge deutlich über ±40 mm
- Markierung auf weit auseinander liegenden Ebenen ist erforderlich
- Die geometrischen Toleranzen der Teile sind jenseits des dynamischen Bereichs extrem variabel
Bei den meisten modernen industriellen Anwendungen ist die dynamische Feuerleitung die optimale Lösung für eine Kombination aus Leistung, Zuverlässigkeit und betrieblicher Vielseitigkeit.
