Die dauerhafte Kennzeichnung von Aluminium ist eine der komplexesten Herausforderungen im Bereich der industriellen Lasertechnik. Obwohl dieses Metall in kritischen Branchen wie der Automobilindustrie, der Luft- und Raumfahrt und der Medizintechnik weit verbreitet ist, weist es physikalische Eigenschaften auf, die die Qualität der Markierungen beeinträchtigen können: hohe Wärmeleitfähigkeit, eine reflektierende Oberfläche und das Vorhandensein verschiedener Oberflächenbehandlungen.
Der Reflexionsgrad von Aluminium im nahen Infrarot erreicht 95 %, während seine Wärmeleitfähigkeit von 237 W/mK die Laserenergie schnell ableitet. Hinzu kommt die Vielfalt der Oberflächenbeschaffenheit – von rohem Aluminium bis zu eloxiertem, von lackiertem bis zu chemisch behandeltem – und Sie werden verstehen, warum viele Unternehmen Mühe haben, konsistente und dauerhafte Markierungen zu erzielen.
Der Schlüssel zum Erfolg liegt im Verständnis der beteiligten physikalischen Mechanismen und in der sorgfältigen Auswahl der Lasertechnologie, der Prozessparameter und der Markierungsmethodik. Mit der richtigen Herangehensweise kann Aluminium mit hervorragenden Ergebnissen in Bezug auf Kontrast, Beständigkeit und Korrosionsbeständigkeit markiert werden.
So funktioniert das Lasermarkieren auf Aluminium

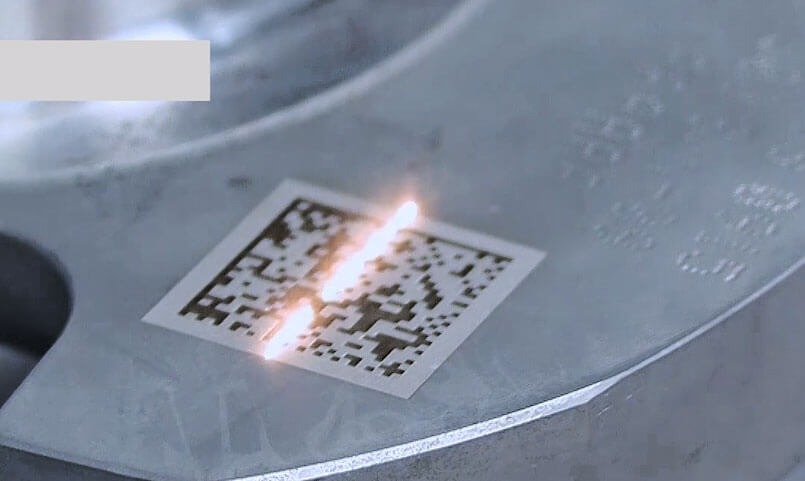

Der Prozess der Lasermarkierung auf Aluminium basiert auf zwei wesentlichen physikalischen Mechanismen: kontrollierte Oxidation (Farbveränderung) und selektiver Abtrag (Materialabtrag). Die Wahl zwischen diesen Verfahren hängt von der Art der Oberfläche und den Anwendungsanforderungen ab.

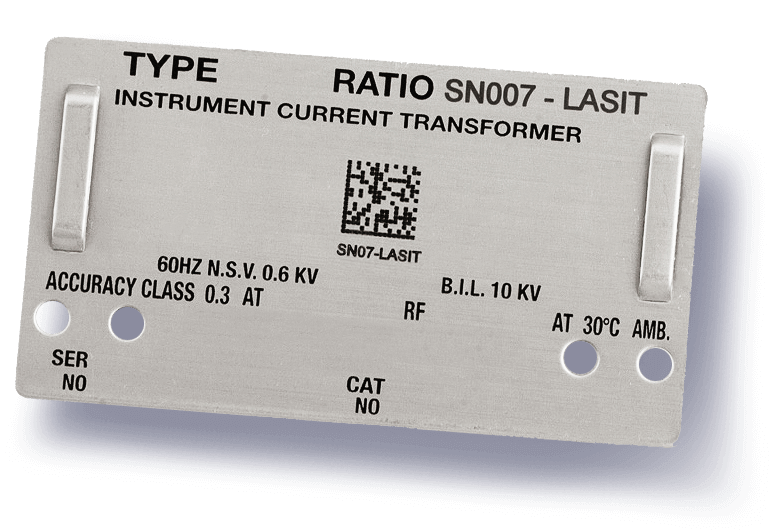

Bei der kontrollierten Oxidation erzeugt die Laserenergie eine lokale Erwärmung, die die Kristallstruktur der Oberfläche verändert, ohne Material abzutragen. Temperaturen zwischen 200-400°C führen zur Bildung von Aluminiumoxiden, die Schattierungen von Dunkelgrau bis Schwarz erzeugen und hohe Kontraste auf hellen Oberflächen gewährleisten. Diese Methode bewahrt die strukturelle Integrität des Bauteils und ist besonders für dünne Teile oder dekorative Anwendungen geeignet.

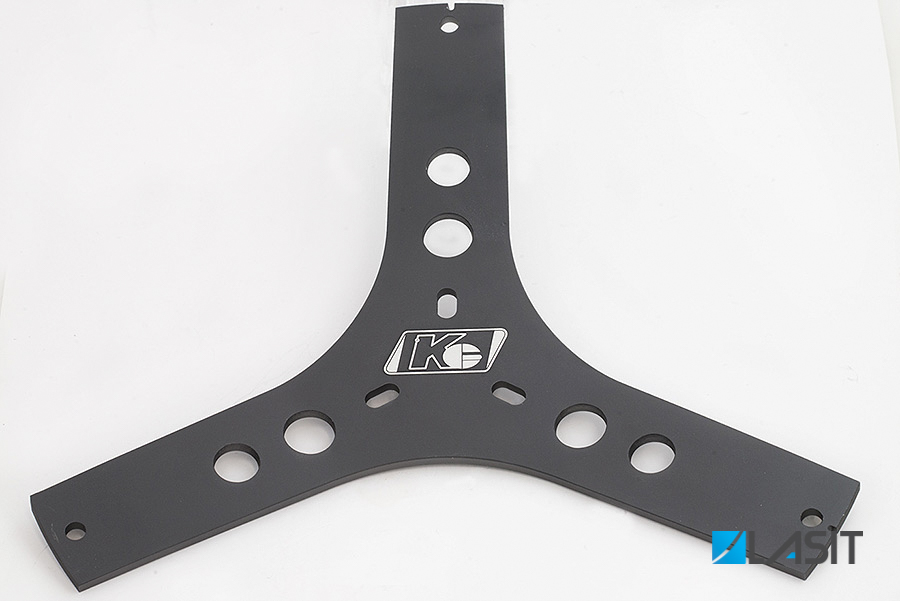

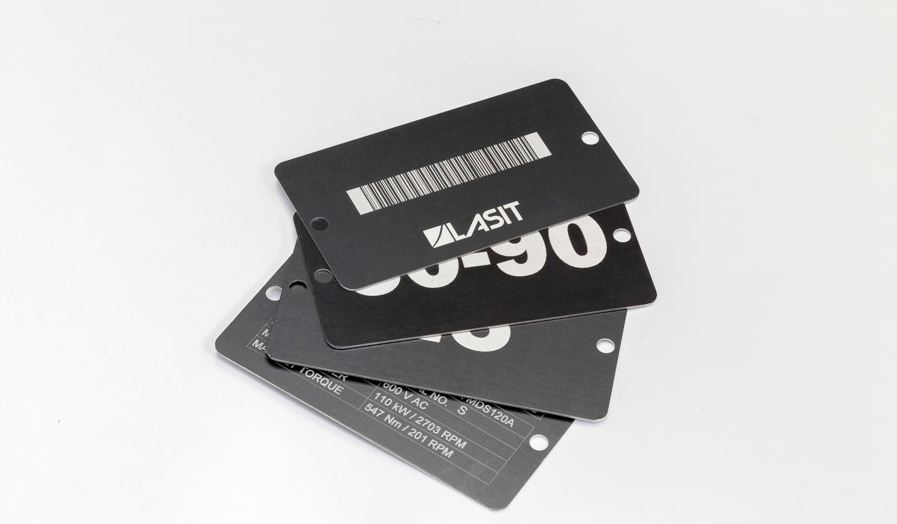

Bei der selektiven Ablation hingegen werden Oberflächenschichten wie Eloxal oder Lackierungen entfernt, wodurch das darunter liegende Aluminium freigelegt wird. Die erforderliche spezifische Leistung reicht von 10 W/cm² für organische Beschichtungen bis zu 50 W/cm² für Harteloxal. Die Kontrolle der Abtragungstiefe, in der Regel 5-20 Mikrometer, ist entscheidend, um Schäden zu vermeiden und Korrosionsbeständigkeit zu gewährleisten.
Die Wellenlänge des Lasers beeinflusst die Energieabsorption erheblich. Faserlaser (1064 nm) bieten eine Absorption von 5-8% auf Rohaluminium, während UV-Laser (355 nm) 12-15% erreichen und effizienter für präzise Markierungen auf komplexen Geometrien sind.
Betriebsparameter und Laserkonfigurationen
Die Auswahl der Laserparameter erfordert einen systematischen Ansatz, der das Grundmaterial, die Oberflächenbehandlung und die Markierungsspezifikationen berücksichtigt. Faserlaser sind die vielseitigste Lösung für Aluminium und arbeiten in der Regel mit Leistungen von 20 bis 100 W und Frequenzen von 20-100 kHz.
Für eine kontrollierte Oxidation von Rohaluminium sind optimale Parameter Markiergeschwindigkeiten von 1000-3000 mm/min, eine Leistung von 60-80% der maximal verfügbaren Leistung und hohe Frequenzen (80-100 kHz), um die Hitze gleichmäßig zu verteilen. Die Impulsdauer, die unter 500 Nanosekunden gehalten wird, verhindert eine lokale Überhitzung, die Mikrorisse verursachen könnte.
Unserer Erfahrung nach ermöglicht die Integration von dynamischen Feuerkontrollsystemen die Beibehaltung optimaler Parameter auch auf nicht ebenen Oberflächen, wodurch die Konsistenz der Markierungen bei großen Produktionsserien verbessert wird.
Praktische sektorübergreifende Anwendungen

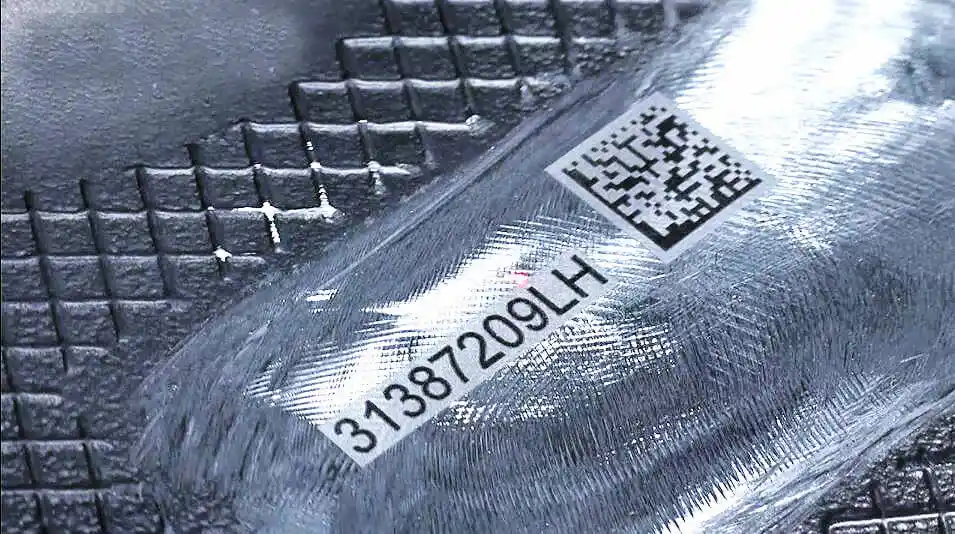

Die Automobilindustrie ist einer der anspruchsvollsten Märkte für die Lasermarkierung auf Aluminium. Komponenten wie Zylinderköpfe, Motorgehäuse und Strukturelemente erfordern dauerhafte Markierungen zur Rückverfolgbarkeit und Identifizierung. Auf Aluminiumlegierungen für die Automobilindustrie (Serien 5000 und 6000) werden durch kontrollierte Oxidation alphanumerische Codes mit einem Kontrast von mehr als 80% gemäß ANSI-Normen erzeugt, die gegen Betriebstemperaturen von 150°C und aggressive Chemikalien beständig sind.
In der Luft- und Raumfahrtindustrie müssen Markierungen auf Aluminium strengen Anforderungen an Beständigkeit und Lesbarkeit genügen. Durch den kontrollierten Abtrag von eloxierten Bauteilen können 8-12 Mikrometer der Beschichtung selektiv entfernt werden, wodurch klare Markierungen entstehen, ohne dass die Korrosionsschutzeigenschaften beeinträchtigt werden. Eine vollständige Rückverfolgbarkeit erfordert oft die Integration von Bildverarbeitungssystemen, die die Qualität und Lesbarkeit jeder Markierung automatisch überprüfen.
In der Unterhaltungselektronik wird Aluminium intensiv für Kühlkörper, Gehäuse und strukturelle Komponenten verwendet. Lasermarkierungen müssen nicht nur funktional, sondern auch ästhetisch akzeptabel sein.
Der medizinische Sektor stellt besondere Anforderungen an biokompatible Markierungen auf chirurgischen Instrumenten und implantierbaren Geräten aus Aluminium. Die Abwesenheit von Verunreinigungen und die Beständigkeit gegenüber Sterilisationszyklen machen die Verwendung von Parametern erforderlich, die Mikrorisse oder chemische Oberflächenveränderungen vermeiden.
Gemeinsame Herausforderungen und technologische Lösungen
Das Management von Reflexionen ist die größte Herausforderung bei der Aluminiumbeschriftung. Stark reflektierende Oberflächen können unkontrollierte Reflexionen verursachen, die die Laseroptik beschädigen oder uneinheitliche Markierungen erzeugen. Zu den wirksamen Lösungen gehören die Verwendung von Optiken, die mit speziellen Antireflexionsbeschichtungen geschützt sind, und die Implementierung von Systemen zur Überwachung der reflektierten Leistung in Echtzeit.
Unkontrollierte Oxidation ist ein weiteres kritisches Problem. Überhöhte Temperaturen oder lange Wechselwirkungszeiten können instabile Oxide erzeugen, die die Haltbarkeit und Korrosionsbeständigkeit von Markierungen beeinträchtigen. Eine präzise Kontrolle der Oberflächentemperatur, die unter 450°C gehalten wird, und die Verwendung von Schutzatmosphären bei kritischen Anwendungen lösen dieses Problem effektiv.
Die Variabilität von Materialchargen kann zu erheblichen Unterschieden in den Markierungseigenschaften führen. Legierungen mit leicht unterschiedlichen Zusammensetzungen weisen ein variables thermisches Verhalten auf. Dies erfordert adaptive Kontrollsysteme, die die Laserparameter auf der Grundlage von Echtzeit-Feedback automatisch ändern.
Komplexe Geometrien stellen zusätzliche Herausforderungen dar, da schräge oder gekrümmte Oberflächen den Einfallswinkel des Lasers verändern. Mehrachsige Markierungssysteme oder Optiken mit dynamischer Fokussteuerung ermöglichen eine gleichbleibende Qualität unabhängig von der Teilegeometrie, was für Komponenten mit komplexen Formen in der Automobil- oder Luftfahrtindustrie unerlässlich ist.
Vergleich mit alternativen Technologien
Herkömmliche Markierungstechnologien haben bei der Anwendung auf Aluminium erhebliche Einschränkungen. Der Siebdruck erfordert teure Verbrauchsmaterialien und bietet nur eine begrenzte Beständigkeit gegen mechanische und chemische Belastungen. Außerdem machen die notwendige Oberflächenvorbereitung und die Trocknungszeit das Verfahren für die Massenproduktion ungeeignet.
Die elektrochemische Markierung liefert ästhetisch akzeptable Ergebnisse, erfordert aber aggressive chemische Behandlungen und strenge Umweltkontrollen. Die begrenzte Tiefe der Markierungen (2-5 Mikrometer) macht sie anfällig für Verschleiß und die Notwendigkeit einer präzisen Maskierung verlangsamt den Produktionsprozess erheblich.
Mechanische Gravursysteme bieten eine große Tiefe, erzeugen aber mechanische Spannungen, die dünne Komponenten oder empfindliche Geometrien beeinträchtigen können. Außerdem erfordert der Werkzeugverschleiß häufige Werkzeugwechsel und die Oberflächenqualität der Markierungen ist oft schlechter als bei Lasertechnologien.
Die Laserbeschriftung überwindet diese Einschränkungen, indem sie einen berührungslosen Prozess bietet, der mechanische Belastung und Werkzeugverschleiß vermeidet. Da keine Verbrauchsmaterialien benötigt werden, sinken die Betriebskosten und die Auswirkungen auf die Umwelt, während die vollständige Programmierbarkeit sofortige Änderungen ohne komplexe mechanische Einstellungen ermöglicht.
Implementierung und Integration in die Produktion
Die erfolgreiche Integration der Laserbeschriftung auf Aluminium erfordert spezifische Überlegungen für die Produktionsumgebung und die bestehenden Arbeitsabläufe. Automatisierungssysteme müssen mit der für Aluminiumkomponenten typischen Maßvariabilität umgehen können, die bei der vorherigen Bearbeitung oft thermisch verformt werden.

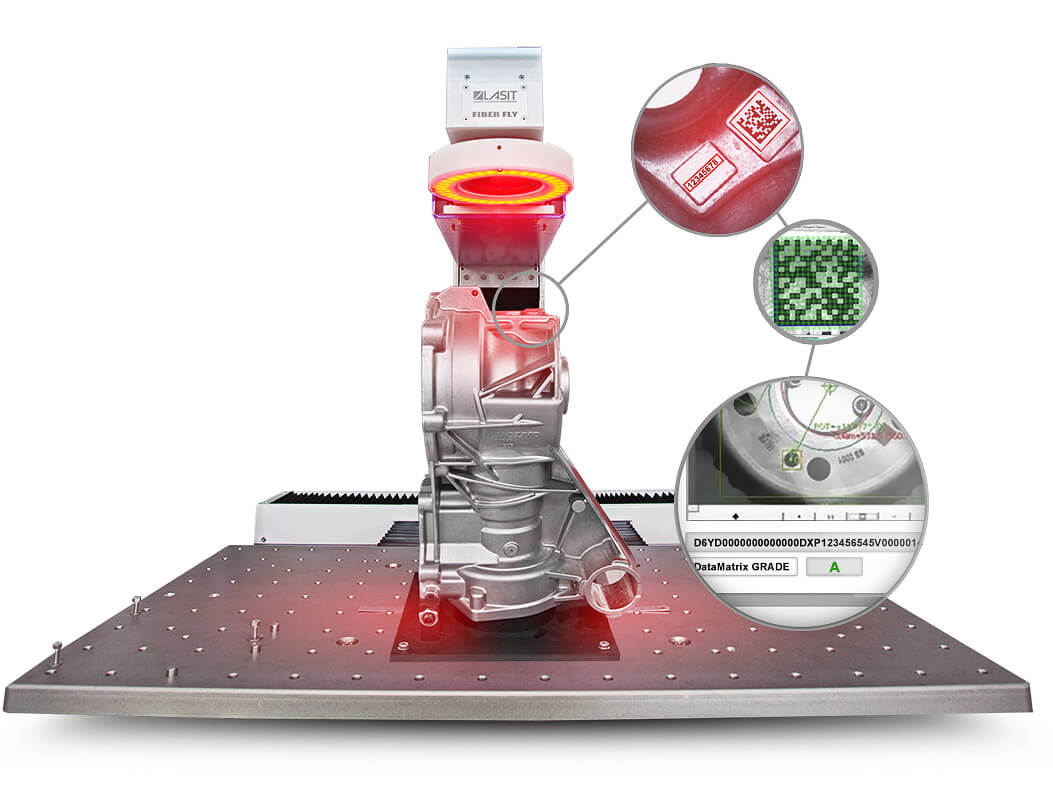

Die Implementierung von Inline-Qualitätskontrollen ist ein entscheidender Aspekt. Integrierte Bildverarbeitungssysteme überprüfen den Kontrast, die Vollständigkeit und die Lesbarkeit der Markierungen unmittelbar nach dem Prozess und ermöglichen so eine sofortige Korrektur der Parameter oder eine automatische Ausmusterung von nicht konformen Teilen.
Das Management der während des Prozesses entstehenden Dämpfe erfordert speziell für Aluminium dimensionierte Absaugsysteme. Metalldämpfe, die während des Abtragens entstehen, können auf der Laseroptik kondensieren und so die Effizienz und die Qualität der Markierung verringern. Absaugsysteme mit Durchflussraten von 50-100 m³/h pro Arbeitsplatz sorgen für eine saubere Umgebung und gleichbleibende Leistung.
Die Integration mit ERP-Systemen ermöglicht eine vollständige Rückverfolgbarkeit vom Rohmaterial bis zum fertigen Produkt. Zentralisierte Datenbanken verknüpfen Kennzeichnungsparameter, Qualitätskontroll- und Produktionsdaten, was für regulierte Branchen wie die Automobil- und Luftfahrtindustrie, in denen Rückverfolgbarkeit obligatorisch ist, unerlässlich ist.
Abschließende Überlegungen und zukünftige Entwicklungen
Die Lasermarkierung auf Aluminium hat einen hohen technologischen Reifegrad erreicht und bietet zuverlässige Lösungen für kritische industrielle Anwendungen. Die Entwicklung hin zu intelligenteren Systemen mit adaptiver Parametersteuerung und IoT-Integration wird weitere Verbesserungen bei Qualität, Geschwindigkeit und Konsistenz ermöglichen.
Der zunehmende Einsatz innovativer Aluminiumlegierungen und fortschrittlicher Oberflächenbehandlungen erfordert eine kontinuierliche Weiterentwicklung der Lasertechnologien. Die Forschung konzentriert sich auf spezielle Wellenlängen und Pulsmodulationstechniken zur Optimierung der Laser-Material-Interaktion auf immer komplexeren Substraten.
