Euro 7-Norm und Lasermarkierung: Verschleißindikatoren auf Bremsscheiben

Wenn eine sicherheitskritische Komponente wie eine Bremsscheibe ihre Verschleißgrenze erreicht, kann das dramatische Folgen haben. Doch bis jetzt erforderte die Überprüfung des tatsächlichen Zustands einer beschichteten Bremsscheibe eine Demontage, eine manuelle Inspektion und lange Ausfallzeiten. Die Euro 7-Norm, die in Europa schrittweise umgesetzt wird, ändert dieses Szenario radikal: Sie verlangt die Integration von Verschleißindikatoren – Verschleißanzeigern – direkt auf den Bremsscheiben, wodurch die visuelle Inspektion sofort, kostengünstig und zuverlässig wird. Die Lasermarkierung hat sich als die effektivste Technologie zur Herstellung dieser Indikatoren etabliert, da sie in der Lage ist, mit mikrometrischer Präzision in kontrollierter Tiefe auf beschichtete und wärmebehandelte Oberflächen zu gravieren.

Die Herausforderung von Euro 7: Transparenz bei der Bremsenabnutzung

Euro 7 ist die ehrgeizigste europäische Abgasnorm für leichte und schwere Nutzfahrzeuge. Sie konzentriert sich nicht nur auf die Abgase, sondern auch auf die Emissionen von Partikeln, die nicht aus den Abgasen stammen – einschließlich der Partikel, die durch den Verschleiß von Reifen, Bremsen und Straßenbelägen entstehen. Das erklärte Ziel ist es, die Auswirkungen dieser Partikel auf die Gesundheit und die Umwelt zu verringern, da sie oft schädlicher und hartnäckiger sind als Verbrennungsemissionen.

Für Bremsscheiben werden mit Euro 7 strenge Anforderungen eingeführt:

• Grenzwerte für Partikelemissionen beim Bremsen, messbar durch standardisierte Testzyklen (WLTP-Bremsverschleiß).
• Erfordernis der Rückverfolgbarkeit der Abnutzung durch integrierte Überwachungssysteme oder permanente visuelle Indikatoren.
• Erhöhte Haltbarkeit von Schutzbeschichtungen, mit zertifizierter Dokumentation der Verschleißfestigkeit unter realen Betriebsbedingungen.

Diese Anforderungen zwingen die Fahrzeughersteller und die Tier-1- und Tier-2-Zulieferer dazu, das Design der Bremsscheiben zu überdenken und Kontrollfunktionen zu integrieren , die bei herkömmlichen Systemen fehlten. Die Lasermarkierung von Verschleißindikatoren wird damit nicht nur zu einer technologischen Lösung, sondern auch zu einer gesetzlichen Voraussetzung für die Typgenehmigung.

Was sind Abnutzungsindikatoren und warum sind sie so wichtig?

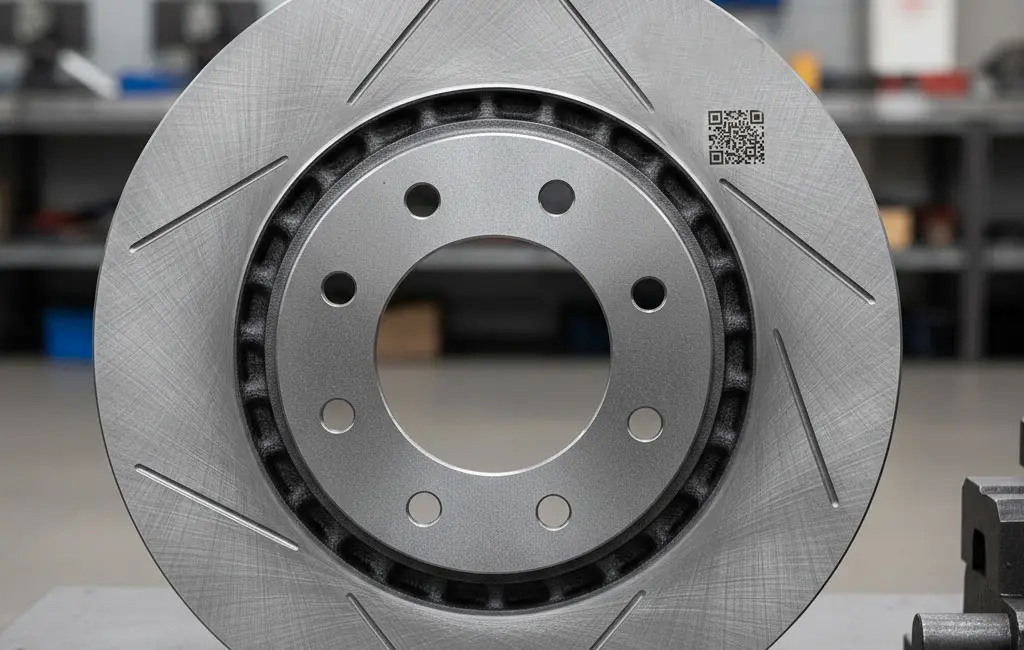

Laser-Verschleißindikatoren sind geometrische Mikroeinschnitte auf der Oberfläche der Bremsscheibe in vordefinierten, skalierten Tiefen. Sie dienen als progressive visuelle Referenz: Wenn die Dicke der Scheibe durch Reibungsverschleiß abnimmt, verschwinden die oberflächlichen Indikatoren nach und nach und geben die darunter liegenden frei, bis die kritische Grenze erreicht ist.

Konkrete betriebliche Vorteile

Die Einführung von Laser-Abnutzungsmarkierungen beseitigt mehrere historische Ineffizienzen:

Die visuelle Inspektion mit Hilfe von Laser-Verschleißanzeigern reduziert die Ausfallzeiten von Fahrzeugen in der Werkstatt drastisch und ermöglicht eine schnelle Überprüfung während der geplanten Wartung oder der regelmäßigen Inspektion. Für kommerzielle Flotten und Betreiber schwerer Fahrzeuge bedeutet dies weniger Ausfallzeiten und geringere direkte Wartungskosten.

So funktioniert das Lasermarkieren mit kontrollierter Tiefe

Die Erstellung effektiver Verschleißindikatoren erfordert eine Lasertechnologie, die in der Lage ist, die Abtragungstiefe auf geschichteten und oberflächenbehandelten Materialien präzise zu steuern. Moderne Bremsscheiben bestehen in der Tat aus:

• Substrat aus Gusseisen oder einer Metalllegierung mit hoher mechanischer Festigkeit.
• Schutzschicht aus Wolframkarbid, keramischen Nitriden oder Chromlegierungen, die oft durch PVD (Physical Vapor Deposition) oder thermisches Spritzen aufgebracht wird.
• Antiverschleiß-Oberflächenschicht mit einer Dicke zwischen 50 und 200 µm.

Die Lasermarkierung muss diese Schichten durchdringen, ohne die strukturelle Integrität der Disc zu beeinträchtigen, und Gravuren in unterschiedlichen Tiefen erzeugen:

• Oberflächliche Indikatoren (0,3-0,5 mm): erste Alarmstufe, signalisiert erste Abnutzung.
• Mittlere Indikatoren (0,8-1,2 mm): weisen auf die Notwendigkeit einer genauen Überwachung hin.
• Grenzwertindikatoren (1,5-2,0 mm): kritische Schwelle, bei deren Überschreitung die Scheibe ausgetauscht werden muss.

Kritische Laserparameter für Präzisionsgravuren

Gepulste Faserlasersysteme (typischerweise Nd:YAG oder Faser mit einer Wellenlänge von 1064 nm) bieten den besten Kompromiss zwischen konzentrierter Energie und thermischer Kontrolle. Die wichtigsten Parameter sind:

• Durchschnittliche Leistung: 20-50 W, einstellbar je nach der zu gravierenden Dicke.
• Wiederholungsfrequenz: 20-80 kHz, zur Minimierung von Wärmestau und Mikrobrüchen.
• Scangeschwindigkeit: 500-1500 mm/s, optimiert für gleichmäßige Tiefe.
• Pulsdauer: 10-100 ns, für einen sauberen Abtrag mit minimaler Wärmeeinflusszone (HAZ).

Die Integration von Echtzeit-Tiefenkontrollsystemen mit optischen Sensoren oder Laserinterferometrie ermöglicht die Korrektur von Abweichungen während des Prozesses und gewährleistet eine Wiederholbarkeit von ±0,02 mm über Tausende von aufeinanderfolgenden Teilen.

Integration mit Systemen für künstliches Sehen zur automatischen Validierung

Die Lasermarkierung von Verschleißindikatoren ist nur der erste Schritt. Die automatische Validierung nach der Markierung durch maschinelle Bildverarbeitungssysteme ist ein Schlüsselelement, um die Einhaltung von Vorschriften und die Rückverfolgbarkeit zu gewährleisten.

Integrierte Laser- und Bildverarbeitungssysteme ermöglichen

• Überprüfung der Abmessungen von eingravierten Indikatoren (Länge, Breite, scheinbare Tiefe).
• Erkennung von Fehlern wie Mikrorissen, Profilunregelmäßigkeiten oder unzureichender Tiefe.
• Digitale Archivierung mit eindeutiger Zuordnung zwischen Plattencode und geometrischen Parametern der Indikatoren.
• Sofortige Rückmeldung an das Lasersystem für Online-Korrekturen.

Diese Integration verringert das Risiko der Nichteinhaltung von Vorschriften und ermöglicht die automatische Erstellung der für die Euro 7-Typgenehmigung erforderlichen Dokumentation, wodurch die Kosten für die Qualitätssicherung im Vergleich zu herkömmlichen manuellen Prüfungen um bis zu 40 % gesenkt werden.

Strategische Vorteile für Automobilhersteller

Die Einführung der Lasermarkierung für Verschleißindikatoren ist nicht nur eine Reaktion auf gesetzliche Vorschriften, sondern bietet auch handfeste Wettbewerbsvorteile:

Flexibilität in der Produktion

Lasersysteme benötigen keine spezielle physische Ausrüstung (Formen, Vorrichtungen, komplexe Spannvorrichtungen). Eine Änderung der Markierungsgeometrie oder -tiefe kann durch einfaches Ändern der Markierungsdatei vorgenommen werden. Die Einrichtung dauert weniger als 10 Minuten im Gegensatz zu 2-4 Stunden, die für die Neukonfiguration einer mechanischen oder elektrochemischen Markierungslinie erforderlich sind.

Rückverfolgbarkeit von Dokumenten und Compliance

Die Lasermarkierung ermöglicht es, neben funktionalen Verschleißindikatoren auch eindeutige Rückverfolgbarkeitscodes (DataMatrix, QR-Code, alphanumerische Seriennummern) zu integrieren, die jede Disc mit

• Produktionsdaten (Charge, Datum, Schicht, Bediener).
• Tatsächliche Prozessparameter (gemessene Tiefe, angewandte Energie, Zykluszeit).
• Konformitätsbescheinigungen und Validierungstests.

Diese durchgängige Rückverfolgbarkeit ist in vielen Auslegungen der Euro 7-Norm ausdrücklich gefordert und ist ein Schlüsselelement bei den Kontrollen durch die Zulassungsstellen (KBA, UTAC, VCA).

Prozess Nachhaltigkeit

Im Gegensatz zu chemischen oder elektrochemischen Markierungstechniken, die Säurebäder, Spülungen und die Entsorgung gefährlicher Abfälle erfordern, ist die Lasermarkierung ein trockener Prozess, bei dem keine chemischen Verbrauchsmaterialien und weniger Emissionen anfallen. Der Energiebedarf ist begrenzt (typischerweise 1-3 kWh pro 1000 markierte Teile) und das Fehlen von zu entsorgenden flüssigen Abfällen reduziert die Gesamtumweltbelastung durch den Produktionsprozess.

Technische Herausforderungen und betriebliche Lösungen

Der industrielle Einsatz von Laser-Verschleißanzeigern auf beschichteten Bremsscheiben wirft einige kritische Fragen auf, die Aufmerksamkeit erfordern:

Management der Beschichtungsvariabilität

Durch PVD oder thermisches Spritzen aufgebrachte Schutzschichten können Dickenschwankungen von bis zu ±15 µm aufweisen. Diese Abweichungen können, wenn sie nicht kompensiert werden, zu ungleichmäßigen Ätztiefen und unzuverlässigen Indikatoren führen.

Lösung: Integration von Laserprofilsensoren vor der Markierung, um die tatsächliche Dicke der Beschichtung abzubilden und die Laserstrahlparameter Zone für Zone dynamisch anzupassen.

Risiko von Thermoschock-Mikrofrakturen

Bei keramischen oder karbidischen Werkstoffen mit hoher Härte kann die örtlich begrenzte Wärmeenergie des Lasers Eigenspannungen und Mikrobrüche hervorrufen, die die Dauerfestigkeit der Scheibe beeinträchtigen.

Lösung: Verwendung von ultrakurz gepulsten Lasern (Pikosekunden oder Femtosekunden), die die WEZ drastisch reduzieren, oder Mehrfachdurchlauf-Markierungen mit reduzierter Energie, die es ermöglichen, die Zieltiefe zu erreichen, indem der Wärmeeintrag über mehrere Zyklen verteilt wird.

Konsistenz in der Großserienproduktion

Bei hochvolumigen Produktionslinien in der Automobilindustrie (>500 Teile/Stunde) erfordert die Aufrechterhaltung der Wiederholbarkeit und der gleichbleibenden Qualität bei Zehntausenden von Scheiben die Robustheit des Lasersystems und vorausschauende Wartungsstrategien.

Lösung: Kontinuierliche Überwachung der Laserleistung, automatische Reinigung der Optik und Algorithmen für maschinelles Lernen, die Prozessabweichungen lernen und präventive Korrekturen vorschlagen.

Vergleich mit anderen Technologien zur Abnutzungsanzeige

Es gibt alternative Methoden, um den Verschleiß von Bremsscheiben festzustellen, aber sie haben im Vergleich zu den Laserverschleißanzeigen erhebliche Einschränkungen:

Elektronische Sensoren bieten eine Echtzeitüberwachung, erfordern aber eine Verkabelung, spezielle Steuergeräte und sind in aggressiven Umgebungen (Feuchtigkeit, Vibration, extreme Temperaturen) störanfällig. Die Kosten pro System können 150-200 € pro Fahrzeug übersteigen.

Mechanische Kerben, die durch Fräsen oder Stanzen hergestellt werden, sind zwar haltbar, aber ohne Demontage schwer zu kontrollieren und garantieren nicht die von Euro 7 geforderte Millimetergenauigkeit.

Lacke oder Blinkerbeschichtungen werden durch die hohen Temperaturen (>300°C), die beim Bremsen entstehen, schnell abgebaut und verlieren schon nach wenigen tausend Kilometern ihre Wirkung.

Zukunftsperspektiven: Intelligente Wear Indicators

Die natürliche Weiterentwicklung von lasergravierten Verschleißanzeigen ist die Integration mit intelligenten Identifikationstechnologien. Einige Hersteller entwickeln bereits Bremsscheiben mit:

• In NFC eingebettete Tags, die mit Diagnose-Apps kommunizieren und genaue Daten über den Restverschleiß liefern.
• Lasermarkierte, verschlüsselte Codes, die eine fälschungssichere Authentifizierung und Rückverfolgbarkeit über die Blockchain ermöglichen.
• Variable Mikrogeometrien, bei denen die Form des Indikators zusätzliche Informationen verschlüsselt (erreichte Höchsttemperatur, Anzahl der harten Bremsen).

Diese Entwicklungen verwandeln Verschleißindikatoren von einfachen passiven visuellen Hinweisen in aktive Kommunikationselemente zwischen Fahrzeug, Wartungspersonal und Hersteller, die vorausschauende Wartungsstrategien auf der Grundlage realer Daten ermöglichen.
