In derAutomobilbeleuchtung sind die optische Qualität und die funktionale Zuverlässigkeit von Beleuchtungskomponenten nicht verhandelbar. Moderne Beleuchtungsbaugruppen umfassen komplexe Geometrien, Verbundwerkstoffe und mehrschichtige Metallbeschichtungen, die eine mikrometergenaue Präzisionsbearbeitung erfordern. In diesem Zusammenhang ist die Entmetallisierung ein entscheidender Prozess, um die optische und funktionale Leistung von Autoscheinwerfern zu gewährleisten.

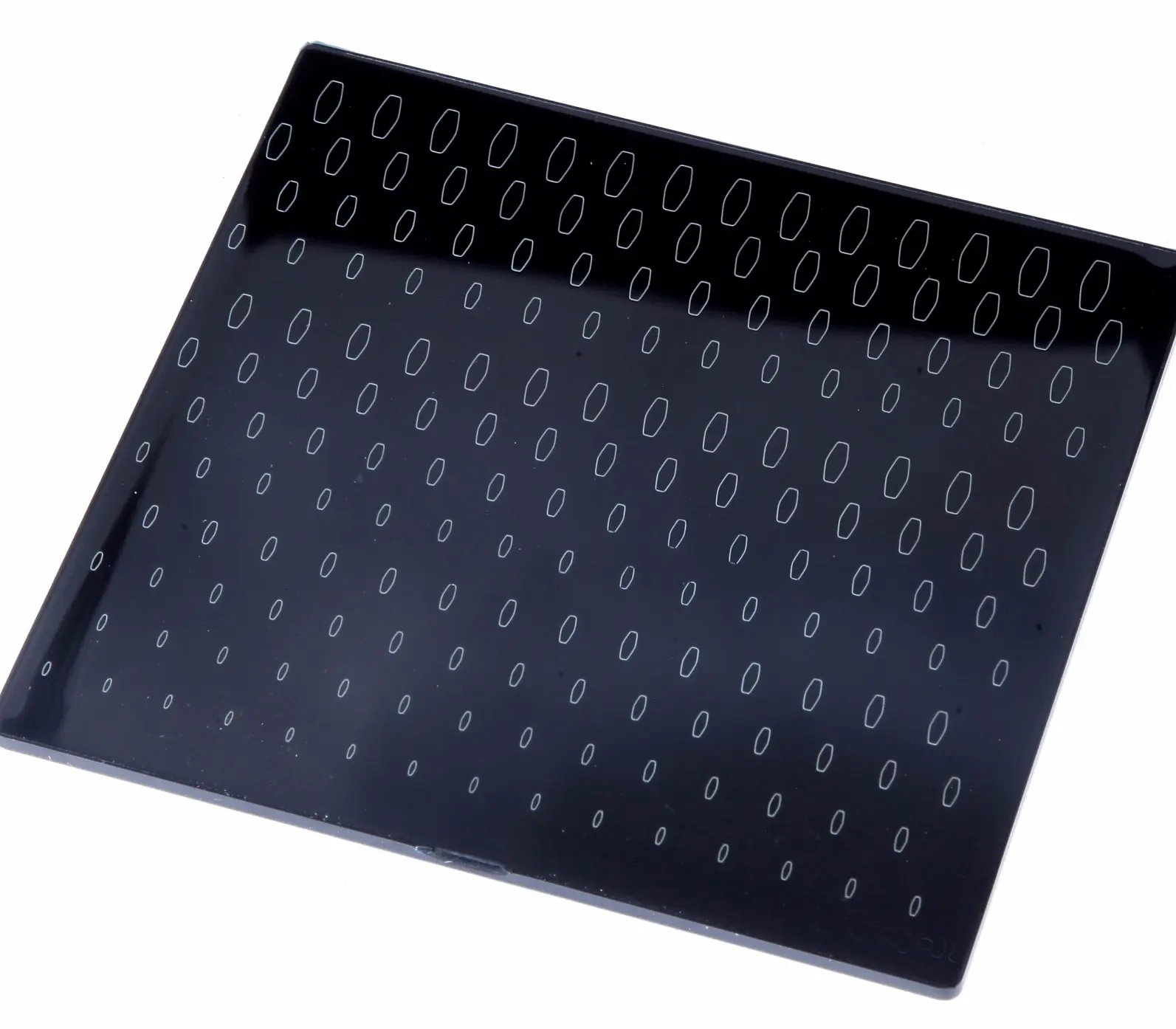

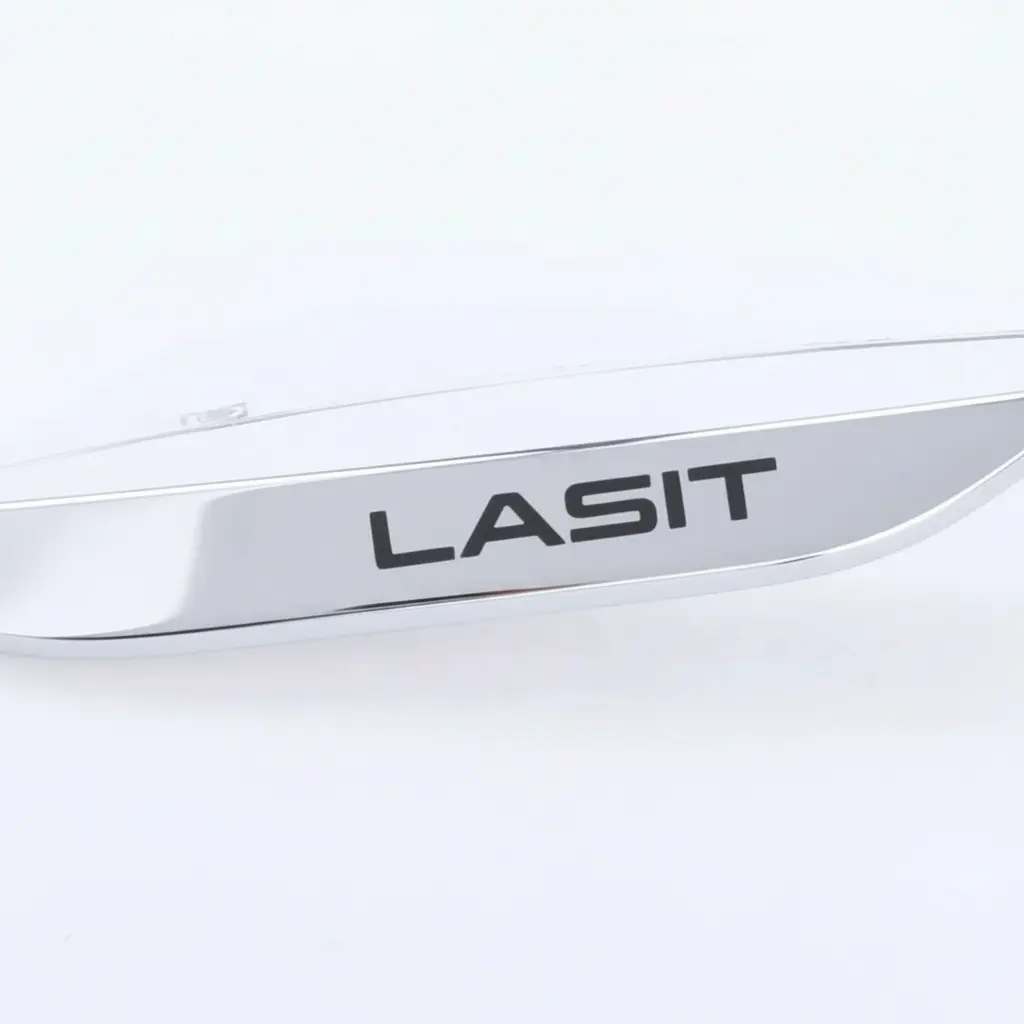

Entmetallisieren ist die selektive Entfernung von Metallschichten von den Oberflächen von Polymerkomponenten, typischerweise von Reflektoren und Lichtleitern aus Polycarbonat oder PMMA. Im Gegensatz zum Entschichten, bei dem Farben, organische Beschichtungen oder Schutzlacke entfernt werden, handelt es sich beim Entmetallisieren um echte Metallablagerungen, in der Regel vakuumverdampftes Aluminium mit einer Dicke von 80 bis 150 Nanometern, obwohl sie bei einigen PVD-Verfahren im Automobilbereich auch über 200 Nanometer erreichen können. Diese Unterscheidung ist nicht nur terminologisch: Die metallische Beschaffenheit der Schicht erfordert völlig andere Laserparameter, Wellenlängen und Prozessstrategien als die Entfernung organischer Schichten.
Die technischen Gründe für die Entmetallisierung
Die Anwendung der Entmetallisierung in der Automobilbeleuchtung erfüllt präzise funktionale Anforderungen. Scheinwerferreflektoren werden metallisiert, um die Lichtreflexion zu maximieren, aber es gibt bestimmte Bereiche, in denen das Vorhandensein von Metall kontraproduktiv oder technisch nicht mit dem endgültigen optischen Design vereinbar ist.
Mechanische Verbindungsflächen zwischen Komponenten stellen den ersten Anwendungsfall dar: Bei der Montage muss der metallisierte Reflektor mit anderen Elementen der optischen Baugruppe per Ultraschall verschweißt oder verklebt werden. Das Vorhandensein der Metallschicht in diesen Bereichen beeinträchtigt die strukturelle Haftung und erzeugt Schwachstellen in der endgültigen Baugruppe. Durch die Demetallisierung kann das Aluminium selektiv aus den Verbindungsbereichen entfernt werden, wodurch eine saubere Polymer-auf-Polymer-Schnittstelle gewährleistet wird.
Ein zweites Szenario betrifft optische Maskierungszonen: Einige Designs enthalten absichtlich nicht reflektierende Bereiche, um die Lichtverteilung zu steuern, unerwünschte Reflexionen zu vermeiden oder bestimmte ästhetische Effekte zu erzielen. In diesen Fällen ermöglicht die Entmetallisierung eine mikrometrisch genaue Definition der Grenzen zwischen reflektierenden und nicht reflektierenden Bereichen, mit Toleranzen, die mit einer physischen Maskierung während der Metallisierungsphase nicht erreicht werden können.
Und schließlich gibt es Anwendungen, die mit der elektrischen Funktionalisierung zusammenhängen: In einigen hochentwickelten optischen Baugruppen müssen bestimmte Metallbereiche elektrisch isoliert werden, um Interferenzen mit Sensoren, LED-Treibern oder anderen in das Beleuchtungssystem integrierten elektronischen Komponenten zu vermeiden.
Lasertechnologien für die Entmetallisierung: MOPA und Pikosekunde
Die Physik des Abtragsverfahrens bestimmt die Wahl der Laserquelle. Für die Entmetallisierung von Beleuchtungskomponenten in der Automobilindustrie sind MOPA (Master Oscillator Power Amplifier) Faserlaser und Pikosekundenlaser die Technologien der Wahl.
MOPA-Laser arbeiten in der Regel im Nanosekundenbereich (10-200 ns) und bieten vollständige Kontrolle über Pulsdauer, Wiederholrate und Pulsform. Dank dieser parametrischen Flexibilität kann der Ablationsprozess je nach Metalldicke, Art des Polymersubstrats und gewünschter Oberflächenqualität optimiert werden. Die Energie wird auf kontrollierte Weise deponiert, wobei die Aluminiumschicht verdampft wird, ohne das darunter liegende Polymer thermisch zu beschädigen. Die Möglichkeit, die Pulsform zu modulieren, reduziert die thermischen Resteffekte und minimiert die wärmebeeinflussten Zonen (Heat Affected Zones, HAZ).
Pikosekundenlaser (1-10 ps) stellen die Entwicklung hin zum “kalten” Ablationsregime dar. Mit Pulsen in der Größenordnung von Billionstel Sekunden findet die Laser-Materie-Interaktion auf Zeitskalen unterhalb der thermischen Streuung statt. Das Ergebnis ist eine Ablation mit vernachlässigbaren thermischen Auswirkungen auf das Substrat: Das Metall wird durch Photomechanik entfernt, mit direkter Sublimation und praktisch ohne Wärmeübertragung auf das Polymer. Dieser Ansatz ist besonders vorteilhaft, wenn Sie mit wärmeempfindlichen Polycarbonaten arbeiten oder wenn die Maßtoleranzen extrem eng sind.
Die Wahl zwischen MOPA- und Pikosekunden-Lasern hängt von der Abwägung zwischen der erforderlichen Qualität, der Prozessgeschwindigkeit und den Kosten ab. Pikosekundenlaser bieten die höchste Qualität und das Ausbleiben signifikanter Schäden, allerdings mit niedrigeren Abtragsraten. Gut optimierte MOPAs bieten ein ausgezeichnetes Verhältnis zwischen Qualität und Produktivität für die meisten Anwendungen in der Automobilindustrie, während Pikosekundenlaser für die kritischsten Fälle reserviert sind.
Handhabung von Großformaten: 3-Achsen-Köpfe und Hybridsysteme
Eine der technischen Herausforderungen bei der Entmetallisierung von Automobilkomponenten besteht darin, große Bearbeitungsbereiche zu bewältigen und gleichzeitig die Genauigkeit und Kontinuität der Spur zu erhalten. Die zu entmetallisierenden Bereiche der Reflektoren von Autoscheinwerfern können sich über Felder von bis zu mehreren hundert Millimetern erstrecken, was weit über die Scanmöglichkeiten eines Standard-Galvanometerkopfes (typischerweise 100×100 oder 200×200 mm) hinausgeht.
Bei der herkömmlichen Methode müsste das Bauteil oder der Laserkopf mechanisch bewegt werden, um den gesamten Bereich abzudecken, was zu Kopplungsproblemen zwischen aufeinanderfolgenden Durchgängen führt. Jede Unterbrechung und jeder Neustart des Pfades erzeugt potenzielle visuelle Defekte: Überlappungen, Unterbrechungen oder Schwankungen in der Abtragsintensität.
Um diese Einschränkung zu überwinden, setzt die Industrie hauptsächlich zwei technologische Lösungen ein. 3-Achsen-Scannerköpfe verwenden Vorabtastoptiken mit erweiterten Arbeitsbereichen, wobei der Laserkopf vollständig fixiert bleibt. Diese Systeme verwenden bewegliche optische Elemente, die den Laserstrahl über wesentlich größere Bereiche ablenken als herkömmliche galvanometrische Scanner, ohne dass der Kopf mechanisch bewegt werden muss, was hohe Positionierungsgeschwindigkeiten und mikrometrische Wiederholbarkeit gewährleistet.
Alternativ werden hybride 3-Achsen/XY-Kopfsysteme verwendet, die einen Scankopf mit einer kontrollierten Bewegung auf kartesischen Achsen kombinieren. Diese Konfiguration ist besonders beliebt für großformatige Oberflächen, bei denen ein rein optisches System an die Grenzen der Verzerrung oder Auflösung stoßen würde. Die Kombination aus galvanometrischer Abtastung und hochpräziser mechanischer Bewegung ermöglicht die Abdeckung des gesamten Arbeitsbereichs bei gleichbleibender Qualität.
Der entscheidende Vorteil bei der Entmetallisierung ist die Beseitigung oder drastische Reduzierung von Überschneidungspunkten zwischen verschiedenen Scanbereichen. Wenn das Design eine Metallentfernung entlang kontinuierlicher Geometrien erfordert – wie z.B. ausgedehnte gekrümmte Pfade oder Freiformflächen – ermöglichen diese Systeme den Abschluss des gesamten Bearbeitungsprozesses mit minimalen Unterbrechungen. Das Ergebnis ist ein perfekt gleichmäßiger Pfad ohne sichtbare Diskontinuitäten oder lokale Qualitätsschwankungen.
Darüber hinaus garantiert die hohe Positioniergenauigkeit auch bei komplexen dreidimensionalen Geometrien absolute Präzision. Dies ist besonders wichtig, wenn die Entmetallisierung gekrümmten Oberflächen oder 3D-Konturen folgen muss, wie sie für moderne Autoreflektoren typisch sind.
Leistungsmessung in Echtzeit für Prozessstabilität
Die Beständigkeit des Abtragsprozesses im Laufe der Zeit ist eine grundlegende Voraussetzung für die Automobilproduktion. Schwankungen in der Laserleistung, selbst kleine, führen zu Prozessfehlern: unvollständiger Abtrag, Beschädigung des Substrats oder inakzeptable ästhetische Abweichungen bei den fertigen Komponenten.

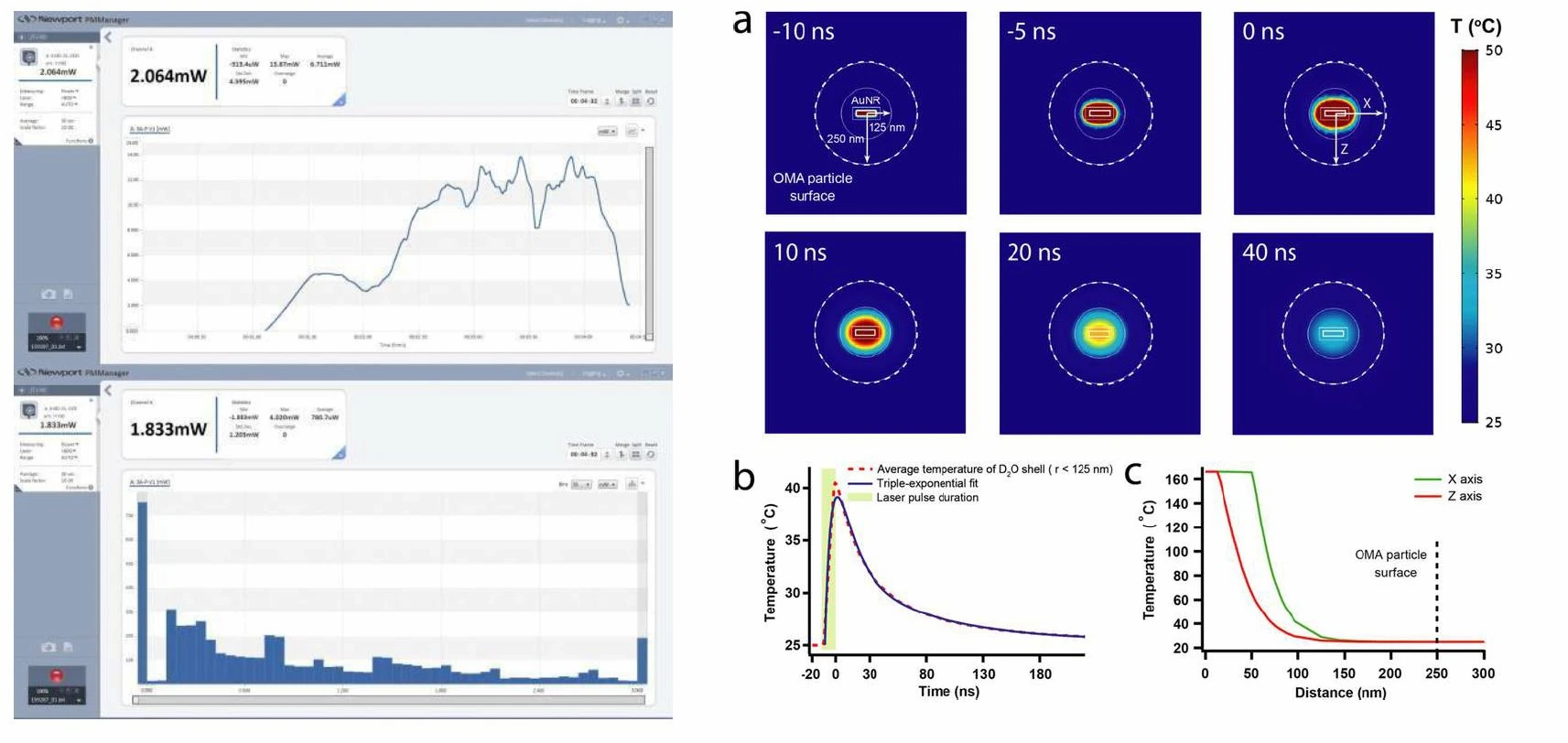

Systeme zur kontinuierlichen Leistungsmessung integrieren Echtzeit-Leistungssensoren in den optischen Pfad und überwachen so ständig die tatsächlich vom Laser abgegebene Energie. Diese Systeme messen die durchschnittliche Leistung und können bei fortschrittlicheren Systemen sogar jeden einzelnen Puls erfassen und so eine unmittelbare Rückmeldung an die Lasersteuerung geben.
Es gibt viele Ursachen für Schwankungen der Laserleistung: natürliche Degradation der Quelle im Laufe der Zeit, thermische Schwankungen, Schwankungen in der Stromversorgung oder Verschmutzung der Optik. Ohne aktive Korrektur kumulieren sich diese Schwankungen und beeinträchtigen die Prozessqualität.
Ein integriertes System zur Leistungsmessung ermöglicht eine automatische Echtzeitkompensation: Der Controller vergleicht die gemessene Leistung kontinuierlich mit dem gewünschten Sollwert und passt die Parameter der Quelle dynamisch an, um die Ablationsenergie konstant zu halten. Diese geschlossene Rückkopplung sorgt für gleichbleibende Ergebnisse während der gesamten Betriebsdauer des Geräts und reduziert so drastisch den Abfall und die Notwendigkeit einer manuellen Neukalibrierung.
Bei Entmetallisierungsanwendungen in der Automobilindustrie, wo die Produktionschargen Hunderttausende von Teilen umfassen können, ist eine kontinuierliche Leistungsmessung unerlässlich, um die Rückverfolgbarkeit und die Einhaltung der OEM-Qualitätsstandards sicherzustellen. Die Leistungsdaten werden für jede verarbeitete Komponente aufgezeichnet. So entsteht eine umfassende Historie, die die Analyse von Prozessabweichungen erleichtert und die Qualitätssicherungsprozesse unterstützt.
Betriebliche Unterschiede zwischen Entmetallisierung und Entschichtung
Obwohl Entmetallisieren und Entschichten das gleiche Ziel verfolgen, nämlich das Entfernen von Oberflächenschichten, unterscheiden sich die physikalischen Mechanismen und Prozessparameter erheblich. Beim Entschichten entfernt der Laser Farben, Lacke oder organische Beschichtungen, die auf der Oberfläche des Bauteils aufgebracht sind. Diese Materialien haben in der Regel eine größere Dicke (einige zehn Mikrometer), eine polymere Zusammensetzung und eine andere optische Absorption als Metalle.
Organische Beschichtungen absorbieren effektiv Wellenlängen im sichtbaren und nahen Infrarot, so dass sie mit Standard-Faserlasern abgetragen werden können. Die Entfernung erfolgt durch thermische Zersetzung der Beschichtung mit allmählicher Verdampfung der Schichten. Die erforderlichen Energien sind im Allgemeinen niedriger als bei der Metallentmetallisierung, und die Substratselektivität ist weniger kritisch.
Beim Entmetallisieren hingegen hat die Aluminiummetallschicht nanometrische Dicken, eine hohe Wärmeleitfähigkeit und ein hohes Reflexionsvermögen bei der Laserwellenlänge (typischerweise 1064 nm bei Faserlasern). Dies erfordert höhere Energiedichten und kürzere Pulse, um die Ablationsschwelle zu überwinden, bevor die Wärmeleitung die Energie im Substrat verteilt. Das Prozessfenster ist schmaler: zu wenig Energie hinterlässt Metallrückstände, zu viel Energie beschädigt das Polymer.
Ein weiteres Unterscheidungsmerkmal ist die endgültige Oberflächenqualität: Beim Entschichten sind kleine Rauheiten oder Oberflächenabweichungen oft tolerierbar. Beim Entmetallisieren für die Automobilbeleuchtung muss der behandelte Bereich kontrollierte optische Eigenschaften aufweisen – in vielen Fällen muss er transparent bleiben oder darf zumindest die Ästhetik des fertigen Bauteils nicht beeinträchtigen. Dies erfordert engere Toleranzen und eine genauere Kontrolle der Laserparameter.
Prozess- und Qualitätsintegration in der Automobilbranche
Die Implementierung der Laserentmetallisierung in Produktionslinien der Automobilindustrie erfordert die Integration mit Bildverarbeitungs-, Automatisierungs- und Qualitätskontrollsystemen. Die Komponenten werden mit Hilfe spezieller Vorrichtungen präzise positioniert, oft mit optischen Referenzen für die automatische Registrierung des Ablationsmusters gegenüber der tatsächlichen Teilegeometrie.

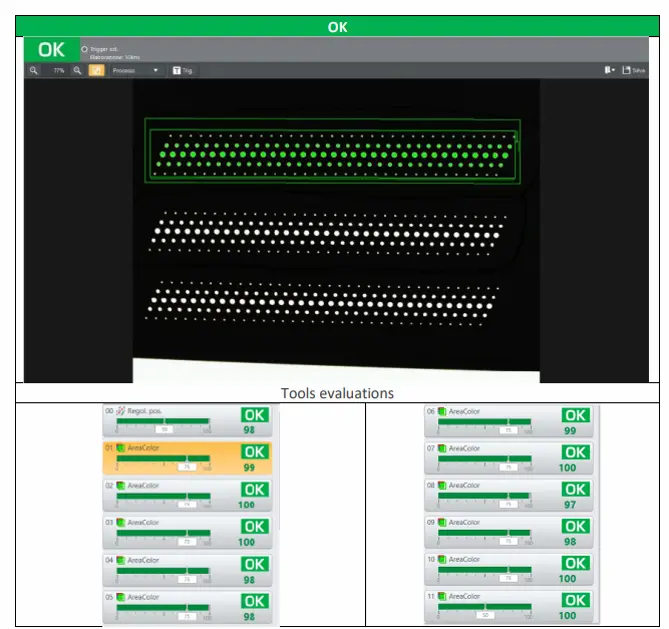

Bildverarbeitungssysteme vor dem Prozess überprüfen das Vorhandensein der metallischen Beschichtung und erkennen alle Metallisierungsfehler, die die Entmetallisierung beeinträchtigen könnten. Bildverarbeitungssysteme für den Nachbearbeitungsprozess überprüfen die Vollständigkeit der Metallentfernung und die Unversehrtheit des Polymersubstrats und sortieren nicht konforme Komponenten automatisch aus.
Die vollständige Rückverfolgbarkeit des Prozesses – mit Aufzeichnung der Laserparameter, der effektiven Leistung, der Zykluszeiten und der Ergebnisse der visuellen Inspektion – gewährleistet die Einhaltung der IATF 16949-Normen und ermöglicht statistische Analysen zur kontinuierlichen Verbesserung. Die Prozessdaten werden mit der Leistung der fertigen Komponenten korreliert, was eine vorausschauende Optimierung und eine Reduzierung der Variabilität ermöglicht.
Technologische Perspektiven und zukünftige Entwicklungen
Die Entwicklung der Entmetallisierung in der Automobilbeleuchtung geht in Richtung immer höherer Prozessgeschwindigkeiten und zunehmender operativer Flexibilität. Der Einsatz von
Die Integration mit Digital Twin-Technologien wird eine vollständige Prozesssimulation vor der physischen Bearbeitung ermöglichen, was die Rüstzeiten reduziert und den Ausschuss beim Produktionsstart minimiert. Die Konvergenz zwischen Laserentmetallisierung und anderen Veredelungstechnologien (Plasma, chemisch unterstützte Ablation) wird Möglichkeiten für optimierte Hybridprozesse eröffnen.
Im Zusammenhang mit dem Übergang zur Voll-LED-Automobilbeleuchtung und in Zukunft auch zu adaptiven und kommunikativen Beleuchtungssystemen wird die Entmetallisierung eine zentrale Rolle spielen. Optische Architekturen werden immer komplexer, mit segmentierten Lichtleitern, funktionalisierten optischen Oberflächen und der Integration elektronischer Elemente – alles Szenarien, in denen die selektive Metallentfernung mit mikrometrischer Präzision eine unersetzliche technologische Voraussetzung ist.
